Benutzerhandbuch

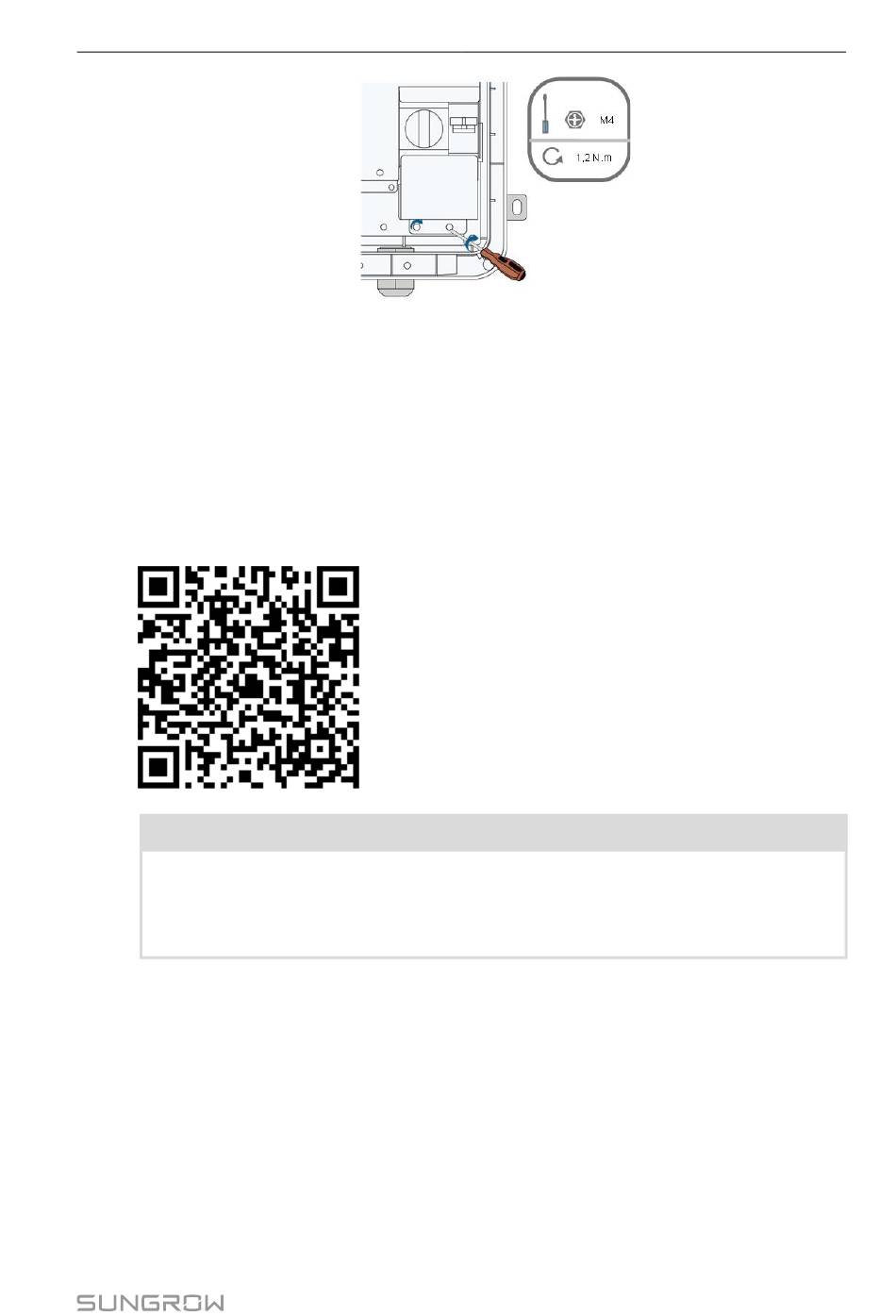

Schritt 5Schrauben Sie den wasserdichte Anschluss „AC (100 ~ 277 V)" fest.
- - - - E E N N D D E E
5.6 RS485-Port
Details
zum
Benutzerhandbuch des Datensammlers Logger1000.
HINWEIS
Wenn Sie den Wechselrichter mit dem RS485-Kommunikationskabel an
externe Geräte anschließen, stellen Sie sicher, dass die externen Geräte gegen
Blitzschlag geschützt sind.
5.7 Ethernet-Port
Das COM100 kann über den Ethernet-Port mit dem Hintergrundsystem der PV-Anlage
verbunden werden. Das Kommunikationsprotokoll ist standardmäßig Modbus TCP oder
IEC104.
Schritt 1Bereiten Sie ein Ethernet-Kabel mit geeigneter Länge vor.
Schritt 2Verbinden Sie ein Ende des Kabels mit dem Port am Ethernet-Switch und das andere
Ende mit dem „ETH"-Port des Logger1000 im COM100.
Verdrahtungsmodus
der
RS485-Schnittstelle
5 Elektrischer Anschluss
finden
Sie
im
21
