36.2 Steckerbelegungen
Klinkenbuchsen analoger Ein- / Ausgang
Die 6,3 mm Stereo-Klinkenbuchsen der analogen Ein- und Ausgänge sind entsprechend inter-
nationalem Standard belegt:
Spitze = + (hot)
Ring = – (cold)
Schaft = Masse (GND)
Die servosymmetrische Ein- und Ausgangsschaltung erlaubt eine Verwendung von Mono-
Klinkensteckern
(unsymmetrisch)
Klinkenstecker, bei dem der Anschluss Ring auf Masse (GND) gelegt wird.
Klinkenbuchse Phones
Der frontseitige analoge Moni-
tor-Ausgang ist über eine 6,3
mm Stereo-Klinkenbuchse zu-
gänglich. Der Ausgang ist daher
direkt mit Kopfhörern nutzbar.
Bei
Verwendung
Ausgang ist im Allgemeinen ein
Adapter von Stereo-Klinke auf
zwei
Mono-Klinken
Cinchstecker erforderlich.

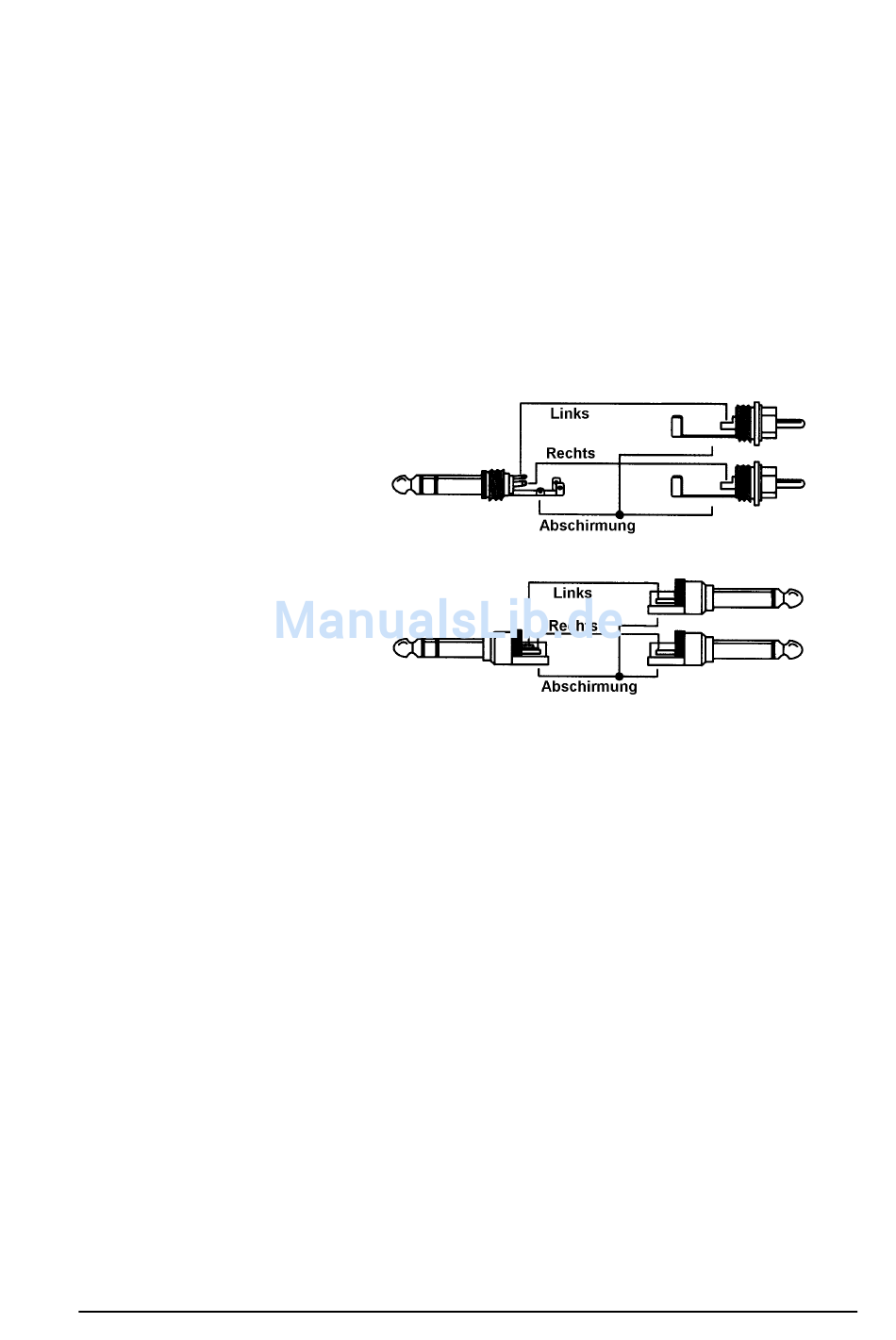

Die Belegung folgt internationa-
lem Standard, der linke Kanal
liegt auf der Spitze des Klinken-
steckers, der rechte Kanal auf
dem Ring.
ohne
als
Line-
oder
Bedienungsanleitung HDSP-System Multiface © RME
Pegelverlust.
Dies
entspricht
einem
Stereo-
81
