25.2 Line Ausgänge
Die kurzschlussfesten und niederohmigen symmetrischen Line-Ausgänge sind in Form von 6,3
mm Stereo-Klinkenbuchsen realisiert. Die elektronische Ausgangsschaltung arbeitet servo-
symmetrisch. Sie kann sowohl symmetrisch (Stereo-Klinkenstecker) als auch unsymmetrisch
(Mono-Klinkenstecker) betrieben werden.
Um den analogen Ausgang optimal an nachfolgende Geräte anpassen zu können besitzt das
Multiface interne Jumper, mit denen der Ausgangspegel aller 8 Kanäle getrennt eingestellt
werden kann (siehe Kapitel 35, Ändern der Jumpereinstellungen).
Wie die analogen Eingangspegel sind auch die analogen Ausgangspegel des Multiface intern
so ausgelegt, dass sie mit möglichst allen Geräten störfrei zusammenarbeiten. Der Headroom
des Multiface beträgt daher je nach Referenzpegel zwischen 9 und 15 dB:
Referenz
Hi Gain
+4 dBu
-10 dBV
Das Gerät wird in der Stellung +4 dBu ausgeliefert. Der dabei vorhandene Headroom von 9 dB
entspricht den aktuellen Empfehlungen der EBU im Rundfunkbereich. Bei -10 dBV sind 12 dB
Headroom üblich, jedes Mischpult in -10 dBV Technik liefert und verkraftet relativ hohe Pegel.
Hi Gain eignet sich besonders für Anwender, welche gerne symmetrisch und hochpegelig ar-
beiten, und entspricht einem Arbeitspegel von + 4 dBu mit 15 dB Headroom.
25.3 Kopfhörer
Die Kanäle 9/10 des Multiface stehen per Stereo-Klinkenbuchse auf der Front zur Verfügung.
Dieser Ausgang ist mit einem besonders hochwertigen Wandler bestückt, und erreicht daher
einen hohen Rauschabstand und niedrigen Klirrfaktor. Der Ausgang ist ausserdem besonders
niederohmig, und daher für den Einsatz mit Kopfhörern prädestiniert. Er ist jedoch auch als
hoch-qualitativer, jedoch unsymmetrischer Line-Ausgang nutzbar.
Ausgang 19/20 kann (wie alle Ausgänge) per TotalMix sowohl in der Laustärke eingestellt wer-
den, als auch jeden beliebigen Eingangs- und Playbackkanal wiedergeben (Submix, z.B.
Werks-Presets 1 und 2).

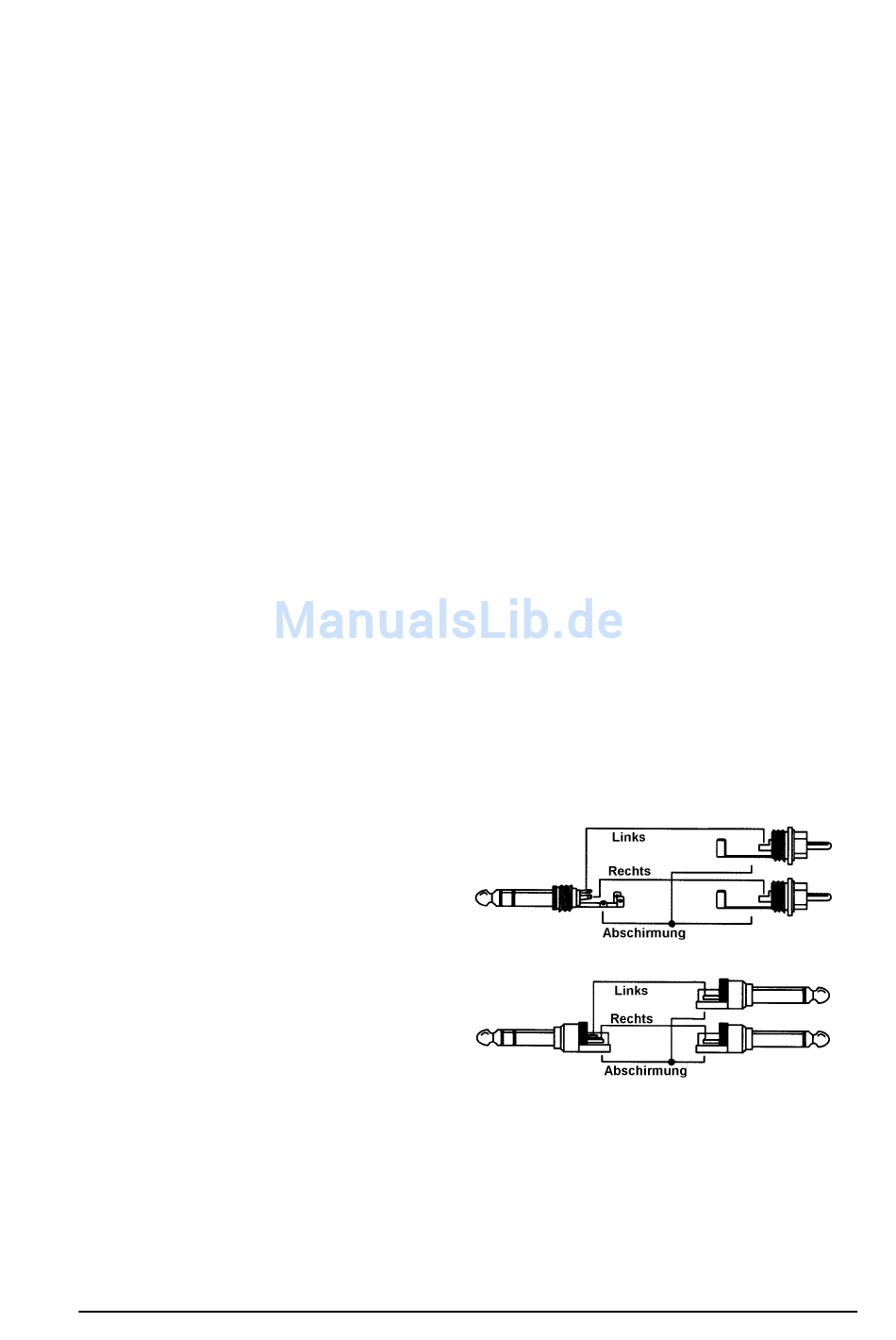

Bei Verwendung als Line-Ausgang ist im
Allgemeinen ein Adapter von Stereo-Klinke
auf zwei Mono-Klinken oder Cinchstecker
erforderlich.
Die Belegung folgt internationalem Stan-
dard, der linke Kanal liegt auf der Spitze
des Klinkensteckers, der rechte Kanal auf
dem Ring.
0 dBFS @
+19 dBu
+13 dBu
+2 dBV
Bedienungsanleitung HDSP-System Multiface © RME
Headroom
15 dB
9 dB
12 dB
43
