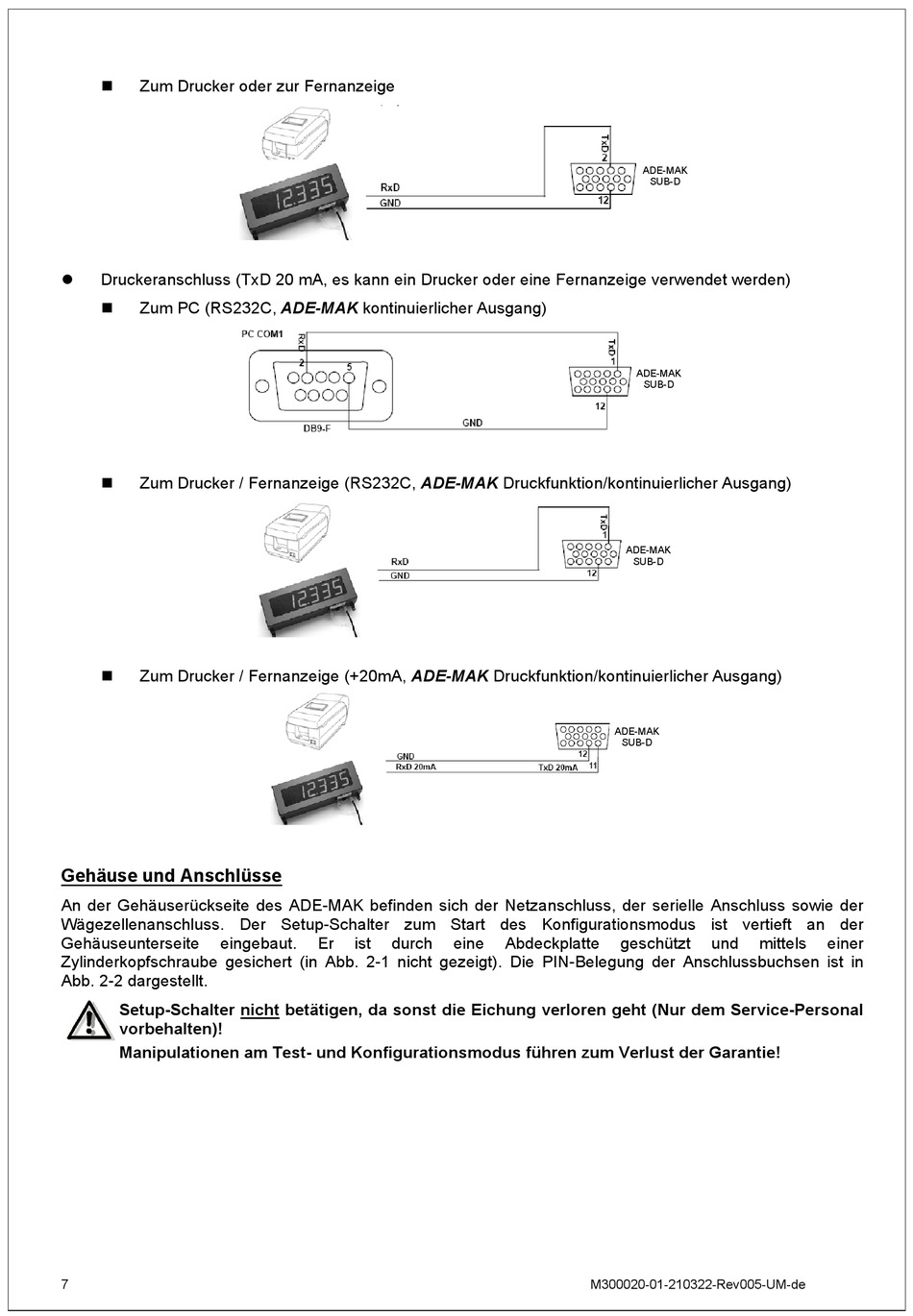

Zum Drucker oder zur Fernanzeige
Druckeranschluss (TxD 20 mA, es kann ein Drucker oder eine Fernanzeige verwendet werden)
Zum PC (RS232C, ADE-MAK kontinuierlicher Ausgang)
Zum Drucker / Fernanzeige (RS232C, ADE-MAK Druckfunktion/kontinuierlicher Ausgang)
Zum Drucker / Fernanzeige (+20mA, ADE-MAK Druckfunktion/kontinuierlicher Ausgang)
Gehäuse und Anschlüsse
An der Gehäuserückseite des ADE-MAK befinden sich der Netzanschluss, der serielle Anschluss sowie der
Wägezellenanschluss. Der Setup-Schalter zum Start des Konfigurationsmodus ist vertieft an der
Gehäuseunterseite
eingebaut.
Zylinderkopfschraube gesichert (in Abb. 2-1 nicht gezeigt). Die PIN-Belegung der Anschlussbuchsen ist in
Abb. 2-2 dargestellt.
Setup-Schalter nicht betätigen, da sonst die Eichung verloren geht (Nur dem Service-Personal
vorbehalten)!
Manipulationen am Test- und Konfigurationsmodus führen zum Verlust der Garantie!
7
Er
ist
durch
eine
ADE-MAK
SUB-D
ADE-MAK
SUB-D
ADE-MAK
SUB-D
ADE-MAK
SUB-D
Abdeckplatte
geschützt
M300020-01-210322-Rev005-UM-de
und
mittels
einer
