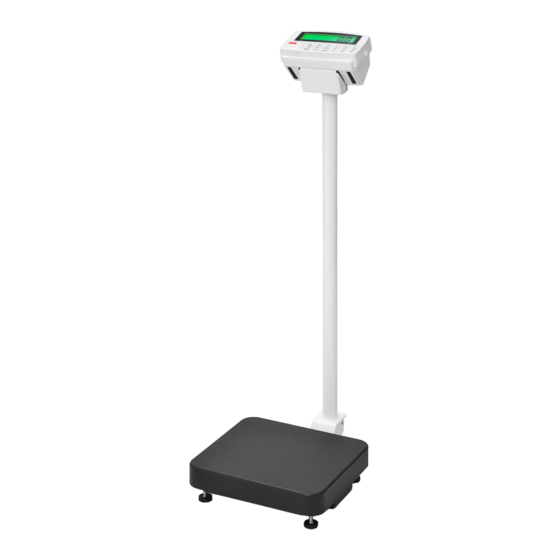

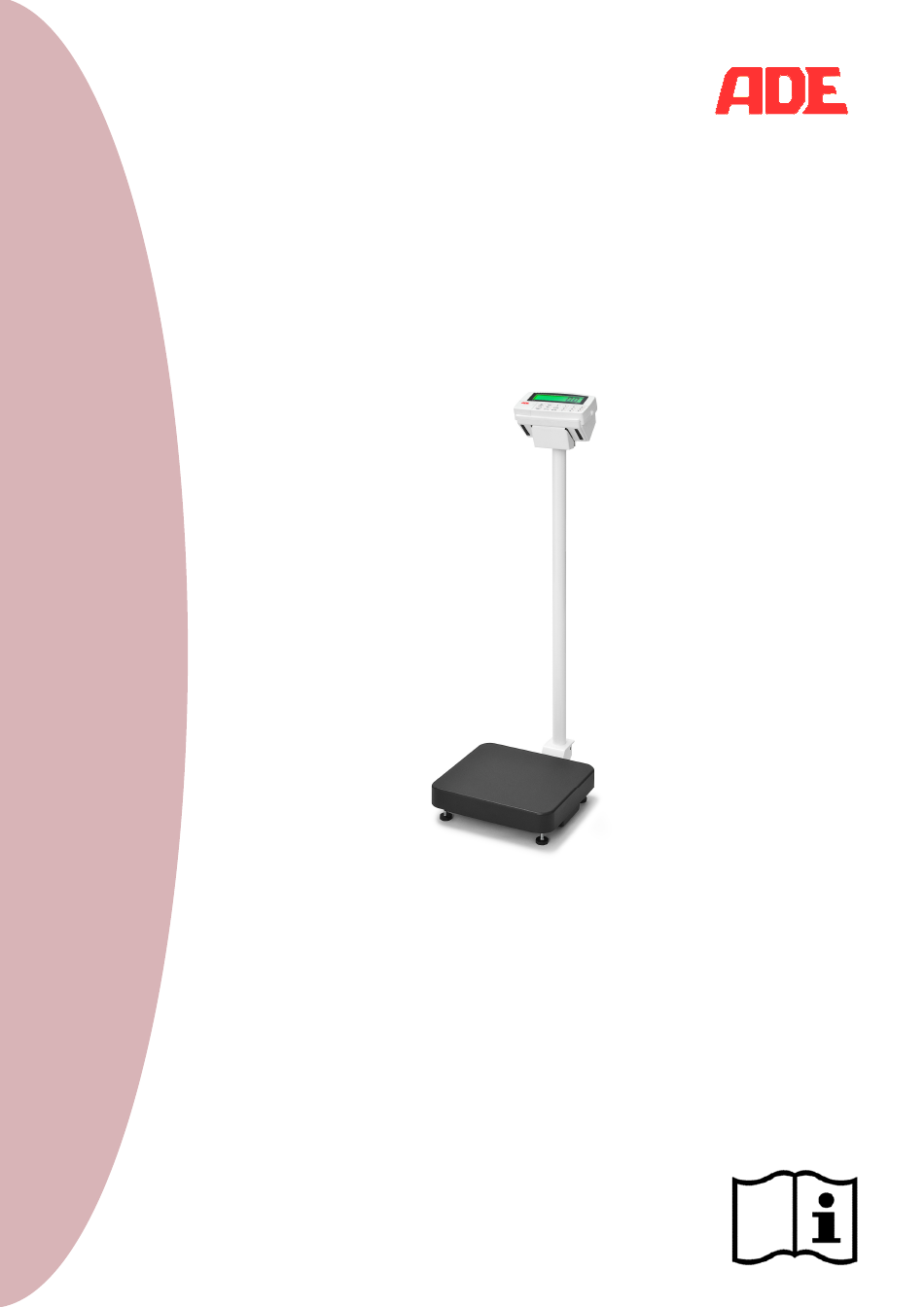

- Seite 1 BEDIENUNGSANLEITUNG Klasse III, geeichte Medizinische Waagen Elektronische Personenwaage mit Stativ M300020-01 M300020-01 M300020-01-210322-Rev004-UM-de...
-
Seite 2: Inhaltsverzeichnis
Einbau Akku ............................3 Tipps für den Umgang mit Akkus ....................3 Qualitätsmerkmale ..........................3 Einsatz der Waage im eichpflichtigen Verkehr ................3 Anzeigegerät ADE-MAK ............................4 Anzeige- und Bedienelemente ......................4 Beschreibung ............................ 5 Leistungsmerkmale ........................... 5 Sicherheitshinweise .......................... 5 Statusanzeigen .......................... -
Seite 3: Aufstellen Und Inbetriebnahme Der Waage
Nachschlagen auf. Ihre ADE Elektronische Personenwaage mit hoher Tragkraft ist ein Qualitätsprodukt und als geeichte Waage Klasse III für den Einsatz im Krankenhaus und Spezialkliniken, bei Ärzten, Fachärzten sowie in Rehabilitationszentren und Pflegeheimen hergestellt. Tragbare und mobile HF-Kommunikationseinrichtungen können medizinische elektrische Geräte beeinflussen. -
Seite 4: Einbau Akku
Entsorgen Sie Akkus niemals im Feuer, da diese auslaufen oder explodieren können! Qualitätsmerkmale Die Firma ADE wendet die jeweils gültigen EG – Richtlinien und europäischen Normen an, um weltweit Geräte nach dem neusten Stand der Technik und für eine lange Lebensdauer anbieten zu können. -
Seite 5: Anzeigegerät Ade-Mak
Anzeigegerät ADE-MAK Anzeige- und Bedienelemente Die blauen Symbole unterhalb der Tasten (auf, ab, links, rechts) beschreiben die Tastenfunktionen im Konfigurations- und Einstellungsmodus. Hier werden diese Tasten zur Navigation in den Menüs, zur Auswahl der Ziffern numerischer Werte und zu deren Erhöhung bzw. Verringerung benutzt. -
Seite 6: Beschreibung
Das ADE-MAK ist ein digitales Präzisionsanzeigegerät für den medizinischen Einsatz in Krankenhäusern für Ärzte, Fachärzte und Kinderärzte. Die kompakte Bauform und die Möglichkeit des Akkubetriebs prädestinieren das ADE-MAK für den portablen Einsatz. Das Gerät zeichnet sich besonders durch seine einfache Bedienbarkeit, hohe Leistungsfähigkeit und lange Betriebsdauer (über 200 Stunden im Energiesparmodus) aus. -
Seite 7: Statusanzeigen
Vor der Verwendung von hochfrequenten chirurgischen Geräten, Defibrillatoren, usw. deren Be- dienungsanleitung beachten. – Um das Risiko von Feuer und Stromschlägen zu vermeiden, dürfen ausschließlich Steckernetzteile der Firma ADE verwendet werden. – Reinigung mit einem trockenen Tuch, keine scharfen Reinigungsmittel verwenden. Statusanzeigen... -
Seite 8: Gehäuse Und Anschlüsse
Zum Drucker / Fernanzeige (+20mA, ADE-MAK Druckfunktion/kontinuierlicher Ausgang) ADE-MAK SUB-D Gehäuse und Anschlüsse An der Gehäuserückseite des ADE-MAK befinden sich der Netzanschluss, der serielle Anschluss sowie der Wägezellenanschluss. Der Setup-Schalter zum Start des Konfigurationsmodus ist vertieft an der Gehäuseunterseite eingebaut. - Seite 9 Schaltpunkt 1 Druckeranschluss TxD 20 mA PC-/Druckeranschluss RS-232 Masse / –20 mA OUT RSW1 Digitaler Eingang 1 RSW2 Digitaler Eingang 2 RSW3 Digitaler Eingang 3 Waagen- SUB-D anschluss Versorg.- spannung 5V DC Abb. 2-2 Rückansicht des ADE-MAK, PIN-Belegung der Anschlussbuchsen M300020-01-210322-Rev005-UM-de...
-
Seite 10: Betriebsarten
Brutto- oder Nettogewicht an (über LCD Statusanzeige, bei Anzeige NET ist das angezeigte Gewicht das Nettogewicht, ansonsten das Bruttogewicht. Nach der Eingangskonfiguration und der Versiegelung (mittels Anbringung eines Eichaufklebers auf der Geräterückseite) kann das ADE-MAK nur noch in diesem Modus betrieben werden. -
Seite 11: Betreiben Der Waage
0-9 ein (Speicherplatz für den Tarawert). Wird innerhalb von fünf Sekunden keine Zahl eingegeben, wechselt das Gerät wieder in den Gewichtsmodus. Nach Eingabe der Zahl ruft das ADE-MAK den voreingestellten Tarawert ab, zeigt ihn für fünf Sekunden auf dem Display an und wechselt in den Nettomodus. Dabei wird der abgerufene Tarawert übernommen. -
Seite 12: Hold Funktion
Wählen Sie eine Zahl von 0-9 aus (Speicherplatz für den Tarawert). Das ADE-MAK ruft den unter diesem Speicherplatz voreingestellten Tarawert ab und zeigt ihn auf dem Display an. Geben Sie den gewünschten neuen Wert ein und drücken Sie die Taste ENTER. Das Gerät speichert den neuen Wert unter dem gewählten Speicherplatz. -
Seite 13: Beleg Drucken
HOFSET Bitte nehmen Sie das Gewicht von der Einschalten – über Null Waage und schalten sie erneut ein. LOFSET Waage auf Beschädigung prüfen und Einschalten – minus Null Servicepartner informieren: UOFSET Nach dem Einschalten die Waage unruhig nicht berühren. M300020-01-210322-Rev005-UM-de... -
Seite 14: Sicherheitshinweise
Garantie ADE wird dieses Produkt reparieren oder ersetzen, wenn der Nachweis geführt wird, dass es innerhalb von 2 Jahren vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelhafte Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z.B. Batterien, Kabel, Netzgeräte, Akkus etc. sind hiervon ausgenommen. -
Seite 15: Technische Daten
Material ABS-Kunststoff, weiß Wiegestation: max. Kapazität: 250 kg / 550 lbs Teilung: 100 g / 0,2 lb Abmessungen: 310 x 910 x 430 mm Wiegefläche: 310 x 275 mm Arbeitstemperatur: 10 bis +40 Grad Celsius Gewicht: ca. 12 kg M300020-01-210322-Rev005-UM-de... -
Seite 16: Konformitätserklärung
RoHS-Richtlinie 2011/65/EG in den jeweils geltenden Fassungen Die Erklärung verliert ihre Gültigkeit, falls an der Waage eine nicht mit uns abgestimmte Änderung vorgenommen wurde, Hamburg, März 2021 ADE Germany GmbH Neuer Höltigbaum 15 22143 Hamburg Hersteller: ADE Germany GmbH Neuer Höltigbaum 15... - Seite 17 M300020-01-210322-Rev005-UM-de...
- Seite 18 M300020-01-210322-Rev005-UM-de...
- Seite 19 M300020-01-210322-Rev005-UM-de...
- Seite 20 Händler: M300020-01-210322-Rev005-UM-de...
