6.1.4

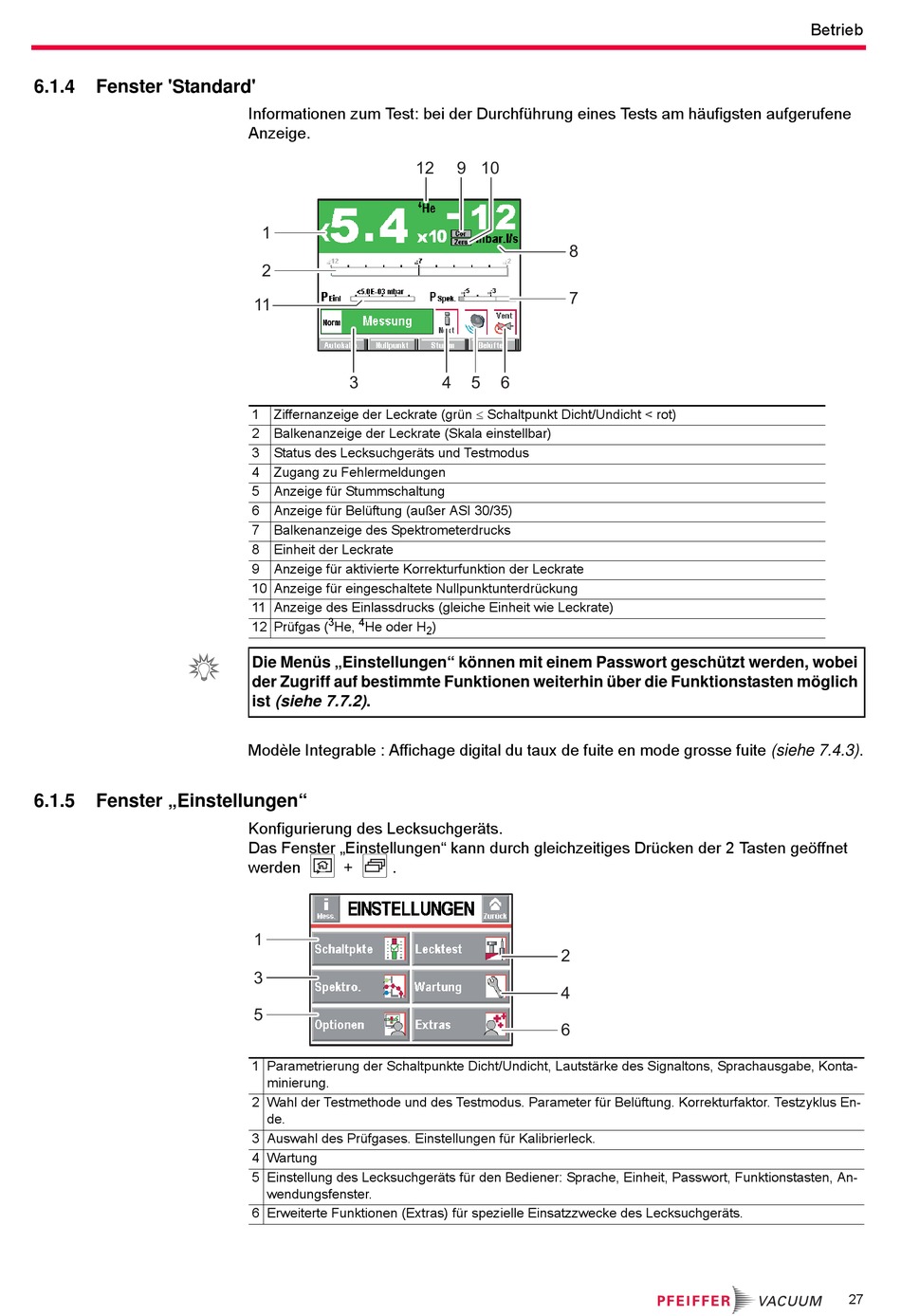

Fenster 'Standard'

6.1.5 Fenster „Einstellungen"
Informationen zum Test: bei der Durchführung eines Tests am häufigsten aufgerufene
Anzeige.
12
1
2
11
3
Ziffernanzeige der Leckrate (grün  Schaltpunkt Dicht/Undicht < rot)
1
2 Balkenanzeige der Leckrate (Skala einstellbar)
3 Status des Lecksuchgeräts und Testmodus
4 Zugang zu Fehlermeldungen
5 Anzeige für Stummschaltung
6 Anzeige für Belüftung (außer ASI 30/35)
7 Balkenanzeige des Spektrometerdrucks
8 Einheit der Leckrate
9 Anzeige für aktivierte Korrekturfunktion der Leckrate
10 Anzeige für eingeschaltete Nullpunktunterdrückung
11 Anzeige des Einlassdrucks (gleiche Einheit wie Leckrate)
3 4
12 Prüfgas ( He, He oder H
Die Menüs „Einstellungen" können mit einem Passwort geschützt werden, wobei
der Zugriff auf bestimmte Funktionen weiterhin über die Funktionstasten möglich
ist (siehe 7.7.2).
Modèle Integrable : Affichage digital du taux de fuite en mode grosse fuite (siehe 7.4.3).
Konfigurierung des Lecksuchgeräts.
Das Fenster „Einstellungen" kann durch gleichzeitiges Drücken der 2 Tasten geöffnet
werden + .
1
3
5
1 Parametrierung der Schaltpunkte Dicht/Undicht, Lautstärke des Signaltons, Sprachausgabe, Konta-
minierung.
2 Wahl der Testmethode und des Testmodus. Parameter für Belüftung. Korrekturfaktor. Testzyklus En-
de.
3 Auswahl des Prüfgases. Einstellungen für Kalibrierleck.
4 Wartung
5 Einstellung des Lecksuchgeräts für den Bediener: Sprache, Einheit, Passwort, Funktionstasten, An-
wendungsfenster.
6 Erweiterte Funktionen (Extras) für spezielle Einsatzzwecke des Lecksuchgeräts.
9 10
8
7
4 5 6
)
2
2
4
6
Betrieb
27
