Entfernen Sie die Vorbau-Kappe und den Vorbau.
„
Lösen Sie die Klemmring-Schrauben.
„
Entfernen Sie die Kartusche aus dem Gabelschaft. ENTFERNEN SIE DEN GUMMIBALG NICHT! Der Gummibalg sitzt sehr eng und ist schwierig wieder anzubringen. Ohne Gummibalg ist das
„
Innenleben Schmutz und Nässe ausgesetzt.
Beziehen Sie sich auf Abb. 3-8 und Seite 5 für die Montage-Schritte zur Stack-Anpassung.
„
1
VORSICHT: BESCHRÄNKEN SIE SICH
BEIM ÖFFNEN DER KARTUSCHE AUF
DEN FEDERN-TAUSCH UND ZER-
LEGEN SIE DIESE NICHT WEITER!

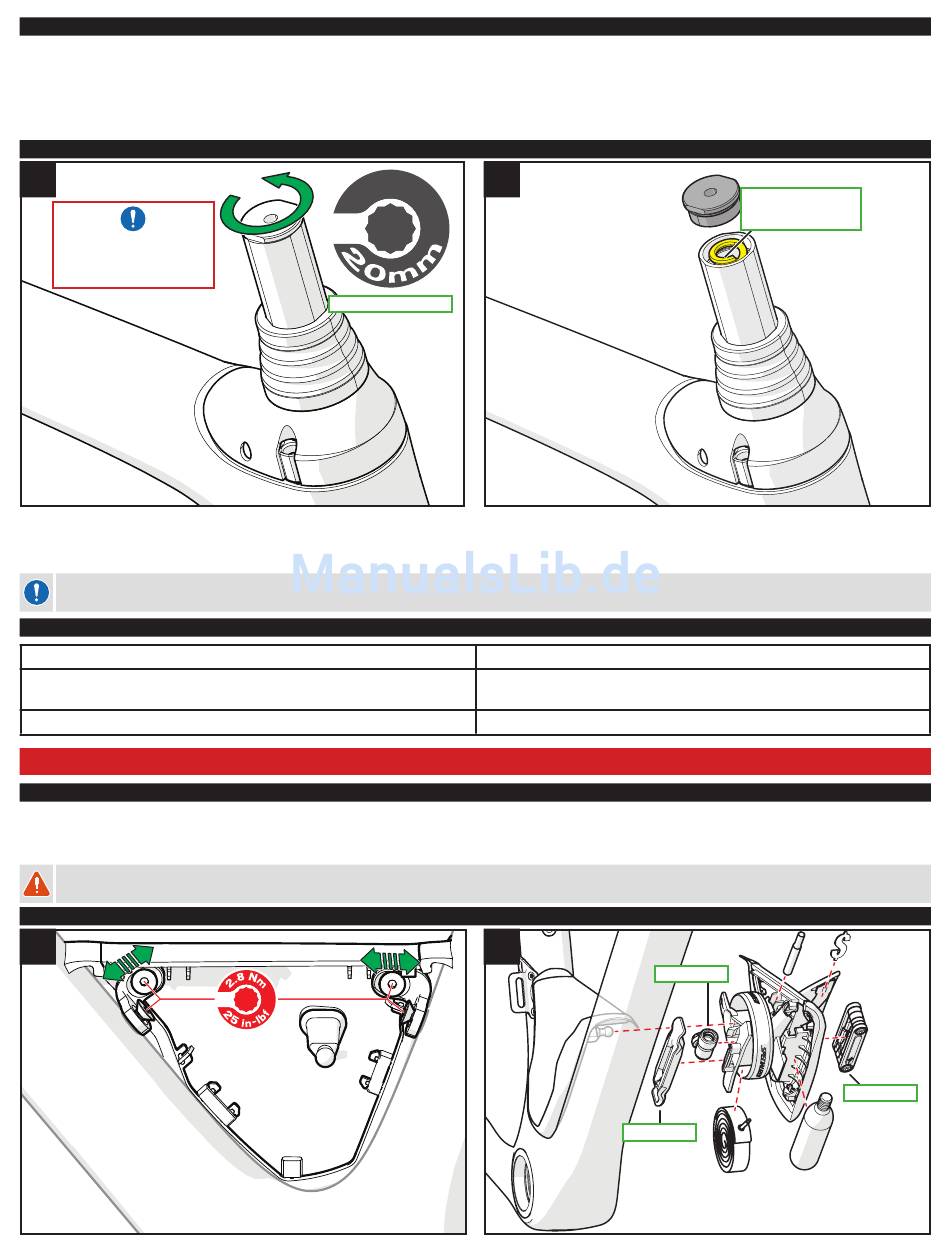

Abb.1: Um die Feder gegen eine Feder anderer Härte auszutauschen, nehmen Sie den Vorbau samt Hülse herunter und schrauben Sie die Abschlusskappe der Kartusche mit einem 20 mm
„
Gabelschlüssel ab.
Abb.2: Nehmen Sie die Feder aus der Kartusche und setzen Sie die gewünschte Feder ein. Danach schrauben Sie den Abschlussdeckel wieder auf und ziehen ihn fest.
„
VORSICHT: Belassen Sie die Kartusche zum Abschrauben der Abschlusskappe unbedingt in der Gabel, gesichert von der Gabelschaft-Klemme. Spannen Sie die
Kartusche niemals in einen Schraubstock oder eine andere Klemmvorrichtung.
DREHMOMENTSCHLÜSSEL VERWENDEN!
„
Ist der Pfeil auf der Gummi-Abdeckung der Kartusche in Fahrtrichtung nach vorne
„
ausgerichtet?
Ist die Sicherungsschraube der Gabelschaft-Klemme festgezogen?
„
Die Specialized SWAT Road Box ist ausschließlich kompatibel mit Specialized Rennrad-Karbonrahmen, die unter den zwei Standard-Flaschenhalter-Gewinden im Sitz- und Unterrohr ein
weiteres, drittes Gewinde aufweisen. Die Box ist auf den Transport folgender Pannenhelfer und Kleinteile ausgelegt: 1x Ersatzschlauch (18-25c), 1x 16g CO2 Kartusche, 1x CO2 Ventil, 1x
Reifenheber, 1x EMT Road Miniwerkzeug , 1x Ventilverlängerung, Reserve-Geld (Clip für Scheine).
WARNUNG! Specialized empfiehlt, die Montage der SWAT-Box durch einen autorisierten Specialized Fachhändler durchführen zu lassen. Montieren Sie die SWAT-Box
ausschließlich auf kompatiblen Roubaix und Ruby Rahmen und halten Sie sich dabei an die hier aufgeführten Hinweise.
1
ANPASSUNG DES STACKS (BAUHÖHE)
WECHSELN DER FEDERN
KONUS-SCHLÜSSEL 20 MM
CHECKLISTE ZUM ANPASSEN DER STEUERSATZ/STACK-HÖHE
„
„
„

MONTAGE DER SWAT ROAD BOX

MONTAGE DER SWAT ROAD BOX
ZUSAMMENBAU UND MONTAGE
2
Ist der Steuersatz spielfrei eingestellt?
Sind die Steuersatz-Einstellschrauben gleichmäßig und die Sicherungsschrauben
darüber mit 2.5 Nm angezogen?
Sind die Vorbauschrauben korrekt angezogen?
2
53216-9180
53215-3155
WEICH (BLAU): 13 lb
MEDIUM (SCHWARZ): 25 lb
STRAFF (GELB): 40lb
53216-9130
7
