5
KANT-FLÄCHEN

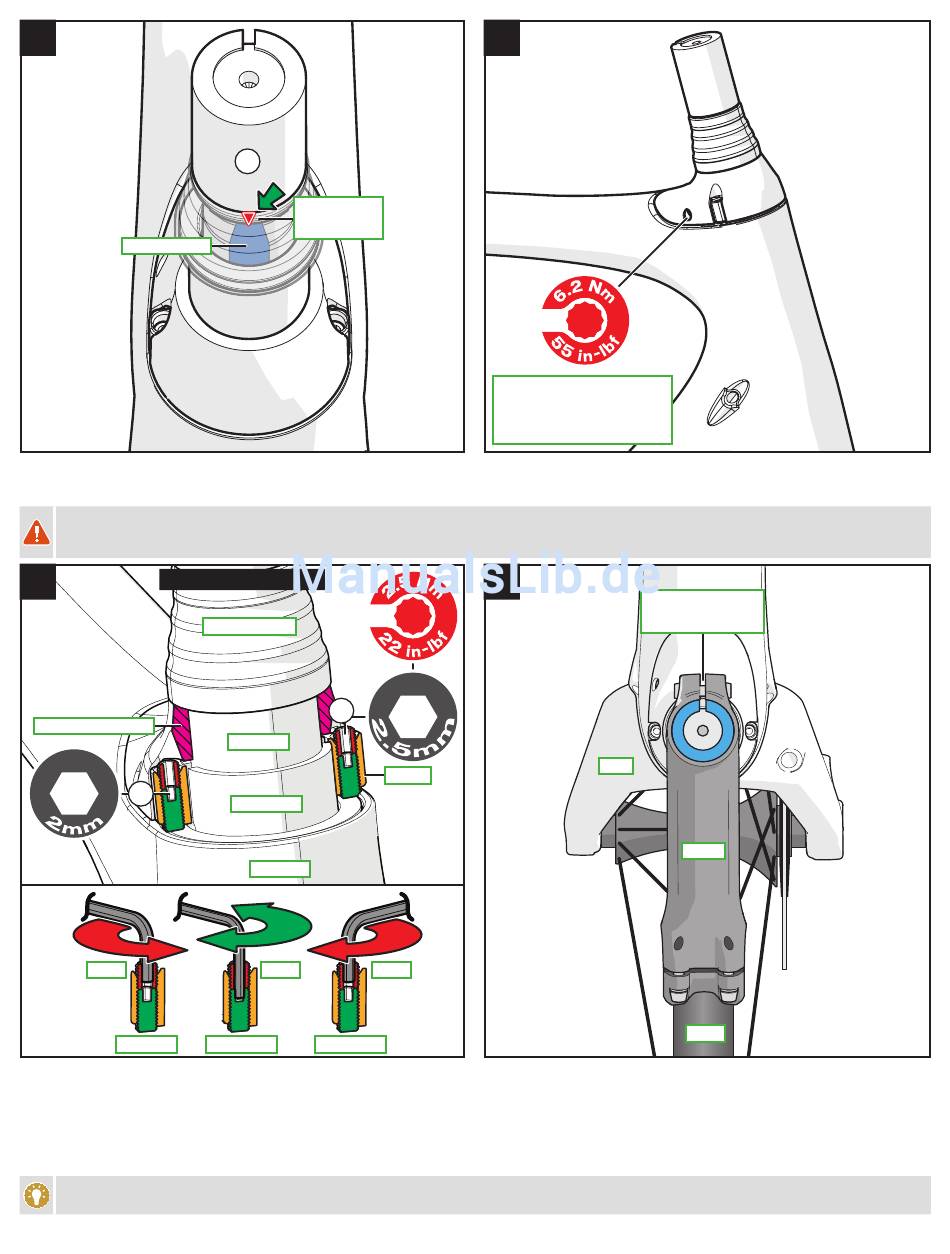

Abb.5: Richten Sie die Kartusche so aus, dass eine der drei Kant-Flächen in Fahrtrichtung nach vorne ausgerichtet ist. Die Vorbau-Hülse (J) muss mit der Schlitzung zum Hinterrad zeigen.
„
Abb.6: Ziehen Sie die Schraube der Gabelschaft-Klemme mit 55 in-lbf (6.2 Nm) an.
„
WARNUNG! Stellen Sie bei installierter Kartusche sicher, dass die Schraube der Gabelschaft-Klemme gefettet und gemäß Anzugsmoment festgezogen ist. Ziehen Sie die
Klemme nicht fest, falls die Kartusche entfernt ist. Eine nicht sachgemäß montierte und/oder nicht richtig angezogene Klemme kann zu Kontrollverlust über das Bike und
damit zu einem Sturz führen.
7

QUERSCHNITT-ANSICHT

STEUERSATZ-ABDECKUNG
K
2.5mm
1. LÖSEN
Abb.7: Montieren Sie den Vorbau auf der Kartusche und richten Sie ihn mit dem Schlitz in der Hülse und dem Vorderrad aus. Ziehen Sie den Vorbau gemäß den zutreffenden Herstellerangaben
„
fest. Achten Sie dabei auf ein abwechselndes Anziehen der Schrauben, bis Sie das vorgegebene Anzugsmoment erreicht haben. Montieren Sie dann die Bremsen (Seite 4).
Montieren Sie die Vorbau-Abschlusskappe und ziehen Sie diese mit 18 in-lbf (2.0 Nm) an.
„
Abb.8: Stellen Sie die beiden Vorspann-Schrauben (K) so ein, dass beide den Kompressions-Ring berühren. Ziehen Sie die beiden Schrauben nun abwechselnd und in kleinen Schritten
„
so lange an, bis das Steuersatz-Spiel beseitigt ist und sich die Gabel im Steuersatz nach wie vor leicht dreht. Das Steuersatz-Spiel testen Sie am besten, indem Sie das Bike bei gezogener
Vorderrad-Bremse vor und zurück bewegen - somit können Sie spüren und auch sehen, ob der Steuersatz noch Spiel hat.
Die untere Vorspann-Schraube erreichen Sie mit einem 2 mm Inbus-Schlüssel durch die obere Sicherungs-Schraube. Letztere ziehen Sie mit einem 2.5 mm
Inbus-Schlüssel an (2.5 Nm).
Abb.8: Ziehen Sie die oberen Fixierschrauben (L, 22 in-lbf /2.5 Nm)) über den Steuersatz-Einstellschrauben an, um diese zu sichern. FETTEN SIE DIE FIXIERSCHRAUBEN NICHT!
„
6
J
PFEIL MIT FRONT-
PARTIE DES BIKES
AUSRICHTEN
GUMMI-ABDECKUNG
L
KARTUSCHE
GABELSCHAFT
STEUERROHR
2mm 2.5mm
2. EINSTELLEN 3. FESTZIEHEN
6
Hinweis: Die Klemme erfordert einen extra
langen 4 mm Inbus-Schlüssel bzw. Bit-Auf-
satz, um die hinter der Steuersatz-Abdeck-
ung liegende Schraube zu betätigen.
Art. Nr. des Bit-Aufsatzes: S175300015
8
KLEMME
AUSRICHTEN DES SCHLITZ-
ES IN DER HÜLSE MIT
VORBAU UND VORDERRAD
GABEL
VORBAU
REIFEN
