Specialized 2017 ROUBAIX Bedienungsanleitung Seite 5

Ein Video über das Future Shock System ist hier abrufbar: http://servicevideos.specialized.com/video/180190215. Alternativ können Sie den QR Code scannen.
Die Specialized "Future Shock" Kartusche und der Steuersatz sind als integrierter Bestandteil für Specialized Roubaix und Ruby Karbon-Rahmen entwickelt worden und
nur mit diesen Rahmen kompatibel. Verwenden Sie stets die spezifizierten Original-Teile, wenn Sie das "Future Shock" System zusammenbauen oder warten.
WARNUNG! Der Gabelschaft ist entsprechend der Rahmengröße ab Werk gekürzt und darf nicht mehr modifiziert werden. Verwenden Sie keine
Gabel, die zu kurz ist und stellen Sie stets sicher, dass die Größenangabe auf der Gabel der Größe des Rahmens entspricht.
1

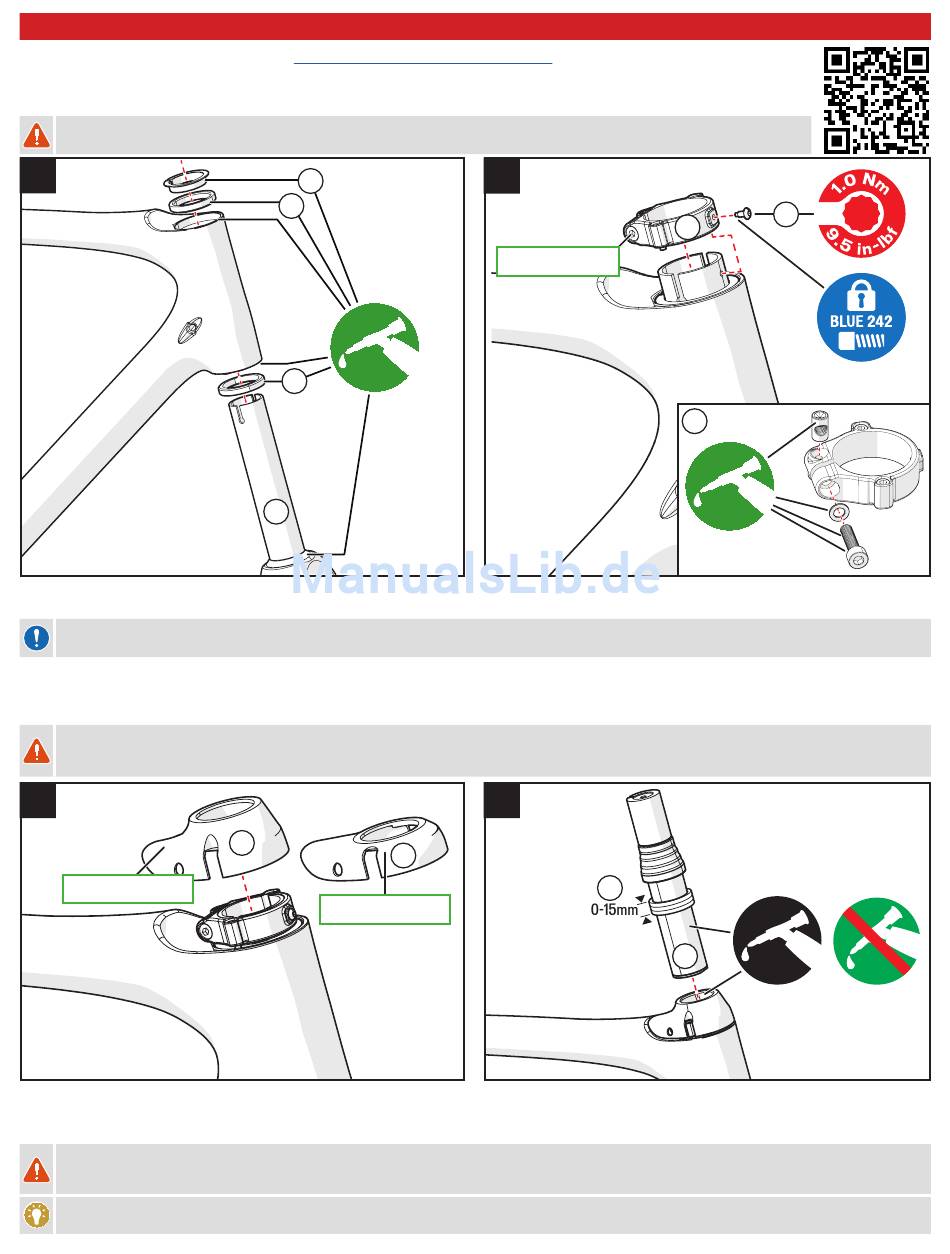

Abb.1: Fetten und montieren Sie das untere Steuerlager (A) auf der Gabelkrone (B). Führen Sie die Gabel in das Steuerrohr und montieren Sie dann das obere Steuerlager (C) sowie den
„
Kompressions-Ring (D) auf dem Gabelschaft.
VORSICHT: Stellen Sie sicher, dass der Schlitz im Kompressions-Ring in der Längsachse zum Rad ausgerichtet ist und sich nicht auf Höhe der Steuersatz-Einstellschrau-
ben befindet.
Abb.2: Fetten Sie die Schraube der Gabelschaftklemme sowie die Unterlegscheibe und Hülse. Montieren Sie die Gabelschaftklemme (E).
„
Abb.2: Bringen Sie auf die Fixierschraube (F) mittelfeste Schraubensicherung auf und ziehen Sie die Schraube dann leicht handfest an, um die Klemme auf dem Schaft zu positionieren.
„
Überschreiten Sie 9.5 in.-lbf (1.0 Nm) Anzugsmoment nicht.
WARNUNG! Um sicher zu stellen, dass die Klemme und die Positionier-Schrauben deckungsgleich ausgerichtet sind, stecken Sie einen 2 mm Inbus-Schlüssel durch die
Bohrungen, bevor sie die Positionier-Schraube einsetzen und anziehen. Stellen Sie zudem sicher, dass die Steuersatz-Einstellschrauben zurückgedreht sind, bevor Sie die
Klemme montieren.
3
HOHE 15 mm
STEUERSATZ-ABDECKUNG
Abb.3: Wählen Sie die lange oder kurze Steuersatz-Abdeckung (G) und bringen Sie eine davon über der Gabelschaft-Klemme an. Die gezeigte Stack/Reach Geometrie bezieht sich auf die 0
„
mm Steuersatz-Abdeckung.
Abb.4: Montieren Sie 0-15 mm Spacer (H) auf der Kartuschen-Einheit (I) und setzen Sie dann die "Future Shock" Kartusche in den Gabelschaft ein.
„
WARNUNG! Die "Future Shock" Kartusche kann nur richtig im Gabelschaft installiert werden, wenn maximal 15 mm dicke Spacer über der 0 mm bzw. 15 mm Steuer-
satz-Abdeckung montiert sind. Bringen Sie zwischen Kartusche und Gabelschaft kein Fett auf, stellen Sie sicher, dass die Oberfläche fettfrei ist. Fett kann zum Rutschen
der Kartusche führen, was Kontrollverlust zur Folge haben kann.
Specialized empfiehlt die Verwendung von Karbon-Montagepaste auf den Kontaktflächen zwischen Kartusche und Gabelschaft, um die Reibung zu erhöhen. Für weiterführende
Informationen kontaktieren Sie bitte Ihren autorisierten Specialized Fachhändler.
MONTAGE DER GABEL UND DER "FUTURE SHOCK" KARTUSCHE
D
C
A
B
G
G
FLACHE 0 mm
STEUERSATZ-ABDECKUNG
2
SCHRAUBENKOPF AUF
ANTRIEBSSEITE
4
H
F
E
E
I
5
