Specialized 2017 ROUBAIX Bedienungsanleitung Seite 4

Abb.1: Führen Sie das Kabel auf der nicht-Antriebsseite in das Unterrohr ein, bis es aus der Öffnung am Tretlager austritt. Verschließen Sie den freibleibenden Zugeingang im Rahmen mit
„
einem Gummistöpsel.
Folgen Sie der Hersteller-Anleitung zum Verlegen der Kabel für Umwerfer, Schaltwerk und Batterie.
„
Abb.2: Führen Sie die Kabel von Schaltung (2) und Batterie aus der unteren Öffnung des Tretlagers heraus und stecken Sie diese in den Verteiler A (Junction A). Platzieren Sie den Verteiler
„
A im Unterrohr und montieren Sie dann die Abdeckung für die Tretlager-Öffnung.
Abb.3: Schieben Sie einen Di2 Gummistöpsel auf das Schaltwerks-Kabel und drücken Sie diesen in den Kabelausgang am Ausfallende.
„
Die Di2 Verkabelung muss durch den Zugeingang im Unterrohr gelegt werden, bevor die hintere Bremsleitung montiert wird.
1
BREMSLEITUNG

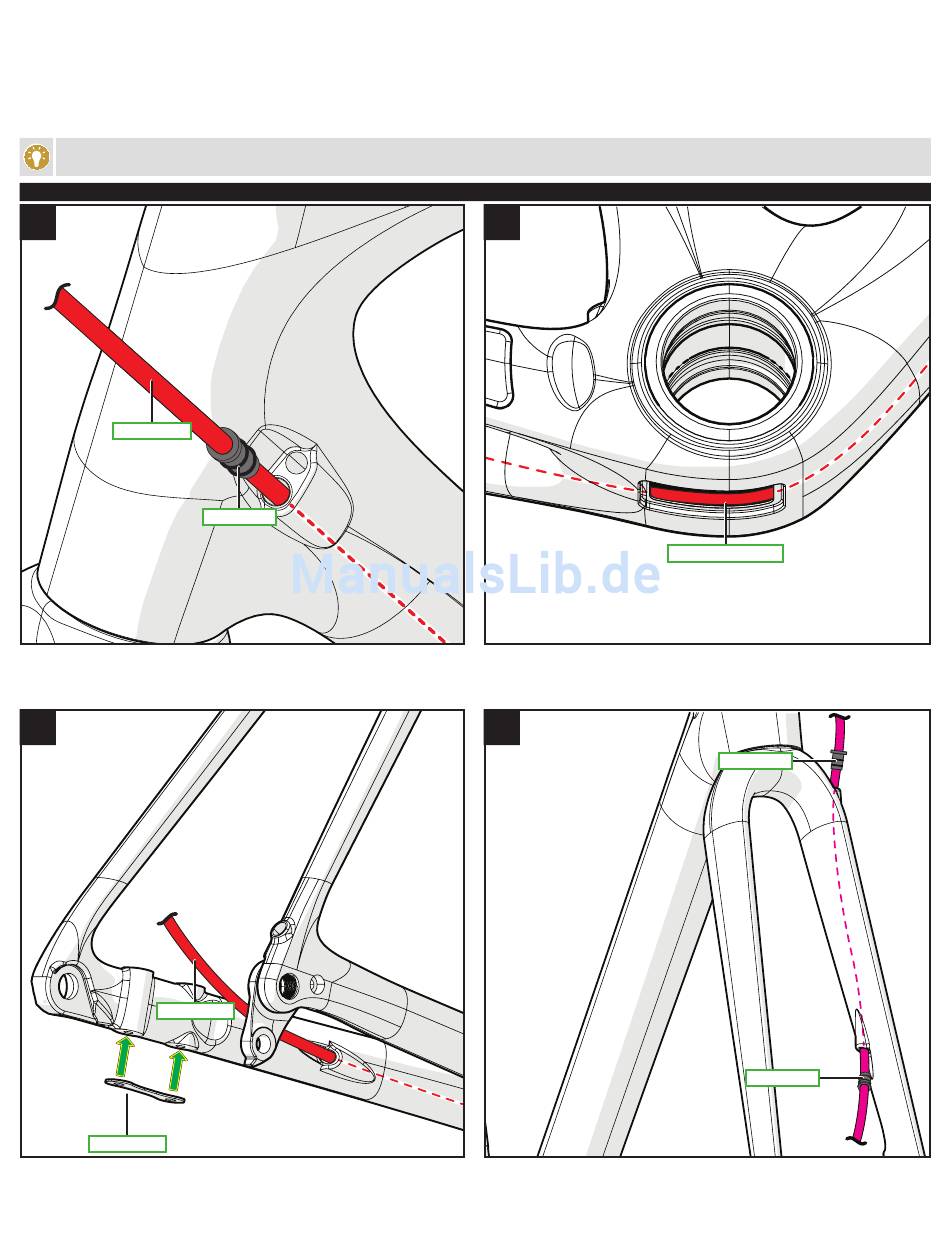

Abb.1: Schieben Sie die Bremsleitung entweder vom Unterrohr zur Kettenstreben oder gehen Sie in umgedrehter Reihenfolge vor, je nachdem, was der Bremsentyp erfordert. Montieren Sie
„
die Bremse gemäß der Hersteller-Anleitung. Bringen Sie die mitgelieferten Gummistöpsel auf der Bremsleitung an und drücken Sie diese in die Leitungsaus- und Eingänge des Rahmens.
Abb.2: Verlegen sie die hintere Bremsleitung unterhalb des Innenlager-Gehäuses.
„
3
BREMSLEITUNG
DOGBONE
Abb.3: Nachdem Sie die Bremsleitung aus der Kettenstrebe ausgeführt haben, montieren Sie einen mitgelieferten Gummistöpsel auf der Bremsleitung und drücken Sie diesen in den
„
Leitungsausgang der Kettenstrebe.
Abb.4: Schieben Sie die Bremsleitung entweder von unten oder von oben in die Gabel, je nachdem, was der Bremsentyp erfordert. Installieren Sie die Gabel und das Kartuschen-System
„
gemäß den auf Seite 5 gezeigten Schritten. Montieren Sie dann die Bremse gemäß der Hersteller-Anleitung.
4
GUMMISTÖPSEL
SCHEIBENBREMSEN:
2
4
HINTERE BREMSLEITUNG
RUBBER PLUG
GUMMISTÖPSEL
