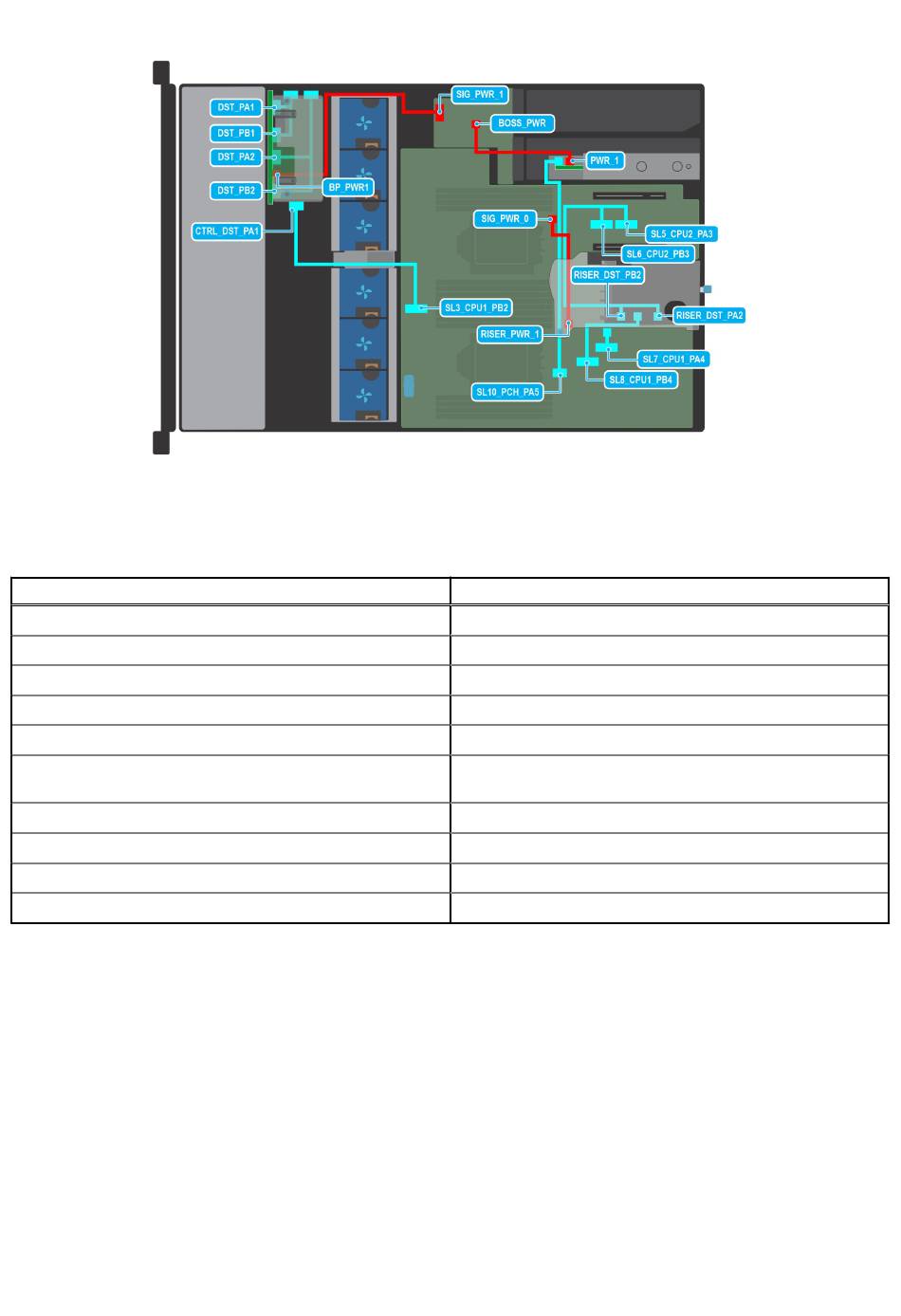

Abbildung 57. Kabelführung: 8 x 2,5-Zoll-NVMe-Laufwerkrückwandplatine zum vorderen PERC mit Kabel-Riser 1A und
BOSS-S2-Karte
Tabelle 20. Kabelführung: 8 x 2,5-Zoll-NVMe-Laufwerkrückwandplatine zum vorderen PERC mit Kabel-Riser 1A
und BOSS-S2-Karte
Von
BP_PWR_1 (Stromanschluss auf der Rückwandplatine)
DST_PA1 (Signalanschluss auf der Rückwandplatine)
DST_PB1 (Signalanschluss auf der Rückwandplatine)
DST_PA2 (Signalanschluss auf der Rückwandplatine)
DST_PB2 (Signalanschluss auf der Rückwandplatine)
RISER_PWR_1 (Stromanschluss auf dem Riser)
RISER_DST_PB2 (Signalanschluss auf Riser)
RISER_DST_PA2 (Signalanschluss auf Riser)
Signalanschluss auf dem Riser
Signalanschluss auf dem Riser
66 Installieren und Entfernen von Systemkomponenten
Um
SIG_PWR_1 (Stromanschluss auf der Stromzwischenplatine)
Anschluss auf dem vorderen PERC
Anschluss auf dem vorderen PERC
Anschluss auf dem vorderen PERC
Anschluss auf dem vorderen PERC
SIG_PWR_0 (Stromanschluss für verkabelte Riser auf der
Hauptplatine)
SL6_CPU2_PB3 (Signalanschluss auf der Hauptplatine)
SL5_CPU2_PA3 (Signalanschluss auf der Hauptplatine)
SL7_CPU1_PA4 (Signalanschluss auf Riser)
SL8_CPU1_PB4 (Signalanschluss auf Riser)
