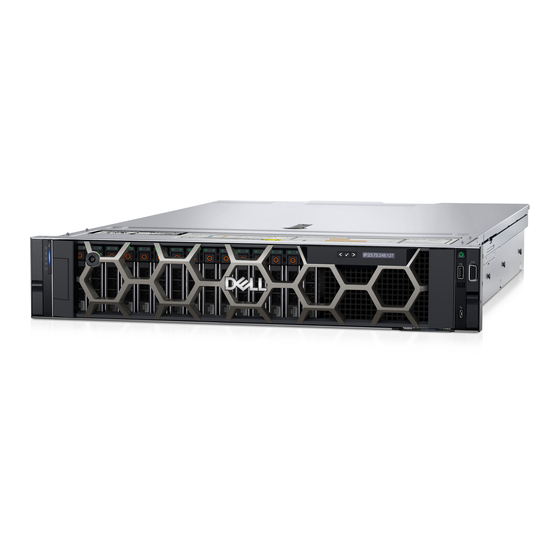

Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...
● 8 x 3,5 Zoll-SAS- oder SATA-Laufwerke ANMERKUNG: Sämtliche Instanzen der SAS- und SATA-Laufwerke werden in diesem Dokument als Laufwerke bezeichnet, sofern nicht anders angegeben. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R550 Technischen Spezifikationen auf der Produktdokumentationsseite. Themen: • Frontansicht des Systems •...
Seite 9
Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter iDRAC- Benutzerhandbuch verfügbar unter https://www.dell.com/ idracmanuals Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden.
Seite 10
Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter iDRAC- Benutzerhandbuch verfügbar unter https://www.dell.com/ idracmanuals Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden.
Informations-Tag zudem das sichere Standardpasswort des iDRAC vermerkt. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R550 Technischen Spezifikationen auf der Produktdokumentationsseite. Ansicht des linken Bedienfelds Abbildung 4. Linkes Bedienfeld ohne optionale iDRAC Quick Sync 2-Anzeige Tabelle 4.
Netzwerkparameter konfigurieren. Sie können außerdem über ein unterstütztes mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. ANMERKUNG:...
überschreiten. Die Leistung kann von der Qualität des Kabels abhängen. VGA-Port Ermöglicht das Anschließen eines Bildschirms an das System. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R550 Technischen Spezifikationen auf der Produktdokumentationsseite. Rückansicht des Systems Abbildung 7. Rückansicht des Systems Tabelle 7.
Karte integriert und stellen Netzwerkverbindung bereit. Diese NIC-Ports können auch mit iDRAC gemeinsam genutzt werden, wenn die iDRAC- Netzwerkeinstellungen auf den freigegebenen Modus eingestellt sind. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R550 Technischen Spezifikationen auf der Produktdokumentationsseite. Das Systeminnere System-übersicht...
Abbildung 8. Das Systeminnere 1. PERC-Frontmodul 2. Optisches Festplattenlaufwerk (ODD) 3. Kühlungslüfter 4. Stromzwischenplatine 5. Eingriffschalter 6. BOSS-Modulfach 7. OCP 8. Netzteil 1 und Netzteil 2 9. Systemplatine 10. Prozessor und Kühlkörpermodul 11. Speichermodulsteckplätze 12. Rückwandplatine 13. Informationsschild Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer Der Express-Servicecode und die Service-Tag-Nummer sind einzigartig und dienen zur Identifizierung des Systems.
Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten.
Seite 17
Abbildung 10. Serviceinformationen System-übersicht...
Seite 18
Abbildung 11. Serviceinformationen System-übersicht...
Seite 19
Abbildung 12. Informationen zum Arbeitsspeicher Abbildung 13. Konfiguration und Layout System-übersicht...
Seite 20
Abbildung 14. Konfiguration und Layout Abbildung 15. LED-Funktionsweise System-übersicht...
Seite 21
Abbildung 16. Systemaufgaben System-übersicht...
Abbildung 17. Express-Service-Tag Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell EMC Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist. Das Dokument enthält die nachfolgend aufgelisteten Informationen: ●...
Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote-Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.
OpenManage Deployment Toolkit – Benutzerhandbuch verfügbar unter https://www.dell.com/openmanagemanuals> Open Manage Deployment Toolkit. iDRAC Direct Benutzerhandbuch für den integrierten Dell Remote Access Controller unter https://www.dell.com/idracmanuals. Das systemspezifische Handbuch für den Dell Remote Access Controller finden Sie unter https://www.dell.com/ poweredgemanuals > Produkt-Support-Seite Ihres Systems > Dokumentation.
Weitere Informationen über Installations- und Anleitungsvideos für vom PowerEdge-System unterstützte Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme. Optionen zum Herunterladen der Firmware Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt Herunterladen der Treiber und Firmware. Anfängliche Systemeinrichtung und Erstkonfiguration...
1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Alle Produkte Durchsuchenund navigieren Sie zu Ihrem Produkt.
Mindestvalidierung der POST- und System Management-Konfiguration In diesem Abschnitt sind die Mindestanforderungen für SystemSystem Validierung der Systemverwaltungs-Konfiguration des Dell EMC - Systembeschrieben. Themen: • Mindestkonfiguration für POST • Konfigurationsvalidierung Mindestkonfiguration für POST Die im Folgenden aufgeführten Komponenten sind die Mindestkonfiguration für POST: ●...
Tabelle 12. Konfigurationsvalidierunsgfehler (fortgesetzt) Fehler Beschreibung Mögliche Ursache und Beispiel Empfehlungen Fehlerprotokollen gemeldet. Installieren Sie das fehlende Element (Kabel, Riser usw.). Comm-Fehler Ein Konfigurationselement reagiert während Systemmanagement- Comm-Fehler: Rückwandplatine 2 einer Bestandsprüfung nicht über die Seitenbandkommunikation Managementschnittstelle auf iDRAC. Trennen Sie den Netzstrom, setzen Sie das Element neu ein und ersetzen Sie das Element, wenn das Problem...
Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit im Inneren des Systems • Empfohlene Werkzeuge • Optionale Frontverkleidung • Systemabdeckung • Laufwerk-Rückwandplatinenabdeckung • Kühlgehäuse • Kühlungslüfter •...
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Empfohlene Werkzeuge Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen: ● Schlüssel für das Schloss der Frontverkleidung. Dieser Schlüssel wird nur benötigt, wenn das System über eine Blende verfügt. ● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ●...
Abbildung 18. Entfernen der Frontblende mit LCD-Display Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets.
Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position.
Abbildung 20. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3.
Abbildung 21. Systemabdeckung anbringen Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Laufwerk-Rückwandplatinenabdeckung Entfernen der Laufwerk-Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Abbildung 22. Entfernen der Laufwerk-Rückwandplatinenabdeckung Nächste Schritte Bringen Sie die Abdeckung der Laufwerkrückwandplatine wieder Installieren der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 37
Abbildung 23. Installieren der Rückwandplatinenabdeckung Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Installieren und Entfernen von Systemkomponenten...
Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Abbildung 25. Luftstromverkleidung einbauen Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Kühlungslüfter Entfernen der Lüftergehäusebaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Abbildung 26. Entfernen der Lüftergehäusebaugruppe Nächste Schritte Bringen Sie das Lüftergehäuse wieder Installieren der Baugruppe des Lüftergehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im System ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüftergehäusebaugruppe einbauen.
Abbildung 27. Installieren der Baugruppe des Lüftergehäuses Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Entfernen eines Kühlungslüfters Voraussetzungen 1.
Abbildung 28. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Abbildung 29. Einsetzen eines Kühlungslüfters Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Seitenwandhalterungen Entfernen der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems. Das Verfahren zum Entfernen ist ähnlich. Voraussetzungen 1.
Abbildung 30. Entfernen der Halterung der Seitenwand Nächste Schritte Setzen Sie die Halterung der Seitenwand wieder ein. Installieren der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems. Das Installationsverfahren ist ähnlich. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Abbildung 31. Installieren der Halterung der Seitenwand Nächste Schritte Installieren Sie das Kühlgehäuse. Installieren Sie die Lüftergehäusebaugruppe. 3. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Eingriffsschaltermodul Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des Eingriffsschaltermoduls Voraussetzungen 1.
3. Heben Sie das Eingriffsschaltermodul aus dem System. Abbildung 32. Entfernen des Eingriffsschaltermoduls Nächste Schritte Bauen Sie das Eingriffsschaltermodul wieder ein. Installieren des Eingriffsschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
Abbildung 33. Installieren des Eingriffsschalters Nächste Schritte 1. Verbinden Sie das Systemstromkabel mit der Hauptplatine. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Optionaler serieller COM-Port Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Abbildung 34. Entfernen des seriellen COM-Ports 3. Installieren Sie das Abdeckblech, wenn Sie den seriellen COM-Anschluss nicht ersetzen. Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren des optionalen seriellen COM-Anschlusses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Abbildung 35. Installieren des seriellen COM-Ports Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Laufwerke Entfernen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende.
Nächste Schritte Installieren Sie ein Laufwerk oder setzen Sie den Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Schritte Schieben Sie die Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 37.
Abbildung 38. Entfernen eines Festplattenträgers Nächste Schritte Installieren Sie einen Laufwerkträger oder installieren Sie einen Laufwerkplatzhalter. Laufwerkträger einsetzen Voraussetzungen VORSICHT: Bevor Sie bei laufendem System ein Laufwerk entfernen oder installieren, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist.
Schritte 1. Schieben Sie den Laufwerkträger in den Laufwerksteckplatz. 2. Schließen Sie den Verriegelungsbügel des Laufwerksträgers, um das Laufwerk zu fixieren. Abbildung 39. Installieren eines Laufwerkträgers Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Laufwerk aus Laufwerkträger entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie den Laufwerkträger.
Abbildung 40. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie den Laufwerkträger. Schritte 1. Setzen Sie das Laufwerk so in den Laufwerkträger ein, dass der Laufwerkanschluss zur Rückseite des Trägers zeigt. 2.
Abbildung 41. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Laufwerkrückwandplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Laufwerkrückwandplatine Hier sind die unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems Tabelle 15.
Schritte 1. Drücken Sie auf die blauen Freigabelaschen, um die Laufwerkrückwandplatine von den Haken am System zu lösen. 2. Heben Sie die Laufwerkrückwandplatine aus dem System heraus. ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, stellen Sie sicher, dass Sie die Bedienfeldkabel aus den Kabelführungsklemmen bewegen, bevor Sie die Rückwandplatine entfernen.
Seite 57
Abbildung 46. Laufwerkrückwandplatine installieren Nächste Schritte 1. Verbinden Sie gegebenenfalls Signal- und Stromkabel des optischen Laufwerks wieder mit dem System. 2. Verbinden Sie die Kabel der Laufwerkrückwandplatine mit dem Anschluss auf der Hauptplatine. Bauen Sie die Laufwerke ein. Setzen Sie die PERC-Karte ein.
Kabelführung Abbildung 47. 8 x 2,5-Zoll-SAS/SATA Tabelle 16. 8 x 2,5-Zoll-SAS/SATA CTRL_DST_PA1 (Signalanschluss auf dem vorderseitigen PERC) SL3_CPU1_PB2 (Signalanschluss auf der Systemplatine) BP_PWR_1 (Stromanschluss auf der Rückwandplatine) SIG_PWR_3 (Stromanschluss auf Hauptplatine) BOSS_PWR (Stromanschluss der BOSS-Karte) BOSS_PWR (Stromanschluss für BOSS-Karte auf der Hauptplatine) SL10_PCH_PA5 (BOSS-Signalanschluss auf der Systemplatine) BOSS-Signal auf dem Boss S2-Kartenmodul...
Seite 59
Tabelle 17. 8 x 3,5-Zoll-SAS/SATA CTRL_DST_PA1 (Signalanschluss auf dem vorderseitigen PERC) SL3_CPU1_PB2 (Signalanschluss auf der Systemplatine) BP_PWR_1 (Stromanschluss auf der Rückwandplatine) SIG_PWR_3 (Stromanschluss auf Hauptplatine) BOSS_PWR (Stromanschluss der BOSS-Karte) BOSS_PWR (Stromanschluss für BOSS-Karte auf der Hauptplatine) SL10_PCH_PA5 (BOSS-Signalanschluss auf der Systemplatine) BOSS-Signal auf dem Boss S2-Kartenmodul Abbildung 49.
Seite 60
Abbildung 50. Konfiguration mit ODD und ohne PERC Tabelle 19. Konfiguration mit ODD und ohne PERC CTRL_SRC_SB1 (Signalanschluss auf dem vorderseitigen PERC) BP_DST_SB1 (Signalanschluss auf der Rückwandplatine) CTRL_DST_SA1 (Signalanschluss auf der SL9_PCH_SA1 (Signalanschluss auf der Hauptplatine) Laufwerkrückwandplatine) ODD (Anschluss für optisches Festplattenlaufwerk auf der ODD (optisches Festplattenlaufwerk) Hauptplatine) ODD_PWR_1 (Stromanschluss für die ODD-Karte)
Abbildung 51. VGA und Bedienfeld Tabelle 20. VGA und Bedienfeld LEFT_CP (Anschluss des linken Bedienfelds) Linkes Bedienfeld (LCP) RGT_CP (Anschluss des rechten Bedienfelds) Rechtes Bedienfeld (RCP) FRONT_VIDEO (vorderseitiger VGA Anschluss) VGA auf RCP Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R550-System unterstützt registrierte DDR4-DIMMs (RDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor ausgeführt werden.
Abbildung 52. Speicherkanäle Tabelle 22. Matrix unterstützter Speicher DIMM-Typ Rang Kapazität DIMM-Nennspannung und Betriebsgeschwindigkeit Geschwindigkeit für DIMMs pro Kanal (DPC) RDIMM 8 GB DDR4 (1,2 V), 3200 MT/s 2933 MT/s 16 GB, 32 GB, 64 GB DDR4 (1,2 V), 3200 MT/s 2933 MT/s Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend...
● Bestücken Sie die Speichermodulsockel nur, wenn ein Prozessor installiert ist. ○ In einem Einzelprozessorsystem stehen die Sockel A1 bis A8 zur Verfügung. ○ In einem Zweiprozessorsystem stehen die Sockel A1 bis A8 und die Sockel B1 bis B8 zur Verfügung. ●...
Abbildung 53. Entfernen eines Speichermoduls Nächste Schritte Setzen Sie das Speichermodul wieder ein. Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
4. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis die Auswurfhebel fest einrasten. Das Speichermodul ist dann korrekt im Sockel eingesetzt, wenn die Auswurfhebel so ausgerichtet sind wie bei den anderen Sockeln mit installierten Speichermodulen. Abbildung 54. Installieren eines Speichermoduls Nächste Schritte Installieren Sie das Kühlgehäuse.
Seite 66
a. Lösen Sie die erste Mutter um drei Umdrehungen. b. Lösen Sie die Mutter diagonal gegenüber der Mutter, die Sie zuerst gelöst haben. c. Wiederholen Sie den Vorgang für die beiden verbleibenden Muttern. 2. Stellen Sie alle Drähte mit Kippschutz in die entriegelte Position (nach innen). Abbildung 55.
Nächste Schritte Wenn Sie einen fehlerhaften Kühlkörper entfernen, installieren Sie den Ersatzkühlkörper. Entfernen Sie andernfalls den Prozessor. Entfernen des Prozessor- und Prozessorkühlkörpermoduls Voraussetzungen WARNUNG: Der Kühlkörper ist auch nach dem Ausschalten des Systems möglicherweise eine Zeit lang zu heiß zum Anfassen.
Seite 68
Abbildung 58. Ausrichten von Pin-1-Markierungen des Prozessors mit dem Schacht ANMERKUNG: Stellen Sie sicher, dass Sie den TIM-Hebel wieder in die ursprüngliche Position zurückversetzen. 4. Halten Sie mit dem Daumen und Zeigefinger zuerst die Entriegelungslasche der Halteklammer am Stift-1-Anschluss, ziehen Sie die Spitze der Halteklammer-Freigabelasche heraus und heben Sie die Halteklammer teilweise vom Kühlkörper ab.
Abbildung 59. Entfernen der Klemme Nächste Schritte Setzen Sie den Prozessor wieder in das Prozessor- und Kühlkörpermodul (PHM) ein. Installieren des Prozessors im Prozessor- und Kühlkörpermodul Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 70
Abbildung 60. Installieren der Prozessor-Halterung 3. Richten Sie den Prozessor mit der Halteklammer aus und drücken Sie die Halteklammer an allen vier Seiten, bis sie hörbar einrastet. ANMERKUNG: Stellen Sie sicher, dass der Prozessor korrekt an der Halteklammer befestigt ist. Abbildung 61.
Seite 71
VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach ihrer Verwendung. Abbildung 62. Auftragen von Wärmeleitpaste 6.
Seite 72
Abbildung 63. Entfernen Sie die Schutzfolie der Wärmeleitfolie (TIM) 7. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie auf die Basis des Kühlkörpers, bis die Halteklammer an allen vier Ecken auf dem Kühlkörper einrastet. VORSICHT: Drücken Sie nicht auf die Kühlkörperlamellen. Das könnte die Lamellen beschädigen. ANMERKUNG: ●...
Abbildung 64. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Installieren des Kühlkörpermoduls des Prozessors Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten.
Seite 74
Abbildung 65. Installieren des Kühlkörpermoduls des Prozessors 3. Bringen Sie die Kippschutzdrähte in die verriegelte Position (nach außen) und ziehen Sie dann mit einem T30 Torx-Werkzeug die unverlierbaren Muttern (8 in-lbf) auf dem Prozessor-Kühlkörper-Modul in folgender Reihenfolge fest: a. Ziehen Sie in zufälliger Reihenfolge die erste Mutter drei Umdrehungen an. b.
Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. Installieren und Entfernen von Systemkomponenten...
Seite 79
2. Ziehen Sie die Kabel von der Erweiterungskarte ab. 3. Heben Sie die Erweiterungskarte an den Rändern an und aus dem PCIe-Steckplatz auf der Hauptplatine heraus. Abbildung 68. Entfernen der Erweiterungskarte 4. Installieren Sie das Abdeckblech aus Metall, wenn Sie die Erweiterungskarte nicht wieder einsetzen. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte.
Installieren der Erweiterungskarte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Falls erforderlich, entfernen Sie das Kühlgehäuse. Schritte 1. Drehen Sie den PCIe-Kartenhalter, um ihn zu öffnen. 2.
Abbildung 71. Installieren der Erweiterungskarte Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Optionales IDSDM-Modul Entfernen des IDSDM-Moduls Voraussetzungen 1.
Abbildung 72. Entfernen des IDSDM-Moduls Nächste Schritte Setzen Sie das IDSDM-Modul wieder ein.. Einbauen des IDSDM-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Abbildung 73. Einbauen des IDSDM-Moduls Nächste Schritte Setzen Sie die MicroSD-Karten ein. ANMERKUNG: Setzen Sie die microSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. 2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 84
Abbildung 74. Entfernen des BOSS-S2-Kartenträgers 3. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die Schraube (M3 x 0,5 x 4,5 mm), mit der das M.2-SSD- Laufwerk am BOSS-S2-Kartenträger befestigt ist. 4. Schieben Sie das M.2-SSD-Laufwerk aus dem BOSS-S2-Kartenträger heraus. Abbildung 75.
Seite 85
Abbildung 76. Entfernen des BOSS-S2-Moduls 8. Entfernen Sie das BOSS-Stromkabel und das BOSS-Signalkabel vom BOSS-S2-Controllerkartenmodul. Abbildung 77. Entfernen des BOSS-Stromkabels und des BOSS-Signalkabels 9. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers Nr. 1 die Schraube (M3 x 0,5 x 4,5 mm), mit der die BOSS-Abdeckung am BOSS-S2-Modul befestigt ist.
Abbildung 78. Entfernen der BOSS-Abdeckung Nächste Schritte Setzen Sie das BOSS-S2-Modul wieder ein. Installieren des BOSS-S2-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 87
Abbildung 79. Anbringen der BOSS-Abdeckung 2. Verbinden Sie das BOSS-Stromkabel und das BOSS-Signalkabel mit dem BOSS S2-Modul. Abbildung 80. Anschließen des BOSS-Stromkabels und des BOSS-Signalkabels an das BOSS S2-Modul 3. Schieben Sie das BOSS S2-Modul in den BOSS-Modulschacht, bis es fest sitzt. 4.
Seite 88
Abbildung 81. Installieren des BOSS-S2-Moduls 6. Richten Sie das M.2-SSD-Modul schräg am BOSS-S2-Kartenträger aus. 7. Setzen Sie die M.2-SSD ein, bis sie fest im BOSS-S2-Kartenträger sitzt. 8. Befestigen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die M.2-SSD mit der Schraube (M3 x 0,5 x 4,5 mm) am BOSS-S2-Kartenträger.
Abbildung 83. Installieren des BOSS-S2-Kartenträgers Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Vorderseitige Montage des PERC-Frontmoduls Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des vorderseitig montierten PERC-Frontmoduls Voraussetzungen 1.
Abbildung 84. Entfernen des vorderseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das vorderseitig montierte PERC-Frontmodul wieder ein. Installieren des vorderseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Abbildung 85. Installieren des vorderseitig montierten PERC-Frontmoduls Nächste Schritte 1. Verbinden Sie die PERC-Kabel mit der Rückwandplatine und den Anschlüssen auf der Hauptplatine. Installieren Sie die Lüftergehäusebaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Installieren Sie das Kühlgehäuse. 5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Abbildung 86. Entfernen des OCP-Gehäuses Nächste Schritte Bauen Sie das OCP-Gehäuse wieder ein. Einsetzen des OCP-Gehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Entfernen der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Abbildung 88. Entfernen der OCP-Karte 4. Wenn die OCP-Karte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Nächste Schritte Installieren Sie das OCP-Gehäuse. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Systembatterie Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr.
Seite 96
Abbildung 90. Entfernen der Systembatterie VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. 2. So installieren Sie eine neue Systembatterie: a. halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b.
a. Rufen Sie das System-Setup während des Startvorgangs durch Drücken von F2 auf. b. Geben Sie im System-Setup in den Feldern Uhrzeit und Datum das richtige Datum und die richtige Uhrzeit ein. c. Klicken Sie auf Exit, um das System-Setup zu beenden. d.
Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. Verbinden Sie den USB-Schlüssel mit der internen USB-Karte. ANMERKUNG: Weitere Informationen über die genaue Position der USB-Steckplätze auf der Systemplatine finden Sie im Abschnitt Jumper und Anschlüsse auf der...
Schritte 1. Suchen Sie den Steckplatz für microSD-Karten auf dem IDSDM-Modul und drücken Sie auf die Karte, um sie teilweise aus dem Steckplatz zu lösen. Weitere Informationen zur Lage des Steckplatzes finden Sie im Abschnitt über Jumper und Anschlüsse der Hauptplatine.Systemplatinenanschlüsse 2.
Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert.
Schritte Ziehen Sie den Platzhalter aus dem System. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen. Abbildung 96. Entfernen eines Netzteilplatzhalters Nächste Schritte Ersetzen Sie das Netzteil oder...
3. Entfernen Sie das Kabel aus dem Riemen am Netzteilgriff. 4. Lösen und heben Sie den optionalen Kabelführungsarm an, falls er beim Entfernen des Netzteils im Weg ist. Hinweise zum Kabelführungsarm finden Sie in der Dokumentation zum Rack unter https://www.dell.com/poweredgemanuals. Schritte Drücken Sie auf die orangefarbene Freigabevorrichtung und schieben Sie das Netzteil mithilfe des Netzteilgriffs aus dem Netzteilschacht...
Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Stromzwischenplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schrauben, mit denen die Stromzwischenplatine am System befestigt ist. 2. Heben Sie die Stromzwischenplatine aus dem System heraus. Abbildung 100. Stromzwischenplatine entfernen Nächste Schritte Setzen Sie die Stromzwischenplatine wieder ein. Installieren der Stromzwischenplatine Voraussetzungen 1.
Abbildung 101. Installieren der Stromzwischenplatine Nächste Schritte 1. Schließen Sie die Kabel an die Stromzwischenplatine an und verlegen Sie sie ordnungsgemäß. Setzen Sie das Netzteil ein. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Abbildung 102. Entfernen der Lüftergehäuseplatine Nächste Schritte Setzen Sie die Lüftergehäuseplatine wieder ein. Installieren der Lüftergehäuseplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3.
Abbildung 103. Installieren der Lüftergehäuseplatine Nächste Schritte 1. Schließen Sie die Kabel an die Lüfterplatine an. 2. Tauschen Sie die folgenden Komponenten aus: Lüftergehäusebaugruppe Luftstromverkleidung 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Systemplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
OCP (falls installiert) OCP-Gehäuse Trennen Sie alle Kabel von der Systemplatine. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine aus dem System nehmen. Schritte 1. Schieben Sie die Hauptplatine mithilfe des Hauptplatinenhalters und Gegenstößels in Richtung der Gehäusevorderseite. 2.
Seite 109
VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Absenken der Systemplatine in das Gehäuse nicht beschädigen. 2. Greifen Sie die Hauptplatine an Hauptplatinenhalter und Gegenstößel und senken Sie sie angewinkelt in das System ab. 3. Schieben Sie die Systemplatine in Richtung der Gehäuserückseite, bis die Stecker fest in die Schlitze an der Gehäuserückseite einrasten.
Upgrade des Trusted Platform Module. 4. Wenn Sie Easy Restore nicht verwenden, importieren Sie Ihre neue oder vorhandene iDRAC-Enterprise-Lizenz. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch verfügbar unter https://www.dell.com/idracmanuals. 5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Upgrade des Trusted Platform Module Voraussetzungen ANMERKUNG: ● Stellen Sie sicher, dass Ihr Betriebssystem die Version des installierten Trusted Platform Modul unterstützt. ● Stellen Sie sicher, dass Sie die aktuelle BIOS-Firmware heruntergeladen und in Ihrem System installiert haben. ● Stellen Sie sicher, dass das BIOS so konfiguriert ist, dass der UEFI-Boot-Modus aktiviert ist. Info über diese Aufgabe VORSICHT: Nachdem das TPM-Plug-in-Modul eingesetzt wurde, ist es kryptografisch an diese bestimmte...
Initialisieren des TPM für Benutzer Schritte 1. Initialisieren Sie das TPM. Weitere Informationen finden Sie unter Initialisieren des TPM für Benutzer. 2. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert). Initialisieren des TPM 1.2 für Benutzer Schritte 1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2.
Abbildung 107. Entfernen des linken Bedienfelds Nächste Schritte Setzen Sie das linke Bedienfeld wieder ein. Installieren des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Abbildung 109. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Abbildung 110. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Optionales optisches Laufwerk Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des optischen Festplattenlaufwerks Voraussetzungen 1.
Abbildung 111. Entfernen des ODD Nächste Schritte Setzen Sie das ODD wieder ein. Installieren des optischen Festplattenlaufwerks Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 118
Abbildung 112. Installieren des ODD Nächste Schritte 1. Verbinden Sie Strom- und Signalkabel des ODD mit dem Anschluss auf der Hauptplatine. Verlegen Sie die Kabel durch die Seitenwandhalterung. Installieren der Laufwerk-Rückwandplatinenabdeckung. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus beim Systemstart wiedergeben. Themen: • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display •...
Tabelle 29. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung ● Der externe Luftstrom ist gestört. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige blinkt gelb, wenn Weitere Informationen zu dem jeweiligen Problem im System ein elektrischer Fehler finden Sie im Systemereignisprotokoll oder in den aufgetreten ist (z.
Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.www.dell.com/ poweredgemanuals oder das Benutzerhandbuch für Dell OpenManage Server Administrator unter https://www.dell.com/openmanagemanuals. Stetig gelb leuchtend Zeigt an, dass sich das System im Starten Sie das System neu. Wenn das Problem ausfallsicheren Modus befindet.
Systems verwendet. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
Ansichtsmenü ANMERKUNG: Wenn Sie eine Option im Menü Ansicht auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Tabelle 35. Ansichtsmenü Option Beschreibung iDRAC-IP Zeigt die IPv4- oder IPv6-Adressen für iDRAC9 an. Zu den Adressen zählen DNS (Primär und Sekundär), Gateway, IP und Subnetz (kein Subnetz bei IPv6).
Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil-Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
Seite 129
Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil-Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
Tabelle 38. Statusanzeigecodes des Gleichstromnetzteils (fortgesetzt) Betriebsanzeigecodes Zustand VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt. Laufwerksanzeigecodes Die LEDs auf dem Laufwerkträger zeigen den Status der einzelnen Laufwerke an. Jeder Laufwerkträger verfügt über zwei LEDs: eine Aktivitäts-LED (grün) und eine Status-LED (zweifarbig grün/gelb). Die Aktivitäts-LED blinkt immer dann auf, wenn auf das Laufwerk zugegriffen wird.
Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
Seite 132
Tabelle 40. Bedienelemente der Systemdiagnose (fortgesetzt) Menü Beschreibung an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde. Systemdiagnose und Anzeigecodes...
Sie können den Quick Resource Locator (QRL), der sich auf dem Informations-Tag an der Vorderseite des R550-Systems verwenden, um auf Informationen über Dell EMC PowerEdge R550 zuzugreifen. Es gibt auch einen weiteren QRL für den Zugriff auf Produktinformationen, der sich auf der Rückseite der Systemabdeckung befindet.
Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. ● Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell EMC kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
Seite 136
„Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...
