Empfohlene Technologien Einführung Bei dem Dell EMC PowerEdge R7515 (2-HE-Rack-System) handelt es sich um einen 2-HE-Server mit einem Sockel, der für die Ausführung von komplexen Arbeitslasten mit hochskalierbarem Speicher, E/A-Ports und Netzwerkkanälen konzipiert ist. Das System basiert auf AMD EPYC-Prozessoren der 2. und 3. Generation, die mehrere SKUs unterstützen – von 16 bis zu 64 Kernen, bis zu 16 DIMMs, PCI Express-4.0-fähige Erweiterungssteckplätze und eine Auswahl von LOM-Riser-Technologien.
Seite 6
Tabelle 1. PowerEdge R7515 – auszeichnende Technologien Technologie Detaillierte Beschreibung Drahtlose Verwaltung Die Quick Sync-Funktion ist eine Erweiterung der NFC-basierten Schnittstelle mit niedriger Bandbreite. Quick Sync 2.0 bietet Funktionsparität mit früheren Versionen der NFC-Schnittstelle. Seit der Einführung von iDRAC in PowerEdge-Servern wurde das Serververwaltungssystem verbessert.
Systemmerkmale Themen: • Produktvergleich Produktvergleich Die folgende Tabelle enthält einen Vergleich zwischen dem PowerEdge R7515 und dem R7415: Tabelle 2. Produktvergleich (fortgesetzt) Funktion PowerEdge R7515 PowerEdge R7415 Prozessor AMD EPYC SP3 der 2. Generation AMD Naples SP3 AMD EPYC SP3 der 3. Generation Speicher 16 x DDR4-RDIMM, LRDIMM, 3DS 16 x DDR4-RDIMM, LRDIMM...
Seite 8
Tabelle 2. Produktvergleich Funktion PowerEdge R7515 PowerEdge R7415 ● Easy Restore (Einfache Wiederherstellung) ● vFlash Interne GPU Bis zu 4 x 75 W oder 1 x 225 W Keine Verfügbarkeit ● Hot-Plug-fähige Laufwerke ● Hot-Plug-fähige Laufwerke ● Hot-Plug-fähige, redundante Stromversorgung ●...
Ansichten und Funktionen des Gehäuses Themen: • Frontansicht des Systems • Rückansicht des Systems • Das Systeminnere • Quick Resource Locator (QRL) für das PowerEdge R7515-System Frontansicht des Systems Abbildung 1. Vorderansicht eines Systems mit 8 x 3,5-Zoll-Laufwerken 1. Linkes Bedienfeld 2.

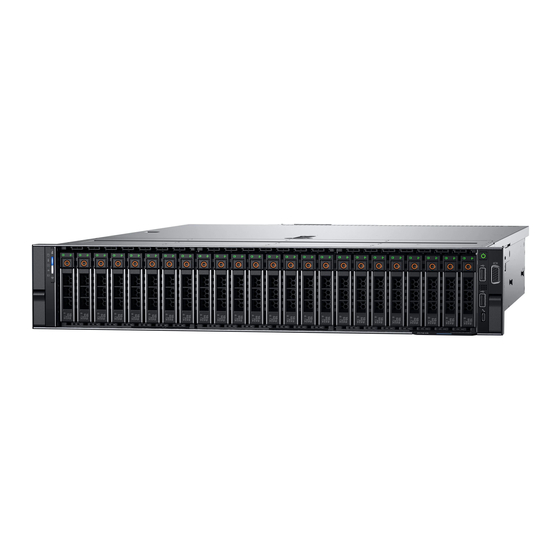

Abbildung 3. Vorderansicht eines Systems mit 24 x 2,5-Zoll-Laufwerken 1. Linkes Bedienfeld 2. Laufwerk (24) 3. Rechtes Bedienfeld 4. Informations-Tag Rückansicht des Systems Abbildung 4. Rückansicht des Systems mit zwei rückseitigen Laufwerken 1. Serielle Schnittstelle 2. Laufwerk 3. PCIe-Erweiterungskarten-Riser 1A (Steckplatz 2) 4.
Quick Resource Locator (QRL) für das PowerEdge R7515-System Abbildung 8. Quick Resource Locator (QRL) für das PowerEdge R7515-System Ansichten und Funktionen des Gehäuses...
Unterstützte Prozessoren In der folgenden Tabelle sind die durch das PowerEdge R7515-System unterstützten AMD EPYC-Prozessoren der 2. und 3. Generation aufgeführt. Aktuelle Informationen zu den unterstützten Prozessoren finden Sie unter Dell.com/PowerEdge. Tabelle 3. Unterstützte Prozessoren für den PowerEdge R7515 Prozessor...
Speicher Das PowerEdge R7515-System unterstützt bis zu 16 DIMMs, 2 TB Arbeitsspeicher und Geschwindigkeiten von bis zu 3200 MT/s. Die AMD EPYC-Prozessoren der 2. und 3. Generation enthalten acht 64-Bit-DDR4-SDRAM-Speicher-Controller (64 Datenbits plus 8 Prüfbits), die im Unganged-Modus betrieben werden. Der Systemspeicher ist in acht Kanäle pro Prozessor (zwei Speichersockel pro Kanal) für insgesamt 16 Speichersockel pro Prozessor angeordnet.
Speichergeschwindigkeit In der folgenden Tabelle werden die Speicherkonfiguration und Details zur Leistung des R7515, basierend auf Anzahl und Typ der DIMMs pro Speicherkanal, aufgeführt. Tabelle 6. DIMM-Leistungsdetails DIMM-Typ DIMM-Ranks Kapazität DIMM- Nennspannung, 1 DPC 2 DPC Geschwindigkeit RDIMM 8 GB DDR4 (1,2 V), 3200 MT/s 2933 MT/s...
Speicher Das PowerEdge R7515-System unterstützt die folgenden Laufwerkskonfigurationen: Tabelle 7. Festplattenkonfigurationen R7515-Konfigurationsdetails Speichermodul Hinteres Speichermodul Controller 8 x 3,5-Zoll, SAS oder nur SATA 8 x 3,5 Zoll Keine CPU-Direct-SATA, SWRAID- SATA, Mini-PERC (H330, H730P, H740P, HBA330) 24 x 2,5-Zoll, SAS 24 x 2,5 Zoll Keine Mini-PERC (H730P, H740P,...
Seite 20
Tabelle 8. Unterstützte Laufwerke Bauweise Geschwindigkei Drehzahl Kapazitäten 2,5 Zoll SAS-SSD 12 GB k. A. 400 GB, 800 GB, 960 GB, 1,6 TB, 1,92 TB, 3,2 TB, 3,84 TB, 1,92 TB SED und FIPS 2,5 Zoll SATA-SSD 12 GB k. A. 120 GB, 200 GB, 240 GB, 300 GB, 400 GB, 480 GB, 800 GB, 960 GB, 1,2 TB, 1,6 TB, 1,92 TB, 3,84 TB 2,5 Zoll...
Speicher-Controller Die Dell EMC RAID-Controller-Optionen bieten Leistungsverbesserungen, einschließlich Mini-PERC-Lösung. Die Mini-PERC-Lösung bietet einen grundlegenden RAID-Hardware-Controller mit einem kleinen Formfaktor und High-Density-Anschluss an die Basisebene, ohne dass ein PCIe-Steckplatz verwendet wird. Die folgende Tabelle enthält die unterstützten Speichercontroller für PowerEdge R7515: Tabelle 10.
Netzwerk und PCIe Das PowerEdge R7515-System unterstützt vier Netzwerkschnittstellen-Controller (NIC)-Ports mit 10/100/1000 Mpbs auf der Rückseite. Das System unterstützt auch LAN auf der Hauptplatine (LOM) auf einer optionalen Riser-Karte. Sie können eine LOM-Riserkarte installieren. Die unterstützten LOM-Riser-Optionen sind: ● 2 x 1-Gbit-Base-T ●...
Effizienz des Systems zu maximieren. Siehe Dell.com/EnergySmart. Branchenstandards Die Server von Dell EMC sind mit allen relevanten Branchenzertifizierungen und - richtlinien konform, einschließlich 80 PLUS, Climate Savers und ENERGY STAR. Präzise Energieüberwachung Die Verbesserungen der PSU-Stromüberwachung umfassen folgende: ●...
Menschen auf Lärmbelästigungen wie Pfeifen oder Summen reagieren. Eine der Klangqualitätsmetriken in den Spezifikationen von Dell ist die „Prominence-Ratio“ eines Tons (Prominenz eines Tons). ● Zunahme und Abnahme des Geräuschpegels beim Starten aus dem ausgeschalteten Zustand: Während des Startvorgangs (beim Einschalten aus dem ausgeschalteten Zustand) nehmen die Lüftergeschwindigkeiten und der Geräuschpegel zu, um für die...
Seite 28
Systeme mit einer PERC H330: Diese Konfiguration ist möglicherweise leiser als die Konfiguration mit einer PERC H740P mit ■ Batterie-Backup. Höhere Geräuschpegel werden jedoch durch Systeme verursacht, die als Nicht-RAID konfiguriert sind. Hot-Spare-Funktion des Netzteils: In der System-Standardeinstellung ist die Hot-Spare-Funktion deaktiviert. Die akustische ■...
Im Folgenden sind die primären Betriebssysteme aufgelistet, die auf R7515 unterstützt werden: ● Citrix XenServer ● Canonical Ubuntu LTS Citrix XenServer ● Microsoft Windows Server mit Hyper-V ● SUSE Linux Enterprise Server ● VMware ESXi Weitere Informationen zu den spezifischen Versionen und Ergänzungen finden Sie unter dell.com/ossupport. Unterstützte Betriebssysteme...
Dell EMC OpenManage Systems Management Ganz gleich, ob Ihre IT-Umgebung aus einigen wenigen oder einigen tausend Servern besteht, die Systemverwaltungslösungen von Dell EMC OpenManage bieten umfassende Verwaltungsfunktionen für sich entwickelnde IT-Umgebungen. OpenManage basiert auf offenen Standards und bietet sowohl agentenbasierte als auch agentenfreie Funktionen für die Verwaltung des Server-Lebenszyklus für Dell EMC PowerEdge-Server.
Vergleich der Funktionen von Dell EMC BMC und iDRAC9 iDRAC9 Enterprise steht für das System zur Verfügung. Dell EMC bietet außerdem BMC. In der folgenden Tabelle finden Sie einen detaillierten Vergleich der Funktionen von Dell EMC BMC und iDRAC9 Enterprise.
Seite 32
Tabelle 17. Funktionsvergleich für Dell EMC BMC und iDRAC9 Enterprise Funktion Dell EMC BMC iDRAC9 Enterprise PK-Authentifizierung Neue Generation: Konfigurations-Sperre Nein Neue Generation: Systemlöschung interner Speichergeräte Remote-Präsenz Betriebsschalter Boot-Steuerung Seriell-über-LAN Virtueller Datenträger Virtuelle Ordner Nein Remote-Dateifreigabe Nein Virtuelle Konsole Ja für Einzelbenutzer...
Seite 33
Tabelle 17. Funktionsvergleich für Dell EMC BMC und iDRAC9 Enterprise Funktion Dell EMC BMC iDRAC9 Enterprise HD-Überwachung einschließlich JBOD- Gehäuse Überwachung der Out-of-Band-Leistung Nein Aktualisierung Remote-Agentenfreie Aktualisierung Integrierte Aktualisierung-Tools Nein Synchronisierung mit dem Repository für Nein geplante Aktualisierungen Automatisches Update...
Portfolio umfasst mehrere leistungsstarke Konsolen, aus denen Sie je nach Ihren Anforderungen wählen können, darunter die folgenden: Dell EMC OpenManage Enterprise Dell EMC OpenManage Enterprise ist eine intuitive Verwaltungskonsole für die Infrastruktur. Es wurde entwickelt, um die Komplexität der IT-Infrastrukturverwaltung zu verringern und liefert bessere Ergebnisse mit weniger Zeit und weniger Schritten. OpenManage Enterprise hilft IT-Experten, Zeit und Energie zwischen komplexer IT-Infrastruktur und Geschäftszielen abzuwägen.
Seite 35
überwachen und verwalten. Auf die OpenManage Essentials-Konsole kann durch OpenManage Mobile über ein sicheres IP-Netzwerk zugegriffen werden. Dadurch können Sie alle von OpenManage Essentials verwalteten Geräte überwachen, wie z. B. Server, Speicher, Networking, Firewall von Dell EMC sowie unterstützte Geräte von Drittanbietern.
Weitere Informationen finden Sie im Benutzerhandbuch zu Dell EMC Repository Manager unter Dell.com/support/manuals. Dell Update Packages Dell Update Packages (DUPs) sind eigenständige von Microsoft Windows oder Linux unterstützte ausführbare Dateien, die eine Komponente auf einem Server und Anwendungen wie OMSA, iSM und DSET aktualisieren.
Ausgabe von Warnmeldungen im Hinblick auf vRealize-Vorgänge. Dies umfasst auch Dashboards und Berichterstellung hinsichtlich der Serverumgebung. Verwenden Sie die folgenden Funktionen, um die Dell Hardware in der virtualisierten Umgebung zu verwalten und zu überwachen: ● Warnmeldungen und Überwachung der Umgebung für Server und Gehäuse ●...
BMC-Software Dell EMC und BMC Software arbeiten zusammen, um IT zu vereinfachen, indem sie eine enge Integration zwischen Dell EMC Server-, Speicher- und Netzwerk-Management-Funktionen und den Produkten zur Prozess- und -Rechenzentrums-Automatisierung von BMC Software gewährleisten. OpenManage Connections mit Drittanbieterkonsolen Dell EMC OpenManage Connections vereinfacht das Hinzufügen von Unterstützung für Drittanbietergeräte, sodass Sie Ihre vorhandenen Verwaltungstools weiterhin verwenden und gleichzeitig Dell EMC Serversysteme zu Ihrer IT-Umgebung problemlos hinzufügen können.
Dell Technologies-Services Dell Technologies-Services umfassen eine Breite, anpassbare Palette von Service Auswahlmöglichkeiten, um die Bewertung, das Design, die Implementierung, das Management und die Wartung von IT-Umgebungen zu vereinfachen und den Übergang von der Plattform zur Plattform zu erleichtern. Abhängig von Ihren aktuellen geschäftlichen Anforderungen und dem Service Level für Sie, bieten wir werkseitige, vor-Ort-, Remote-, modulare und spezielle Services, die auf Ihre Anforderungen und Ihr Budget zugeschnitten sind.
Mit Rack-Integration und anderen Server-Konfigurationsdiensten sparen Sie Zeit, indem Sie Ihre Systeme im Rack, verkabelt, getestet und bereit für die Integration in das Rechenzentrum erhalten. Die Mitarbeiter von Dell EMC konfigurieren RAID-, BIOS- und iDRAC- Einstellungen vor, installieren System-Images und installieren sogar Hardware und Software von Drittanbietern.
Dell EMC ProSupport ist eine Reihe von Support-Services, die es Ihnen ermöglichen, die für Ihr Unternehmen passende Lösung zu erstellen. Wählen Sie Supportmodelle je nachdem, wie Sie die Technologie einsetzen und wo Sie Ressourcen zuweisen möchten. Vom Desktop bis zum Rechenzentrum: Bewältigen Sie alltägliche IT-Herausforderungen wie ungeplante Ausfallzeiten, geschäftskritische Anforderungen, Daten- und Ressourcenschutz, Supportplanung, Ressourcenzuweisung, Verwaltung von...
Bedürfnisse Ihres Unternehmens zugeschnitten sind. Diese Serviceoption ist zwar nicht für jeden geeignet, bietet aber eine wirklich einzigartige Lösung für die größten Kunden von Dell Technologies mit den komplexesten Umgebungen. ● Team von zugewiesenen Services Account Managern mit Optionen für Fernzugriff und vor Ort ●...
Investitionen besser nutzen können. Der Lehrplan vermittelt die Informationen und die praktischen, praxisorientierten Fähigkeiten, die Sie und Ihr Team benötigen, um Ihre Dell EMC-Server sicher zu installieren, zu konfigurieren, zu verwalten und Fehler zu beheben. Weitere Informationen oder die Registrierung für einen Kurs finden Sie unter LearnDell.com/Server.
Dell EMC Managed Services Reduzieren Sie die Kosten, Komplexität und das Risiko der IT-Verwaltung. Konzentrieren Sie sich auf digitale Innovationen und Transformationen, während unsere Experten ihre IT-Abläufe und Investitionen mit verwalteten Diensten optimieren, die von garantierten Service-Levels unterstützt werden. Dell Technologies-Services...
Anhang A. Zusätzliche technische Daten Themen: • Gehäuseabmessungen • Gehäusegewicht • Grafik – Technische Daten • Technische Daten der USB-Ports • Umgebungsbedingungen Gehäuseabmessungen Abbildung 14. Gehäuse Dimension Tabelle 18. Abmessungen (mm) Za mit Blende Za ohne Gehäuse Blende 482 mm 434 mm 86,8 mm 35,84 mm...
Gehäusegewicht Tabelle 19. Gehäusegewicht (kg) Systemkonfiguration Maximalsystemgewicht mit allen Laufwerken Konfiguration mit 8 x 2,5-Zoll-Laufwerken 23,78 kg (52,42 lb) Konfiguration mit 12 x 3,5 Zoll 25,68 kg (56,61 lb) Konfiguration mit 12 x 3,5-Zoll-Laufwerken + 2 x 3,5-Zoll- 27,3 kg (60,18 lb) Laufwerken (Rückseite) Konfiguration mit 24 x 2,5-Zoll-Laufwerken 23,72 kg (52,29 lb)
Die folgenden Abschnitte enthalten Informationen über die Umgebungsbedingungen des Systems. ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen finden Sie in den Datenblättern zu Produkt und Umwelt in den Handbüchern und Dokumenten unter www.dell.com/poweredgemanuals. Betriebsklimabereich Kategorie A2 Tabelle 23. Betriebsklimabereich Kategorie A2 Zulässige kontinuierliche Vorgänge Temperaturbereiche für Höhe <900...
● Nicht von Dell zugelassene Peripheriekarten über 25 W werden nicht unterstützt ● SW- und DW-GPGPU werden nicht unterstützt ● PCIe-SSDs werden nicht unterstützt. ● Konfigurationen mit rückseitigen Laufwerken werden nicht unterstützt Thermische Einschränkung für ASHRAE A4/Frischluftumgebung (Benutzeroberfläche) ● Zwei Netzteile sind im redundanten Modus erforderlich. Ausfall eines Netzteils wird nicht unterstützt.
Übersicht über thermische Beschränkungen Tabelle 28. Etikett-Referenzen Etikett-Referenzen Standard Hohe Leistung Kühlkörper Flaches Profil (Riser) Volle Bauhöhe (Riser) Doppelte Breite (Xilinx FPGA-Beschleuniger) Tabelle 29. Übersicht über thermische Beschränkungen 8 x 3,5- 12 x 3,5- 12 x 3,5- 2,5-Zoll- 2,5-Zoll- 2,5-Zoll- Laufwerkskonfiguration Zoll- Zoll-...
Seite 50
ANMERKUNG: Um eine ordnungsgemäße Kühlung im System mit einem 280-W-Prozessor zu gewährleisten, sollte in den nicht bestückten Speichersockeln ein Speichermodul-Platzhalter installiert werden. ANMERKUNG: * Für 12 x 3,5-Zoll-Laufwerk (hinten 2 x 3,5-Zoll-Laufwerke SAS)/24 x 2,5-Zoll-Laufwerkkonfiguration mit Unterstützung für 280 W CPU bis zu 30 °C Umgebungstemperatur. Tabelle 30.
Seite 51
Tabelle 31. Übersicht über thermische Beschränkungen für V100S-GPU-Karte Typ der 8 x 3,5-Zoll- 12 x 3,5-Zoll- 12 x 3,5-Zoll- 24 x 2,5-Zoll- 12 x 2,5-Zoll- 24 x 2,5-Zoll- Laufwerkskonfiguratio Laufwerke Laufwerke Laufwerke Laufwerke Laufwerke Laufwerke SAS + 12 x NVMe 2,5-Zoll- Laufwerke NVMe...
Seite 52
● Mellanox CX6 mit QSFP56 (Mellanox MFS1S00) ist in der Konfiguration ohne rückseitige Laufwerke auf Steckplatz 4 und Steckplatz 5 beschränkt. Andere als die von Dell zugelassenen Kabel werden nicht unterstützt. ● Der Solarflare XtremeScale X2522-25G-Adapter ist in der Konfiguration ohne rückseitige Laufwerke auf Steckplatz 4 und Steckplatz 5 beschränkt.
Anhang B. Einhaltung von Standards Das System entspricht den folgenden Branchenstandards. Tabelle 33. Dokumente zu Branchenstandards Standard URL für Informationen und technische Daten ACPI Advanced Configuration and Power Interface – Technische https://uefi.org/specsandtesttools Daten, v2.0c Ethernet IEEE 802.3-2005 https://standards.ieee.org/ HDG Hardware Design Guide Version 3.0 für Microsoft Windows- microsoft.com/whdc/system/platform/pcdesign/desguide/ Server serverdg.mspx...
Informationen und Ressourcen für den Server, einschließlich Videos, Referenzmaterial, Service-Tag- Informationen und Dell EMC Kontaktinformationen. Energy Smart Solution Advisor Der Dell EMC Online-ESSA ermöglicht einfachere und Dell.com/calc (ESSA) aussagekräftigere Schätzungen, die Ihnen dabei helfen, die effizienteste Konfiguration zu bestimmen. Verwenden Sie ESSA, um den Stromverbrauch Ihrer Hardware, Energieinfrastruktur und Speicherkonfiguration zu berechnen.
