Das Systeminnere

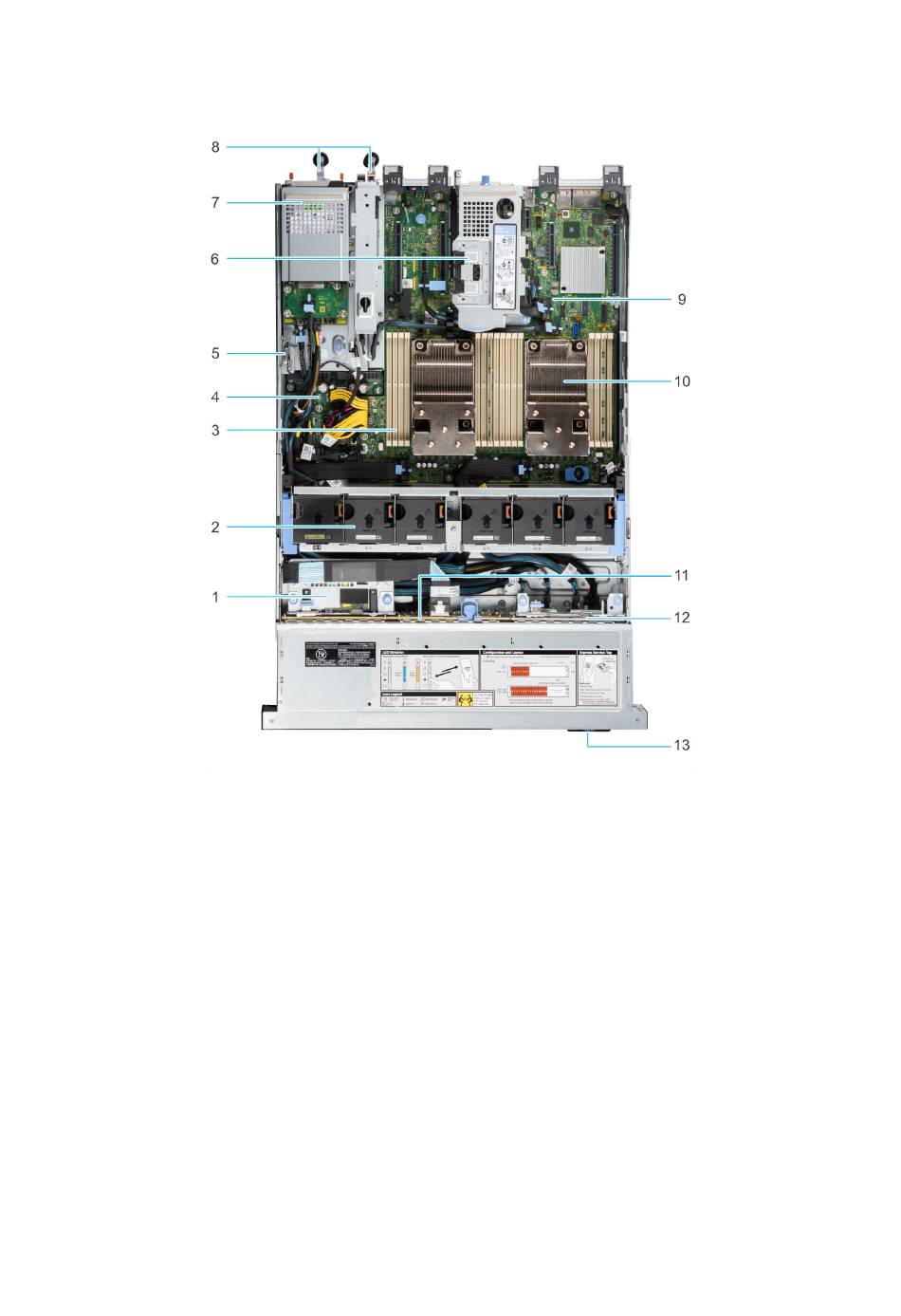

Abbildung 9. Das Innere eines Systems mit Riser
1. PERC-Frontmodul
3. Speichermodulsteckplätze
5. Eingriffschalter
7. Hinteres Laufwerksmodul
9. Systemplatine
11. Rückwandplatine
13. Informationsschild
2. Kühlungslüfter
4. Stromzwischenplatine
6. Riser 1A/1B
8. Netzteil 1 und Netzteil 2
10. Prozessorkühlkörper
12. NVMe-Rückwandplatine mit Bereitstellung für H755N PERC
