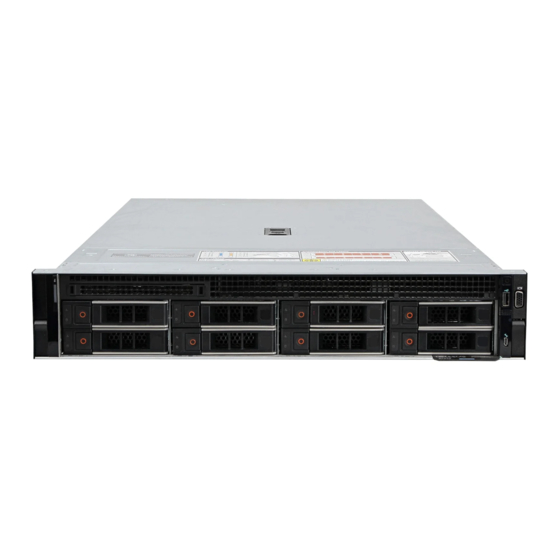

- Seite 1 Dell EMC PowerEdge R7525 Technische Daten Vorschriftenmodell: E68S Vorschriftentyp: E68S001...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.
-
Seite 3: Inhaltsverzeichnis
Thermische Beschränkungen für Luft........................22 Übersicht über thermische Beschränkungen......................23 3 Systemdiagnose und Anzeigecodes....................25 Status-LEDs..................................25 Anzeigecodes für Systemzustand und System-ID......................26 iDRAC Quick Sync 2-Anzeigecodes..........................27 iDRAC Direct-LED-Anzeigecodes............................27 LCD-Display..................................28 Anzeigen des Startbildschirms.............................29 Setup-Menü................................... 29 Ansichtsmenü.................................29 NIC-Anzeigecodes................................30 Netzteil-Anzeigecodes................................30 Laufwerksanzeigecodes..............................32 Verwenden der Systemdiagnose............................33 Integrierte Dell-Systemdiagnose..........................33 Inhaltsverzeichnis... - Seite 4 4 Sicherheitshinweise........................35 5 Wie Sie Hilfe bekommen......................36 Informationen zum Recycling oder End-of-Life-Service....................36 Kontaktaufnahme mit Dell..............................36 Zugriff auf Systeminformationen mithilfe von QRL......................36 Quick Resource Locator (QRL) für das PowerEdge R7525-System..............37 Automatische Unterstützung mit SupportAssist......................37 Inhaltsverzeichnis...
-
Seite 5: System-Übersicht
Bis zu 12 x 3,5-Zoll-, 8 x 3,5-Zoll- oder 24 x 2,5-Zoll-, 16 x 2,5-Zoll-, 8 x 2,5-Zoll- oder 2 x 2,5-Zoll- (hinten) SAS-, SATA- oder NVMe- Laufwerke. ANMERKUNG: Weitere Informationen zum Hot-Swap-Verfahren für NVMe-PCIe-SSD-U.2-Geräte finden Sie im Benutzerhandbuch für Dell Express Flash NVMe-PCIe-SSDs unter www.dell.com/supportAlle Produkte durchsuchen > Rechenzentrumsinfrastruktur > Speicheradapter und Controller > Dell PowerEdge Express Flash-NVMe-PCIe-SSD > Dokumentation > Handbücher und Dokumente. ANMERKUNG: Sämtliche Instanzen der SAS-, SATA-Laufwerke, PCIe-SSDs und NVMe werden in diesem Dokument als... - Seite 6 Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter iDRAC- Benutzerhandbuch unter www.dell.com/idracmanuals Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt Laufwerke.
- Seite 7 Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter iDRAC- Benutzerhandbuch unter www.dell.com/idracmanuals Platzhalter für das k. A. Für das System mit 8 x 3,5 Zoll-Laufwerken ist ein Platzhalter für optische Laufwerk einen optischen Laufwerksschacht eingebaut.
-
Seite 8: Ansicht Des Linken Bedienfelds
BIOS- und Netzwerkparameter konfigurieren. Sie können außerdem über ein unterstütztes mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zu Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. System-übersicht... -
Seite 9: Ansicht Des Rechten Bedienfelds
Direct-Port (Micro-AB USB) Der iDRAC Direct-Port (Micro-AB USB) ermöglicht den Zugriff auf die iDRAC Direct-Micro-AB-Funktionen. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch unter www.dell.com/idracmanuals. ANMERKUNG: Sie können iDRAC Direct konfigurieren, indem Sie ein USB-zu-Micro-USB (Typ AB)-Kabel verwenden, das Sie mit Ihrem Laptop oder Tablet verbinden können. -
Seite 10: Rückansicht Des Systems
USB 3.0-Port (1) Dieser Anschluss ist USB 3.0-konform. Dedizierter iDRAC- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen Anschluss finden Sie im iDRAC-Benutzerhandbuch unter www.dell.com/ poweredgemanuals. Systemidentifikationstaste Drücken Sie die Systemidentifikationstaste: • Zur Lokalisierung eines bestimmten Systems innerhalb eines Racks. •... - Seite 11 Element Anschlüsse, Bedienfelder Symbol Beschreibung und Steckplätze ANMERKUNG: • Stellen Sie zum Zurücksetzen des iDRACs mithilfe der System-ID sicher, dass die Systemidentifikationstaste im iDRAC-Setup aktiviert ist. • Wenn das System beim POST nicht mehr reagiert, betätigen Sie die Systemidentifikationstaste und halten Sie sie länger als 5 Sekunden gedrückt, um den BIOS- Progress-Modus zu aktivieren.
- Seite 12 USB 3.0-Port (1) Dieser Anschluss ist USB 3.0-konform. Dedizierter iDRAC- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen Anschluss finden Sie im iDRAC-Benutzerhandbuch unter www.dell.com/ poweredgemanuals. Systemidentifikationstaste Drücken Sie die Systemidentifikationstaste: • Zur Lokalisierung eines bestimmten Systems innerhalb eines Racks. •...
-
Seite 13: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gehäusegewicht • Technische Daten des Prozessors • PSU – Technische Daten • Unterstützte Betriebssysteme • Kühlungslüfter – Technische Daten • Technische Daten der Systembatterie •... -
Seite 14: Gehäuseabmessungen
Gehäuseabmessungen Abbildung 11. Gehäuseabmessungen Tabelle 7. PowerEdge R7525 Laufwerke 12 Laufwerke 482,0 mm 434,0 mm 86,8 mm 700,7 mm 736,29 mm Mit Blende: 35,84 mm (18,97 Zoll) (17,08 Zoll) (3,41 Zoll) (27,58 Zoll) (28,98 Zoll) (1,4 Zoll) (Winkel zu (Winkel zu Ohne Blende: Rückwand) Netzteilgriff) -
Seite 15: Gehäusegewicht
Gehäusegewicht Tabelle 8. PowerEdge R7525 Systemkonfiguration Höchstgewicht (mit allen Laufwerken/SSDs) 12 x 3,5 Zoll 36,3 kg (80,02 lb) 8 x 3,5 Zoll 33,2 kg (73,19 lb) 24 x 2,5 Zoll 28,6 kg (63,05 lb) 16 x 2,5 Zoll 26,6 kg (58,64 lb) 8 x 2,5 Zoll 24,6 kg (54,23 lb) Technische Daten des Prozessors... -
Seite 16: Unterstützte Betriebssysteme
Nennleistung pro Netzteil bei bis zu 1400 W. ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des Systems zu prüfen und eine optimale Energienutzung zu gewährleisten. Unterstützte Betriebssysteme Das PowerEdge R7525-System unterstützt die folgenden Betriebssysteme:... -
Seite 17: Arbeitsspeicher - Technische Daten
Tabelle 11. Auf der Systemplatine unterstützte Erweiterungskartensteckplätze PCIe PCIe- Stec normalem Steckpla R2a/R2b kpla Gehäuse tzlänge Low Profile Profile und volle und volle Slot 1 Bauhöhe – Bauhöhe halbe – halbe Baulänge Baulänge Low Profile Volle Stec und volle Bauhöhe kplat Bauhöhe –... -
Seite 18: Speicher-Controller - Technische Daten
Einzelprozessor Zwei Prozessoren DIMM- DIMM-Typ DIMM-Rank Kapazität RAM (Maximum) RAM (Maximum) (Minimum) (Minimum) 32 GB 32 GB 512 GB 64 GB 1 TB 64 GB 64 GB 1 TB 128 GB 2 TB LRDIMM Octa-Rank 128 GB 128 GB 2 TB 256 GB 4 TB Tabelle 13. -
Seite 19: Ports Und Anschlüsse - Technische Daten
ANMERKUNG: Weitere Informationen zum Hot-Swap-Verfahren für NVMe-PCIe-SSD-U.2-Geräte finden Sie im Benutzerhandbuch für Dell Express Flash NVMe-PCIe-SSDs unter www.dell.com/supportAlle Produkte durchsuchen > Rechenzentrumsinfrastruktur > Speicheradapter und Controller > Dell PowerEdge Express Flash-NVMe-PCIe-SSD > Dokumentation > Handbücher und Dokumente. Ports und Anschlüsse - Technische Daten Technische Daten der USB-Ports Tabelle 16. -
Seite 20: Grafik - Technische Daten
ANMERKUNG: Ein IDSDM-Kartensteckplatz ist für die Redundanz reserviert. ANMERKUNG: Verwenden Sie SD-Karten der Marke Dell EMC, die den IDSDM-konfigurierten Systemen entsprechen. Grafik – Technische Daten Das PowerEdge R7525-System unterstützt den integrierten Matrox G200-Grafikcontroller mit 16 MB Videoframebuffer. Tabelle 19. Unterstützte Optionen für die Videoauflösung (vorne) Lösung... - Seite 21 Temperatur Technische Daten Leistungsreduzierung gemäß Betriebshöhe Die maximale Temperatur verringert sich um 1 °C / 300 m (33,8°F / 984 ft) oberhalb von 900 m (2953 ft). Tabelle 22. Klimabereich für den Betrieb, Kategorie A3 Temperatur Technische Daten Zulässiger Dauerbetrieb Temperaturbereiche für Höhen <= 900 m (<= 5-40 °C (41-104 °F) ohne direkte Sonneneinstrahlung auf die Geräte 2953 ft)
-
Seite 22: Thermische Beschränkungen Für Luft
• Rückseitige Laufwerke werden nicht unterstützt. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. ASHRAE A3-Umgebung • Im redundanten Modus sind zwei Netzteile erforderlich, der Ausfall eines Netzteils wird jedoch nicht unterstützt. -
Seite 23: Übersicht Über Thermische Beschränkungen
Übersicht über thermische Beschränkungen Tabelle 27. Übersicht über thermische Beschränkungen 16 x 2,5- 8 x 2,5- 16 x 2,5- Zoll-SAS 24 x 2,5- 16 x 2,5- 8 x 3,5 Zol Konfiguration Zoll- Zoll- + 8 x Zoll- 12 x 3,5 Zoll Zoll-SAS NVMe NVMe... - Seite 24 ANMERKUNG: Wenn das DIMM 128 GB und höher in einem 12 x 3,5-Zoll-Gehäuse mit einer CPU-TDP/cTDP größer als 180 W ist, beträgt die maximale unterstützte Umgebungstemperatur 30 °C. Tabelle 28. Übersicht über thermische Beschränkungen für GPU/FPGA Konfigura GPU/FPGA (Umgebungstemperatur) tion Max CPU- Lüftertyp V100 (16...
-
Seite 25: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Status-LEDs • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes •... -
Seite 26: Anzeigecodes Für Systemzustand Und System-Id
Fehlermeldungen einzusehen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen. -
Seite 27: Idrac Quick Sync 2-Anzeigecodes
Abfolge und erlischt dann Funktion deaktiviert ist. konfiguriert ist, dass sie durch iDRAC deaktiviert wird. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.www.dell.com/ poweredgemanuals oder Benutzerhandbuch für Dell OpenManage Server Administrator unter www.dell.com/openmanagemanuals. Stetig gelb leuchtend Zeigt an, dass sich das System im Starten Sie das System neu. -
Seite 28: Lcd-Display
Systems verwendet. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.. -
Seite 29: Anzeigen Des Startbildschirms
Wählen Sie Simple aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.. -
Seite 30: Nic-Anzeigecodes
NIC-Anzeigecodes Jeder NIC verfügt an der Rückseite des Systems über Anzeigen, die Auskunft über den Aktivitäts- und Verbindungsstatus geben. Die LED- Aktivitätsanzeige zeigt an, ob Daten durch den NIC fließen, und die LED-Verbindungsanzeige zeigt die Geschwindigkeit des verbundenen Netzwerks. Abbildung 15. NIC-Anzeigecodes 1. - Seite 31 Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil- Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
-
Seite 32: Laufwerksanzeigecodes
Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil- Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt. -
Seite 33: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. -
Seite 34: Bedienelemente Der Systemdiagnose
Bedienelemente der Systemdiagnose Tabelle 42. Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results (Ergebnisse) Zeigt die Ergebnisse aller durchgeführten Tests an. Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an. -
Seite 35: Sicherheitshinweise
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. -
Seite 36: Wie Sie Hilfe Bekommen
Sie das entsprechende Land aus. Kontaktaufnahme mit Dell Dell stellt online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Dell Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. -
Seite 37: Quick Resource Locator (Qrl) Für Das Poweredge R7525-System
Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...
