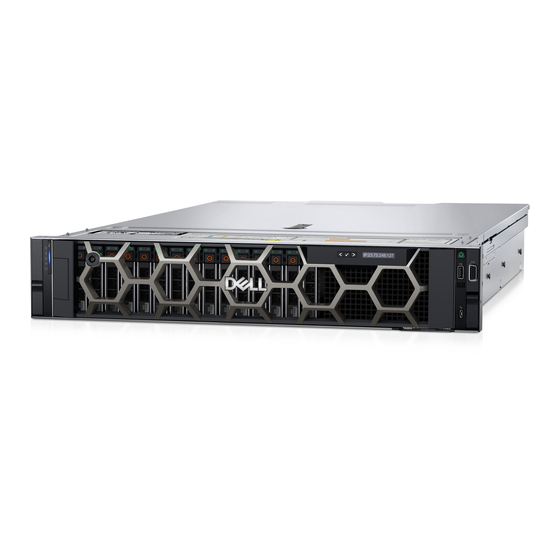

Seite 1 Dell EMC PowerEdge R550 Installations- und Service-Handbuch Teilenummer: E75S Series Vorschriftentyp: E75S001 Juli 2021 Rev. A00...
Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3 Inhaltsverzeichnis Kapitel 1: Über dieses Dokument.......................7 Kapitel 2: System-übersicht......................8 Frontansicht des Systems..............................8 Ansicht des linken Bedienfelds............................11 Ansicht des rechten Bedienfelds..........................12 Rückansicht des Systems..............................13 Das Systeminnere.................................14 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer............. 15 Etikett mit Systeminformationen............................16 Matrix für Schienendimensionierung und Rackkompatibilität..................
Seite 4 Kühlungslüfter..................................39 Entfernen der Lüftergehäusebaugruppe........................39 Installieren der Baugruppe des Lüftergehäuses......................40 Entfernen eines Kühlungslüfters..........................41 Einsetzen eines Kühlungslüfters..........................42 Seitenwandhalterungen..............................43 Entfernen der Halterung der Seitenwand........................43 Installieren der Halterung der Seitenwand........................44 Eingriffsschaltermodul................................ 45 Entfernen des Eingriffsschaltermoduls........................45 Installieren des Eingriffsschaltermoduls........................46 Optionaler serieller COM-Port............................47 Entfernen des optionalen seriellen COM-Anschlusses.....................
Seite 5 Entfernen des OCP-Gehäuses............................ 90 Einsetzen des OCP-Gehäuses............................91 Entfernen der OCP-Karte............................92 Installieren der OCP-Karte............................93 Systembatterie..................................94 Austauschen der Systembatterie..........................94 Optionaler interner USB-Stick............................96 Entfernen der internen USB-Karte..........................96 Installieren der internen USB-Karte..........................97 microSD-Karte..................................97 Entfernen der mikroSD-Karte............................97 Einsetzen der MicroSD-Karte............................
Seite 6 Verwenden der Systemdiagnose............................. 130 Integrierte Dell-Systemdiagnose..........................130 Kapitel 8: Wie Sie Hilfe bekommen....................132 Informationen zum Recycling oder End-of-Life-Service....................132 Kontaktaufnahme mit Dell Technologies.........................132 Zugriff auf Systeminformationen mithilfe von QRL.......................132 Quick Resource Locator (QRL) für das PowerEdge R550-System..............133 Automatische Unterstützung mit SupportAssist......................133 Kapitel 9: Dokumentationsangebot....................
Seite 7: Über Dieses Dokument
Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...
Seite 8: Systemübersicht
● 8 x 3,5 Zoll-SAS- oder SATA-Laufwerke ANMERKUNG: Sämtliche Instanzen der SAS- und SATA-Laufwerke werden in diesem Dokument als Laufwerke bezeichnet, sofern nicht anders angegeben. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R550 Technischen Spezifikationen auf der Produktdokumentationsseite. Themen: • Frontansicht des Systems •...
Seite 9 Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter iDRAC- Benutzerhandbuch verfügbar unter https://www.dell.com/ idracmanuals Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden.
Seite 10 Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter iDRAC- Benutzerhandbuch verfügbar unter https://www.dell.com/ idracmanuals Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden.
Seite 11: Ansicht Des Linken Bedienfelds
Informations-Tag zudem das sichere Standardpasswort des iDRAC vermerkt. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R550 Technischen Spezifikationen auf der Produktdokumentationsseite. Ansicht des linken Bedienfelds Abbildung 4. Linkes Bedienfeld ohne optionale iDRAC Quick Sync 2-Anzeige Tabelle 4.
Seite 12: Ansicht Des Rechten Bedienfelds
Netzwerkparameter konfigurieren. Sie können außerdem über ein unterstütztes mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. ANMERKUNG:...
Seite 13: Rückansicht Des Systems
überschreiten. Die Leistung kann von der Qualität des Kabels abhängen. VGA-Port Ermöglicht das Anschließen eines Bildschirms an das System. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R550 Technischen Spezifikationen auf der Produktdokumentationsseite. Rückansicht des Systems Abbildung 7. Rückansicht des Systems Tabelle 7.
Seite 14: Das Systeminnere
Karte integriert und stellen Netzwerkverbindung bereit. Diese NIC-Ports können auch mit iDRAC gemeinsam genutzt werden, wenn die iDRAC- Netzwerkeinstellungen auf den freigegebenen Modus eingestellt sind. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R550 Technischen Spezifikationen auf der Produktdokumentationsseite. Das Systeminnere System-übersicht...
Seite 15: Ausfindigmachen Des Express-Servicecodes Und Der Service-Tag-Nummer
Abbildung 8. Das Systeminnere 1. PERC-Frontmodul 2. Optisches Festplattenlaufwerk (ODD) 3. Kühlungslüfter 4. Stromzwischenplatine 5. Eingriffschalter 6. BOSS-Modulfach 7. OCP 8. Netzteil 1 und Netzteil 2 9. Systemplatine 10. Prozessor und Kühlkörpermodul 11. Speichermodulsteckplätze 12. Rückwandplatine 13. Informationsschild Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer Der Express-Servicecode und die Service-Tag-Nummer sind einzigartig und dienen zur Identifizierung des Systems.
Seite 16: Etikett Mit Systeminformationen
Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten.
Seite 17 Abbildung 10. Serviceinformationen System-übersicht...
Seite 18 Abbildung 11. Serviceinformationen System-übersicht...
Seite 19 Abbildung 12. Informationen zum Arbeitsspeicher Abbildung 13. Konfiguration und Layout System-übersicht...
Seite 20 Abbildung 14. Konfiguration und Layout Abbildung 15. LED-Funktionsweise System-übersicht...
Seite 21 Abbildung 16. Systemaufgaben System-übersicht...
Seite 22: Matrix Für Schienendimensionierung Und Rackkompatibilität
Abbildung 17. Express-Service-Tag Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell EMC Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist. Das Dokument enthält die nachfolgend aufgelisteten Informationen: ●...
Seite 23: Einrichten Des Systems
Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote-Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.
Seite 24: Optionen Für Die Anmeldung Bei Idrac
OpenManage Deployment Toolkit – Benutzerhandbuch verfügbar unter https://www.dell.com/openmanagemanuals> Open Manage Deployment Toolkit. iDRAC Direct Benutzerhandbuch für den integrierten Dell Remote Access Controller unter https://www.dell.com/idracmanuals. Das systemspezifische Handbuch für den Dell Remote Access Controller finden Sie unter https://www.dell.com/ poweredgemanuals > Produkt-Support-Seite Ihres Systems > Dokumentation.
Seite 25: Ressourcen Für Die Installation Des Betriebssystems
Weitere Informationen über Installations- und Anleitungsvideos für vom PowerEdge-System unterstützte Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme. Optionen zum Herunterladen der Firmware Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt Herunterladen der Treiber und Firmware. Anfängliche Systemeinrichtung und Erstkonfiguration...
Seite 26: Optionen Zum Herunterladen Und Installieren Von Bs-Treibern
1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Alle Produkte Durchsuchenund navigieren Sie zu Ihrem Produkt.
Seite 27: Konfigurationsvalidierung
Mindestvalidierung der POST- und System Management-Konfiguration In diesem Abschnitt sind die Mindestanforderungen für SystemSystem Validierung der Systemverwaltungs-Konfiguration des Dell EMC - Systembeschrieben. Themen: • Mindestkonfiguration für POST • Konfigurationsvalidierung Mindestkonfiguration für POST Die im Folgenden aufgeführten Komponenten sind die Mindestkonfiguration für POST: ●...
Seite 28: Fehlermeldungen
Tabelle 12. Konfigurationsvalidierunsgfehler (fortgesetzt) Fehler Beschreibung Mögliche Ursache und Beispiel Empfehlungen Fehlerprotokollen gemeldet. Installieren Sie das fehlende Element (Kabel, Riser usw.). Comm-Fehler Ein Konfigurationselement reagiert während Systemmanagement- Comm-Fehler: Rückwandplatine 2 einer Bestandsprüfung nicht über die Seitenbandkommunikation Managementschnittstelle auf iDRAC. Trennen Sie den Netzstrom, setzen Sie das Element neu ein und ersetzen Sie das Element, wenn das Problem...
Seite 29: Installieren Und Entfernen Von Systemkomponenten
Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit im Inneren des Systems • Empfohlene Werkzeuge • Optionale Frontverkleidung • Systemabdeckung • Laufwerk-Rückwandplatinenabdeckung • Kühlgehäuse • Kühlungslüfter •...
Seite 30: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Seite 31: Empfohlene Werkzeuge
Empfohlene Werkzeuge Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen: ● Schlüssel für das Schloss der Frontverkleidung. Dieser Schlüssel wird nur benötigt, wenn das System über eine Blende verfügt. ● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ●...
Seite 32: Frontblende Anbringen
Abbildung 18. Entfernen der Frontblende mit LCD-Display Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets.
Seite 33: Systemabdeckung
Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position.
Seite 34: Systemabdeckung Anbringen
Abbildung 20. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3.
Seite 35: Laufwerk-Rückwandplatinenabdeckung
Abbildung 21. Systemabdeckung anbringen Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Laufwerk-Rückwandplatinenabdeckung Entfernen der Laufwerk-Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 36: Installieren Der Rückwandplatinenabdeckung
Abbildung 22. Entfernen der Laufwerk-Rückwandplatinenabdeckung Nächste Schritte Bringen Sie die Abdeckung der Laufwerkrückwandplatine wieder Installieren der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 37 Abbildung 23. Installieren der Rückwandplatinenabdeckung Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Installieren und Entfernen von Systemkomponenten...
Seite 38: Kühlgehäuse
Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 39 Abbildung 25. Luftstromverkleidung einbauen Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Kühlungslüfter Entfernen der Lüftergehäusebaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 40: Installieren Der Baugruppe Des Lüftergehäuses
Abbildung 26. Entfernen der Lüftergehäusebaugruppe Nächste Schritte Bringen Sie das Lüftergehäuse wieder Installieren der Baugruppe des Lüftergehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im System ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüftergehäusebaugruppe einbauen.
Seite 41: Entfernen Eines Kühlungslüfters
Abbildung 27. Installieren der Baugruppe des Lüftergehäuses Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Entfernen eines Kühlungslüfters Voraussetzungen 1.
Seite 42: Einsetzen Eines Kühlungslüfters
Abbildung 28. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 43 Abbildung 29. Einsetzen eines Kühlungslüfters Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Seitenwandhalterungen Entfernen der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems. Das Verfahren zum Entfernen ist ähnlich. Voraussetzungen 1.
Seite 44: Installieren Der Halterung Der Seitenwand
Abbildung 30. Entfernen der Halterung der Seitenwand Nächste Schritte Setzen Sie die Halterung der Seitenwand wieder ein. Installieren der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems. Das Installationsverfahren ist ähnlich. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 45: Eingriffsschaltermodul
Abbildung 31. Installieren der Halterung der Seitenwand Nächste Schritte Installieren Sie das Kühlgehäuse. Installieren Sie die Lüftergehäusebaugruppe. 3. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Eingriffsschaltermodul Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des Eingriffsschaltermoduls Voraussetzungen 1.
Seite 46: Installieren Des Eingriffsschaltermoduls
3. Heben Sie das Eingriffsschaltermodul aus dem System. Abbildung 32. Entfernen des Eingriffsschaltermoduls Nächste Schritte Bauen Sie das Eingriffsschaltermodul wieder ein. Installieren des Eingriffsschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
Seite 47 Abbildung 33. Installieren des Eingriffsschalters Nächste Schritte 1. Verbinden Sie das Systemstromkabel mit der Hauptplatine. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Optionaler serieller COM-Port Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Seite 48: Installieren Des Optionalen Seriellen Com-Anschlusses
Abbildung 34. Entfernen des seriellen COM-Ports 3. Installieren Sie das Abdeckblech, wenn Sie den seriellen COM-Anschluss nicht ersetzen. Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren des optionalen seriellen COM-Anschlusses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 49: Entfernen Eines Laufwerkplatzhalters
Abbildung 35. Installieren des seriellen COM-Ports Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Laufwerke Entfernen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende.
Seite 50: Einsetzen Eines Laufwerkplatzhalters
Nächste Schritte Installieren Sie ein Laufwerk oder setzen Sie den Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Schritte Schieben Sie die Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 37.
Seite 51: Laufwerkträger Einsetzen
Abbildung 38. Entfernen eines Festplattenträgers Nächste Schritte Installieren Sie einen Laufwerkträger oder installieren Sie einen Laufwerkplatzhalter. Laufwerkträger einsetzen Voraussetzungen VORSICHT: Bevor Sie bei laufendem System ein Laufwerk entfernen oder installieren, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist.
Seite 52: Laufwerk Aus Laufwerkträger Entfernen
Schritte 1. Schieben Sie den Laufwerkträger in den Laufwerksteckplatz. 2. Schließen Sie den Verriegelungsbügel des Laufwerksträgers, um das Laufwerk zu fixieren. Abbildung 39. Installieren eines Laufwerkträgers Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Laufwerk aus Laufwerkträger entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie den Laufwerkträger.
Seite 53: Einsetzen Des Laufwerks In Den Laufwerkträger
Abbildung 40. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie den Laufwerkträger. Schritte 1. Setzen Sie das Laufwerk so in den Laufwerkträger ein, dass der Laufwerkanschluss zur Rückseite des Trägers zeigt. 2.
Seite 54 Abbildung 41. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Laufwerkrückwandplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Laufwerkrückwandplatine Hier sind die unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems Tabelle 15.
Seite 55: Laufwerkrückwandplatine Entfernen
3. BP_DST_SB1 4. BP_PWR_1 (Stromversorgung der Rückwandplatine zur Hauptplatine) Abbildung 43. 8 x 2,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. BP_DST_PA1(PCIe-Anschluss) 4. BP_ DST_PB1 (PCIe-Anschluss) 5. BP_ DST_PA2 (PCIe-Anschluss) 6. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 7.
Seite 56: Laufwerkrückwandplatine Installieren
Schritte 1. Drücken Sie auf die blauen Freigabelaschen, um die Laufwerkrückwandplatine von den Haken am System zu lösen. 2. Heben Sie die Laufwerkrückwandplatine aus dem System heraus. ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, stellen Sie sicher, dass Sie die Bedienfeldkabel aus den Kabelführungsklemmen bewegen, bevor Sie die Rückwandplatine entfernen.
Seite 57 Abbildung 46. Laufwerkrückwandplatine installieren Nächste Schritte 1. Verbinden Sie gegebenenfalls Signal- und Stromkabel des optischen Laufwerks wieder mit dem System. 2. Verbinden Sie die Kabel der Laufwerkrückwandplatine mit dem Anschluss auf der Hauptplatine. Bauen Sie die Laufwerke ein. Setzen Sie die PERC-Karte ein.
Seite 58: Kabelführung
Kabelführung Abbildung 47. 8 x 2,5-Zoll-SAS/SATA Tabelle 16. 8 x 2,5-Zoll-SAS/SATA CTRL_DST_PA1 (Signalanschluss auf dem vorderseitigen PERC) SL3_CPU1_PB2 (Signalanschluss auf der Systemplatine) BP_PWR_1 (Stromanschluss auf der Rückwandplatine) SIG_PWR_3 (Stromanschluss auf Hauptplatine) BOSS_PWR (Stromanschluss der BOSS-Karte) BOSS_PWR (Stromanschluss für BOSS-Karte auf der Hauptplatine) SL10_PCH_PA5 (BOSS-Signalanschluss auf der Systemplatine) BOSS-Signal auf dem Boss S2-Kartenmodul...
Seite 59 Tabelle 17. 8 x 3,5-Zoll-SAS/SATA CTRL_DST_PA1 (Signalanschluss auf dem vorderseitigen PERC) SL3_CPU1_PB2 (Signalanschluss auf der Systemplatine) BP_PWR_1 (Stromanschluss auf der Rückwandplatine) SIG_PWR_3 (Stromanschluss auf Hauptplatine) BOSS_PWR (Stromanschluss der BOSS-Karte) BOSS_PWR (Stromanschluss für BOSS-Karte auf der Hauptplatine) SL10_PCH_PA5 (BOSS-Signalanschluss auf der Systemplatine) BOSS-Signal auf dem Boss S2-Kartenmodul Abbildung 49.
Seite 60 Abbildung 50. Konfiguration mit ODD und ohne PERC Tabelle 19. Konfiguration mit ODD und ohne PERC CTRL_SRC_SB1 (Signalanschluss auf dem vorderseitigen PERC) BP_DST_SB1 (Signalanschluss auf der Rückwandplatine) CTRL_DST_SA1 (Signalanschluss auf der SL9_PCH_SA1 (Signalanschluss auf der Hauptplatine) Laufwerkrückwandplatine) ODD (Anschluss für optisches Festplattenlaufwerk auf der ODD (optisches Festplattenlaufwerk) Hauptplatine) ODD_PWR_1 (Stromanschluss für die ODD-Karte)
Seite 61: Richtlinien Für Systemspeicher
Abbildung 51. VGA und Bedienfeld Tabelle 20. VGA und Bedienfeld LEFT_CP (Anschluss des linken Bedienfelds) Linkes Bedienfeld (LCP) RGT_CP (Anschluss des rechten Bedienfelds) Rechtes Bedienfeld (RCP) FRONT_VIDEO (vorderseitiger VGA Anschluss) VGA auf RCP Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R550-System unterstützt registrierte DDR4-DIMMs (RDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor ausgeführt werden.
Seite 62: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Abbildung 52. Speicherkanäle Tabelle 22. Matrix unterstützter Speicher DIMM-Typ Rang Kapazität DIMM-Nennspannung und Betriebsgeschwindigkeit Geschwindigkeit für DIMMs pro Kanal (DPC) RDIMM 8 GB DDR4 (1,2 V), 3200 MT/s 2933 MT/s 16 GB, 32 GB, 64 GB DDR4 (1,2 V), 3200 MT/s 2933 MT/s Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend...
Seite 63: Entfernen Eines Speichermoduls
● Bestücken Sie die Speichermodulsockel nur, wenn ein Prozessor installiert ist. ○ In einem Einzelprozessorsystem stehen die Sockel A1 bis A8 zur Verfügung. ○ In einem Zweiprozessorsystem stehen die Sockel A1 bis A8 und die Sockel B1 bis B8 zur Verfügung. ●...
Seite 64: Installieren Eines Speichermoduls
Abbildung 53. Entfernen eines Speichermoduls Nächste Schritte Setzen Sie das Speichermodul wieder ein. Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 65: Entfernen Des Prozessor- Und Kühlkörpermoduls
4. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis die Auswurfhebel fest einrasten. Das Speichermodul ist dann korrekt im Sockel eingesetzt, wenn die Auswurfhebel so ausgerichtet sind wie bei den anderen Sockeln mit installierten Speichermodulen. Abbildung 54. Installieren eines Speichermoduls Nächste Schritte Installieren Sie das Kühlgehäuse.
Seite 66 Schritte 1. Stellen Sie sicher, dass sich alle vier Drähte mit Kippschutz in der verriegelten Position (nach außen) befinden und lösen Sie die unverlierbaren Schrauben am Prozessorkühlkörpermodul (PHM) in der unten genannten Reihenfolge, indem Sie einen Torx- Schraubendreher (T30) verwenden. a.
Seite 67: Entfernen Des Prozessor- Und Prozessorkühlkörpermoduls
Abbildung 56. Entfernen eines Prozessorkühlkörpers Nächste Schritte Wenn Sie einen fehlerhaften Kühlkörper entfernen, installieren Sie den Ersatzkühlkörper. Entfernen Sie andernfalls den Prozessor. Entfernen des Prozessor- und Prozessorkühlkörpermoduls Voraussetzungen WARNUNG: Der Kühlkörper ist auch nach dem Ausschalten des Systems möglicherweise eine Zeit lang zu heiß zum Anfassen.
Seite 68 Abbildung 57. Heben Sie den TIM-Hebel an Abbildung 58. Ausrichten von Pin-1-Markierungen des Prozessors mit dem Schacht ANMERKUNG: Stellen Sie sicher, dass Sie den TIM-Hebel wieder in die ursprüngliche Position zurückversetzen. 4. Halten Sie mit dem Daumen und Zeigefinger zuerst die Entriegelungslasche der Halteklammer am Stift-1-Anschluss, ziehen Sie die Spitze der Halteklammer-Freigabelasche heraus und heben Sie die Halteklammer teilweise vom Kühlkörper ab.
Seite 69: Installieren Des Prozessors Im Prozessor- Und Kühlkörpermodul
Abbildung 59. Entfernen der Klemme Nächste Schritte Setzen Sie den Prozessor wieder in das Prozessor- und Kühlkörpermodul (PHM) ein. Installieren des Prozessors im Prozessor- und Kühlkörpermodul Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 70 Abbildung 60. Installieren der Prozessor-Halterung 3. Richten Sie den Prozessor mit der Halteklammer aus und drücken Sie die Halteklammer an allen vier Seiten, bis sie hörbar einrastet. ANMERKUNG: Stellen Sie sicher, dass der Prozessor korrekt an der Halteklammer befestigt ist. Abbildung 61.
Seite 71 VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach ihrer Verwendung. Abbildung 62. Auftragen von Wärmeleitpaste 6.
Seite 72 Abbildung 63. Entfernen Sie die Schutzfolie der Wärmeleitfolie (TIM) 7. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie auf die Basis des Kühlkörpers, bis die Halteklammer an allen vier Ecken auf dem Kühlkörper einrastet. VORSICHT: Drücken Sie nicht auf die Kühlkörperlamellen. Das könnte die Lamellen beschädigen. ANMERKUNG: ●...
Seite 73: Installieren Des Kühlkörpermoduls Des Prozessors
Abbildung 64. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Installieren des Kühlkörpermoduls des Prozessors Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten.
Seite 74 Abbildung 65. Installieren des Kühlkörpermoduls des Prozessors 3. Positionieren Sie die Kippschutzdrähte in der verriegelten Position und ziehen Sie dann die Schrauben auf dem PHM in folgender Reihenfolge mit einem Torx-Schraubendreher der Größe T30 an: a. Ziehen Sie die erste Schraube an. b.
Seite 75: Erweiterungskarten Und Erweiterungskarten-Riser
Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. Richtlinien zur Installation von Erweiterungskarten Abbildung 67.
Seite 76 Steckplatzpriorität erhalten. Alle anderen Erweiterungskarten müssen nach Kartenpriorität und in der Reihenfolge der Steckplatzpriorität installiert werden. Tabelle 25. Konfiguration 0 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell Modul für seriellen Anschluss (LP) fPERC Integrierter Steckplatz Interner PERC-Adapter 12-Gbps-SAS-HBA Intel (NIC: 100 Gb)
Seite 77 5, 6, 1, 2 Intel (PCIe-SSD) Nicht unterstützt – Tabelle 26. Konfiguration 0-1 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell Modul für seriellen Anschluss (LP) fPERC Integrierter Steckplatz Interner PERC-Adapter 12-Gbps-SAS-HBA Intel (NIC: 100 Gb) Mellanox (NIC: 100 GB) Broadcom (NIC: 25 GB)
Seite 78: Entfernen Der Erweiterungskarte
Marvell (OCP: 10Gb) Integrierter Steckplatz Intel (OCP: 10 GB) Integrierter Steckplatz Broadcom (OCP: 1 GB) Integrierter Steckplatz Intel (OCP: 1 GB) Integrierter Steckplatz Externer Dell PERC-Adapter 1, 2 Dell BOSS S1-Modul Integrierter Steckplatz Samsung (PCIe-SSD-AIC) 1, 2 Intel (PCIe-SSD) Nicht unterstützt –...
Seite 79: Installieren Der Erweiterungskarte
4. Installieren Sie das Abdeckblech aus Metall, wenn Sie die Erweiterungskarte nicht wieder einsetzen. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 69. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie die Erweiterungskarte wieder ein.
Seite 80 Abbildung 70. Entfernen des Abdeckblechs 3. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie sie auf den Steckplatz im System aus. 4. Senken Sie die Erweiterungskarte in die richtige Position und drücken Sie darauf, bis die Erweiterungskarte vollständig im PCIe- Steckplatz sitzt.
Seite 81: Optionales Idsdm-Modul
Optionales IDSDM-Modul Entfernen des IDSDM-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Wenn Sie die IDSDM-Karte austauschen, entfernen Sie die MicroSD-Karten. ANMERKUNG: Vermerken Sie auf jeder SD-Karte vorübergehend die Nummer ihres Steckplatzes, bevor Sie sie entfernen.
Seite 82 3. Drücken Sie auf das IDSDM-Modul, bis es fest im Anschluss der Hauptplatine sitzt. Abbildung 73. Einbauen des IDSDM-Moduls Nächste Schritte Setzen Sie die MicroSD-Karten ein. ANMERKUNG: Setzen Sie die microSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben.
Seite 83 Abbildung 74. Entfernen des BOSS-S2-Kartenträgers 3. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die Schraube (M3 x 0,5 x 4,5 mm), mit der das M.2-SSD- Laufwerk am BOSS-S2-Kartenträger befestigt ist. 4. Schieben Sie das M.2-SSD-Laufwerk aus dem BOSS-S2-Kartenträger heraus. Abbildung 75.
Seite 84 Abbildung 76. Entfernen des BOSS-S2-Moduls 8. Entfernen Sie das BOSS-Stromkabel und das BOSS-Signalkabel vom BOSS-S2-Controllerkartenmodul. Abbildung 77. Entfernen des BOSS-Stromkabels und des BOSS-Signalkabels 9. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers Nr. 1 die Schraube (M3 x 0,5 x 4,5 mm), mit der die BOSS-Abdeckung am BOSS-S2-Modul befestigt ist.
Seite 85: Installieren Des Boss-S2-Moduls
Abbildung 78. Entfernen der BOSS-Abdeckung Nächste Schritte Setzen Sie das BOSS-S2-Modul wieder ein. Installieren des BOSS-S2-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 86 Abbildung 79. Anbringen der BOSS-Abdeckung 2. Verbinden Sie das BOSS-Stromkabel und das BOSS-Signalkabel mit dem BOSS S2-Modul. Abbildung 80. Anschließen des BOSS-Stromkabels und des BOSS-Signalkabels an das BOSS S2-Modul 3. Schieben Sie das BOSS S2-Modul in den BOSS-Modulschacht, bis es fest sitzt. 4.
Seite 87 Abbildung 81. Installieren des BOSS-S2-Moduls 6. Richten Sie das M.2-SSD-Modul schräg am BOSS-S2-Kartenträger aus. 7. Setzen Sie die M.2-SSD ein, bis sie fest im BOSS-S2-Kartenträger sitzt. 8. Befestigen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die M.2-SSD mit der Schraube (M3 x 0,5 x 4,5 mm) am BOSS-S2-Kartenträger.
Seite 88: Vorderseitige Montage Des Perc-Frontmoduls
Abbildung 83. Installieren des BOSS-S2-Kartenträgers Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Vorderseitige Montage des PERC-Frontmoduls Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des vorderseitig montierten PERC-Frontmoduls Voraussetzungen 1.
Seite 89: Installieren Des Vorderseitig Montierten Perc-Frontmoduls
Abbildung 84. Entfernen des vorderseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das vorderseitig montierte PERC-Frontmodul wieder ein. Installieren des vorderseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 90 Abbildung 85. Installieren des vorderseitig montierten PERC-Frontmoduls Nächste Schritte 1. Verbinden Sie die PERC-Kabel mit der Rückwandplatine und den Anschlüssen auf der Hauptplatine. Installieren Sie die Lüftergehäusebaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Installieren Sie das Kühlgehäuse. 5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 91: Einsetzen Des Ocp-Gehäuses
Abbildung 86. Entfernen des OCP-Gehäuses Nächste Schritte Bauen Sie das OCP-Gehäuse wieder ein. Einsetzen des OCP-Gehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 92: Entfernen Der Ocp-Karte
Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Entfernen der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 93: Installieren Der Ocp-Karte
Abbildung 88. Entfernen der OCP-Karte 4. Wenn die OCP-Karte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 94: Austauschen Der Systembatterie
Nächste Schritte Installieren Sie das OCP-Gehäuse. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Systembatterie Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr.
Seite 95 Abbildung 90. Entfernen der Systembatterie VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. 2. So installieren Sie eine neue Systembatterie: a. halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b.
Seite 96 a. Rufen Sie das System-Setup während des Startvorgangs durch Drücken von F2 auf. b. Geben Sie im System-Setup in den Feldern Uhrzeit und Datum das richtige Datum und die richtige Uhrzeit ein. c. Klicken Sie auf Exit, um das System-Setup zu beenden. d.
Seite 97: Installieren Der Internen Usb-Karte
Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. Verbinden Sie den USB-Schlüssel mit der internen USB-Karte. ANMERKUNG: Weitere Informationen über die genaue Position der USB-Steckplätze auf der Systemplatine finden Sie im Abschnitt Jumper und Anschlüsse auf der...
Seite 98: Einsetzen Der Microsd-Karte
Schritte 1. Suchen Sie den Steckplatz für microSD-Karten auf dem IDSDM-Modul und drücken Sie auf die Karte, um sie teilweise aus dem Steckplatz zu lösen. Weitere Informationen zur Lage des Steckplatzes finden Sie im Abschnitt über Jumper und Anschlüsse der Hauptplatine.Systemplatinenanschlüsse 2.
Seite 99: Hot-Spare-Funktion
Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert.
Seite 100: Einsetzen Des Netzteilplatzhalters
Schritte Ziehen Sie den Platzhalter aus dem System. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen. Abbildung 96. Entfernen eines Netzteilplatzhalters Nächste Schritte Ersetzen Sie das Netzteil oder...
Seite 101: Netzteil Entfernen
3. Entfernen Sie das Kabel aus dem Riemen am Netzteilgriff. 4. Lösen und heben Sie den optionalen Kabelführungsarm an, falls er beim Entfernen des Netzteils im Weg ist. Hinweise zum Kabelführungsarm finden Sie in der Dokumentation zum Rack unter https://www.dell.com/poweredgemanuals. Schritte Drücken Sie auf die orangefarbene Freigabevorrichtung und schieben Sie das Netzteil mithilfe des Netzteilgriffs aus dem Netzteilschacht...
Seite 102: Stromzwischenplatine Entfernen
Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Stromzwischenplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Seite 103: Installieren Der Stromzwischenplatine
Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schrauben, mit denen die Stromzwischenplatine am System befestigt ist. 2. Heben Sie die Stromzwischenplatine aus dem System heraus. Abbildung 100. Stromzwischenplatine entfernen Nächste Schritte Setzen Sie die Stromzwischenplatine wieder ein. Installieren der Stromzwischenplatine Voraussetzungen 1.
Seite 104: Lüftergehäuseplatine
Abbildung 101. Installieren der Stromzwischenplatine Nächste Schritte 1. Schließen Sie die Kabel an die Stromzwischenplatine an und verlegen Sie sie ordnungsgemäß. Setzen Sie das Netzteil ein. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 105: Installieren Der Lüftergehäuseplatine
Abbildung 102. Entfernen der Lüftergehäuseplatine Nächste Schritte Setzen Sie die Lüftergehäuseplatine wieder ein. Installieren der Lüftergehäuseplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3.
Seite 106: Systemplatine
Abbildung 103. Installieren der Lüftergehäuseplatine Nächste Schritte 1. Schließen Sie die Kabel an die Lüfterplatine an. 2. Tauschen Sie die folgenden Komponenten aus: Lüftergehäusebaugruppe Luftstromverkleidung 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Systemplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Seite 107: Einbauen Der Systemplatine
OCP (falls installiert) OCP-Gehäuse Trennen Sie alle Kabel von der Systemplatine. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine aus dem System nehmen. Schritte 1. Schieben Sie die Hauptplatine mithilfe des Hauptplatinenhalters und Gegenstößels in Richtung der Gehäusevorderseite. 2.
Seite 108 VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Absenken der Systemplatine in das Gehäuse nicht beschädigen. 2. Greifen Sie die Hauptplatine an Hauptplatinenhalter und Gegenstößel und senken Sie sie angewinkelt in das System ab. 3. Schieben Sie die Systemplatine in Richtung der Gehäuserückseite, bis die Stecker fest in die Schlitze an der Gehäuserückseite einrasten.
Seite 109: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion
Upgrade des Trusted Platform Module. 4. Wenn Sie Easy Restore nicht verwenden, importieren Sie Ihre neue oder vorhandene iDRAC-Enterprise-Lizenz. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch verfügbar unter https://www.dell.com/idracmanuals. 5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 110: Upgrade Des Trusted Platform Module
Upgrade des Trusted Platform Module Voraussetzungen ANMERKUNG: ● Stellen Sie sicher, dass Ihr Betriebssystem die Version des installierten Trusted Platform Modul unterstützt. ● Stellen Sie sicher, dass Sie die aktuelle BIOS-Firmware heruntergeladen und in Ihrem System installiert haben. ● Stellen Sie sicher, dass das BIOS so konfiguriert ist, dass der UEFI-Boot-Modus aktiviert ist. Info über diese Aufgabe VORSICHT: Nachdem das TPM-Plug-in-Modul eingesetzt wurde, ist es kryptografisch an diese bestimmte...
Seite 111: Initialisieren Des Tpm 2.0 Für Benutzer
Initialisieren des TPM für Benutzer Schritte 1. Initialisieren Sie das TPM. Weitere Informationen finden Sie unter Initialisieren des TPM für Benutzer. 2. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert). Initialisieren des TPM 1.2 für Benutzer Schritte 1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2.
Seite 112: Installieren Des Linken Bedienfelds
Abbildung 107. Entfernen des linken Bedienfelds Nächste Schritte Setzen Sie das linke Bedienfeld wieder ein. Installieren des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 113: Entfernen Des Rechten Bedienfelds
Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 114: Installieren Des Rechten Bedienfelds
Abbildung 109. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 115: Optionales Optisches Laufwerk
Abbildung 110. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Optionales optisches Laufwerk Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des optischen Festplattenlaufwerks Voraussetzungen 1.
Seite 116: Installieren Des Optischen Festplattenlaufwerks
Abbildung 111. Entfernen des ODD Nächste Schritte Setzen Sie das ODD wieder ein. Installieren des optischen Festplattenlaufwerks Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 117 Abbildung 112. Installieren des ODD Nächste Schritte 1. Verbinden Sie Strom- und Signalkabel des ODD mit dem Anschluss auf der Hauptplatine. Verlegen Sie die Kabel durch die Seitenwandhalterung. Installieren der Laufwerk-Rückwandplatinenabdeckung. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 118: Jumper Und Anschlüsse
Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.
Seite 119: Jumper-Einstellungen Auf Der Systemplatine
Tabelle 27. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung SYS_ID System-ID-Anschluss x16 (CPU2) PCIe-Steckplatz 5 (Prozessor 2) Knopfzellenbatterie Knopfzellenbatterie OCP 3,0 x16 OCP NIC 3.0-Anschluss J_TPM TPM-Anschluss IDSDM / interner USB-Anschluss IDSDM / interner USB-Anschluss REAR_SERIAL Anschluss serieller Port 1 X4 (PCH) x4 PCIe-Steckplatz 2 (PCH) / BOSS- Signalanschluss (PCH)
Seite 120: Deaktivieren Eines Verlorenen Kennworts
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Seite 121: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus beim Systemstart wiedergeben. Themen: • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display •...
Seite 122: Anzeigecodes Für Systemzustand Und System-Id
Tabelle 29. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung ● Der externe Luftstrom ist gestört. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige blinkt gelb, wenn Weitere Informationen zu dem jeweiligen Problem im System ein elektrischer Fehler finden Sie im Systemereignisprotokoll oder in den aufgetreten ist (z.
Seite 123: Idrac Quick Sync 2-Anzeigecodes
Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.www.dell.com/ poweredgemanuals oder das Benutzerhandbuch für Dell OpenManage Server Administrator unter https://www.dell.com/openmanagemanuals. Stetig gelb leuchtend Zeigt an, dass sich das System im Starten Sie das System neu. Wenn das Problem ausfallsicheren Modus befindet.
Seite 124: Idrac Direct-Led-Anzeigecodes
Systems verwendet. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
Seite 125: Anzeigen Des Startbildschirms
Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
Seite 126: Stromversorgung
Ansichtsmenü ANMERKUNG: Wenn Sie eine Option im Menü Ansicht auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Tabelle 35. Ansichtsmenü Option Beschreibung iDRAC-IP Zeigt die IPv4- oder IPv6-Adressen für iDRAC9 an. Zu den Adressen zählen DNS (Primär und Sekundär), Gateway, IP und Subnetz (kein Subnetz bei IPv6).
Seite 127 Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil-Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
Seite 128 Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil-Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
Seite 129 Tabelle 38. Statusanzeigecodes des Gleichstromnetzteils (fortgesetzt) Betriebsanzeigecodes Zustand VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt. Laufwerksanzeigecodes Die LEDs auf dem Laufwerkträger zeigen den Status der einzelnen Laufwerke an. Jeder Laufwerkträger verfügt über zwei LEDs: eine Aktivitäts-LED (grün) und eine Status-LED (zweifarbig grün/gelb). Die Aktivitäts-LED blinkt immer dann auf, wenn auf das Laufwerk zugegriffen wird.
Seite 130: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
Seite 131 Tabelle 40. Bedienelemente der Systemdiagnose (fortgesetzt) Menü Beschreibung an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde. Systemdiagnose und Anzeigecodes...
Seite 132: Wie Sie Hilfe Bekommen
Sie können den Quick Resource Locator (QRL), der sich auf dem Informations-Tag an der Vorderseite des R550-Systems verwenden, um auf Informationen über Dell EMC PowerEdge R550 zuzugreifen. Es gibt auch einen weiteren QRL für den Zugriff auf Produktinformationen, der sich auf der Rückseite der Systemabdeckung befindet.
Seite 133: Quick Resource Locator (Qrl) Für Das Poweredge R550-System
Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. ● Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell EMC kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
Seite 134 In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
Seite 135 „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...

Diese Anleitung auch für:

E75s-serie E75s001

Dell EMC PowerEdge R550 Installations- Und Servicehandbuch

Quicklinks

Verwandte Anleitungen für Dell EMC PowerEdge R550

Inhaltszusammenfassung für Dell EMC PowerEdge R550

Diese Anleitung auch für:

Inhaltsverzeichnis
