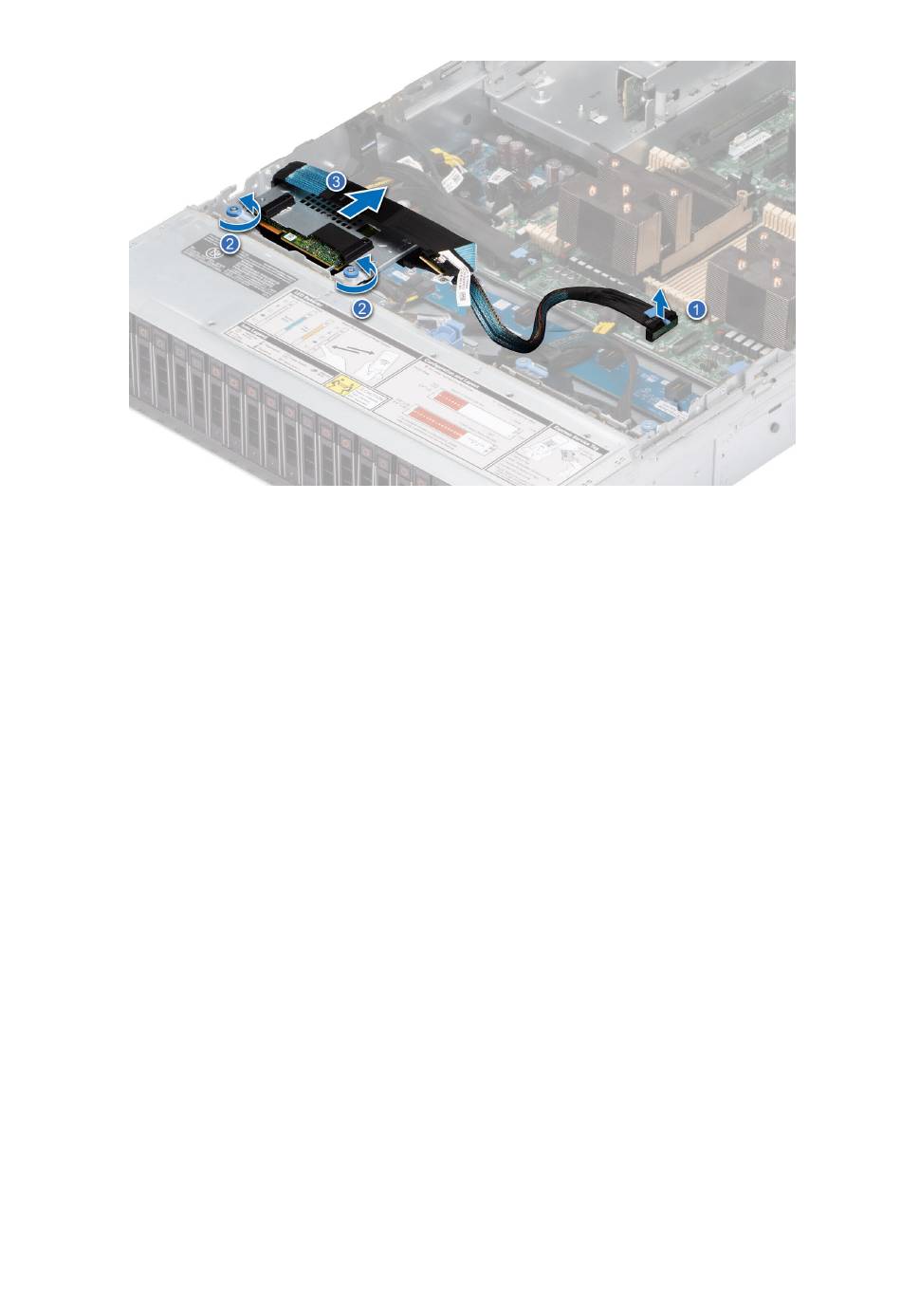

Abbildung 106. Entfernen des rückseitig montierten PERC-Frontmoduls
Nächste Schritte
Setzen Sie das rückseitig montierte PERC-Frontmodul wieder ein.
Installieren des rückseitig montierten PERC-Frontmoduls
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel
3. Entfernen Sie die Abdeckung der
4. Falls installiert, entfernen Sie das
5. Entfernen Sie das Kühlungslüftergehäuse.
6. Verlegen Sie das Kabel korrekt, damit es nicht abgeklemmt oder gequetscht wird.
Schritte
1. Richten Sie die Anschlüsse des PERC-Frontmoduls auf die Anschlüsse auf dem Riser aus.
2. Schieben Sie das PERC-Frontmodul ein, bis das Modul mit der Laufwerkrückwandplatine verbunden ist.
3. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 die unverlierbaren Schrauben am PERC-Frontmodul.
112 Installieren und Entfernen von Systemkomponenten
Before working inside your system
Laufwerkrückwandplatine.
Kühlgehäuse.
(Vor der Arbeit an Komponenten im Inneren des Systems).
