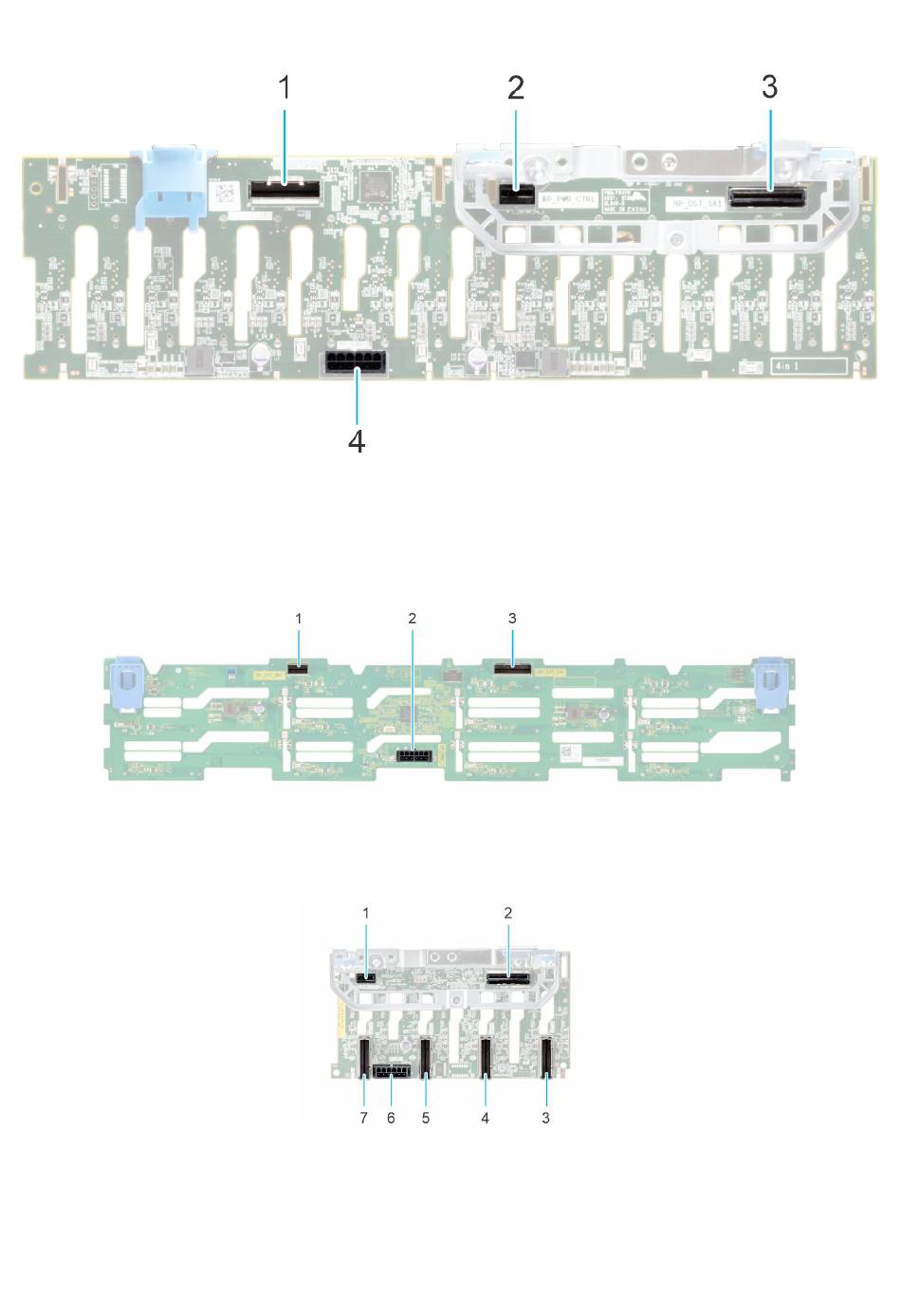

Abbildung 45. 16 x 2,5-Zoll-SAS/SATA-Rückwandplatinen
1. BP_DST_SB1
2. BP_PWR_CTRL (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine)
3. BP_DST_SB1
4. BP_PWR_1 (Stromversorgung der Rückwandplatine zur Hauptplatine)
Abbildung 46. 12 x 3,5-Zoll-SAS/SATA-Rückwandplatine
1. BP_DST_SB1
2. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine)
3. BP_DST_SA1
Abbildung 47. 8 x 2,5-Zoll-NVMe-Rückwandplatine
1. BP_PWR_CTRL
3. DST_PA1 (PCIe/NVMe-Anschluss)
2. BP_DST_SA1 (PERC zu Rückwandplatine)
4. DST_PB1 (PCIe/NVMe-Anschluss)
