H

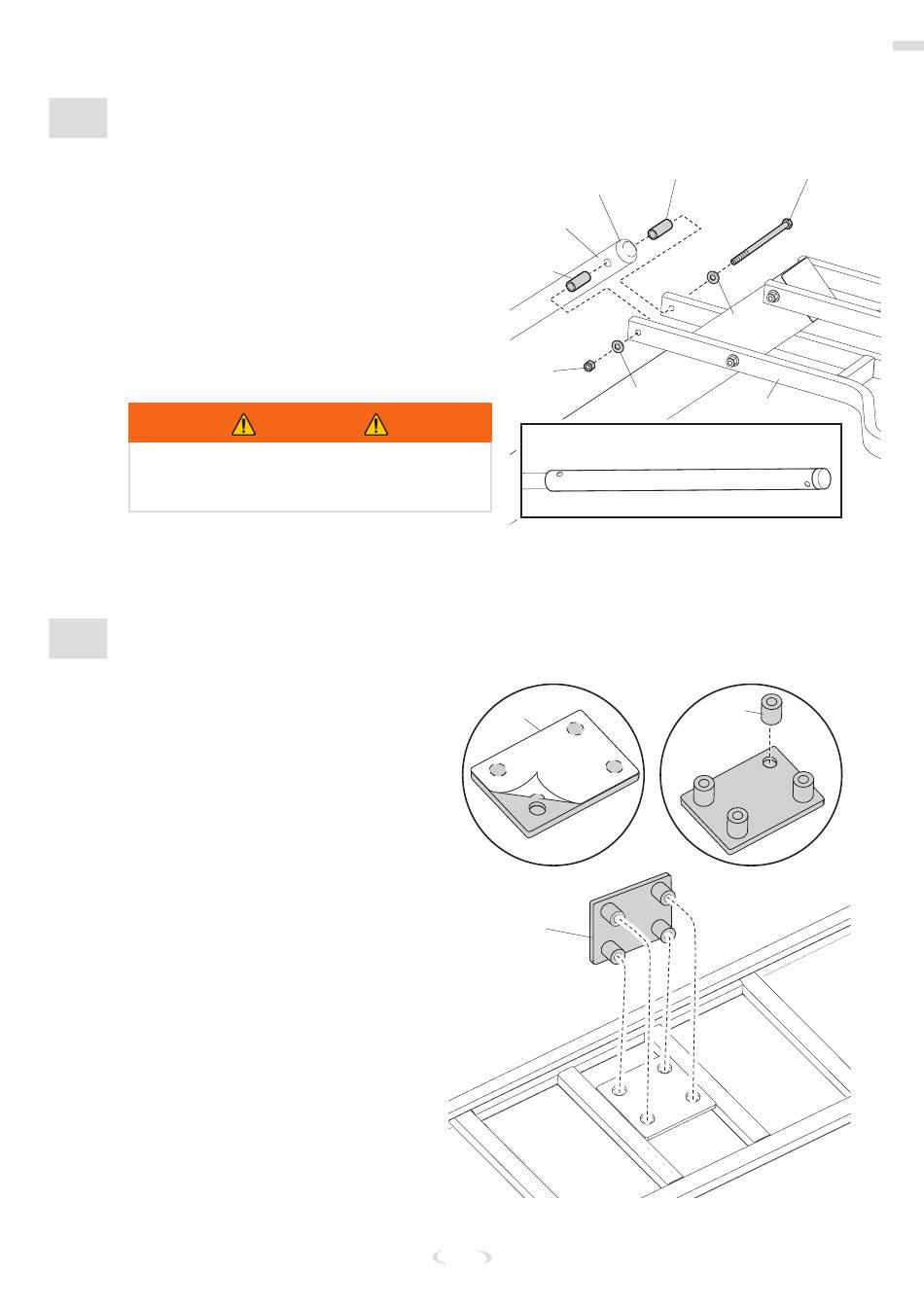

HUBROHRBAUGRUPPE ANBRINGEN
3. Während das System sicher auf dem
Sägebock ruht, die Schraubenlöcher des
inneren Spindelhub-Metallelements (17)
an den Schraubenlöchern der äußeren
Kunststoffhülse des Spindelhubelements
(18) ausrichten.
4. Die Spindelhubbaugruppe am unteren
Hubrohr (22) mit Schraube (A5),
Unterlegscheiben (A3), Distanzstücken (A7)
und Mutter (A2) anbringen.
5. Die Kappe für den Spindelhub wieder
aufsetzen (19).
DIE SCHRAUBE (A5) IN DER KONTERMUTTER (A2)
FESTZIEHEN, BIS SIE MIT DER AUSSENKANTE
DER KONTERMUTTER BÜNDIG ABSCHLIESST.
I
ABPRALLBOARD ANBRINGEN
1. Das Schaumstoffpolster (26) mit der
Haftfläche nach oben auf eine ebene
Fläche legen und die Schutzfolie
entfernen.
2. Jedes der Distanzstücke (25) aus
Stahl an den vier Löchern in der
Schaumstoffunterlage (26) ausrichten
und die Distanzstücke fest auf den
Klebstoff der Schaumstoffunterlage
drücken.
3. Die Stahldistanzstücke auf der
Baugruppe des Schaumstoffpolsters
an den Montagelöchern des
Abprallboards ausrichten und fest in
Position drücken.
WARNUNG
#19
#18
#A7
#A2
(Hülse Rückseite)
#26
#26
25
Oberen Teil des Hubsystems montieren
#A7
#A5
#A3
#A3
#22
#25
