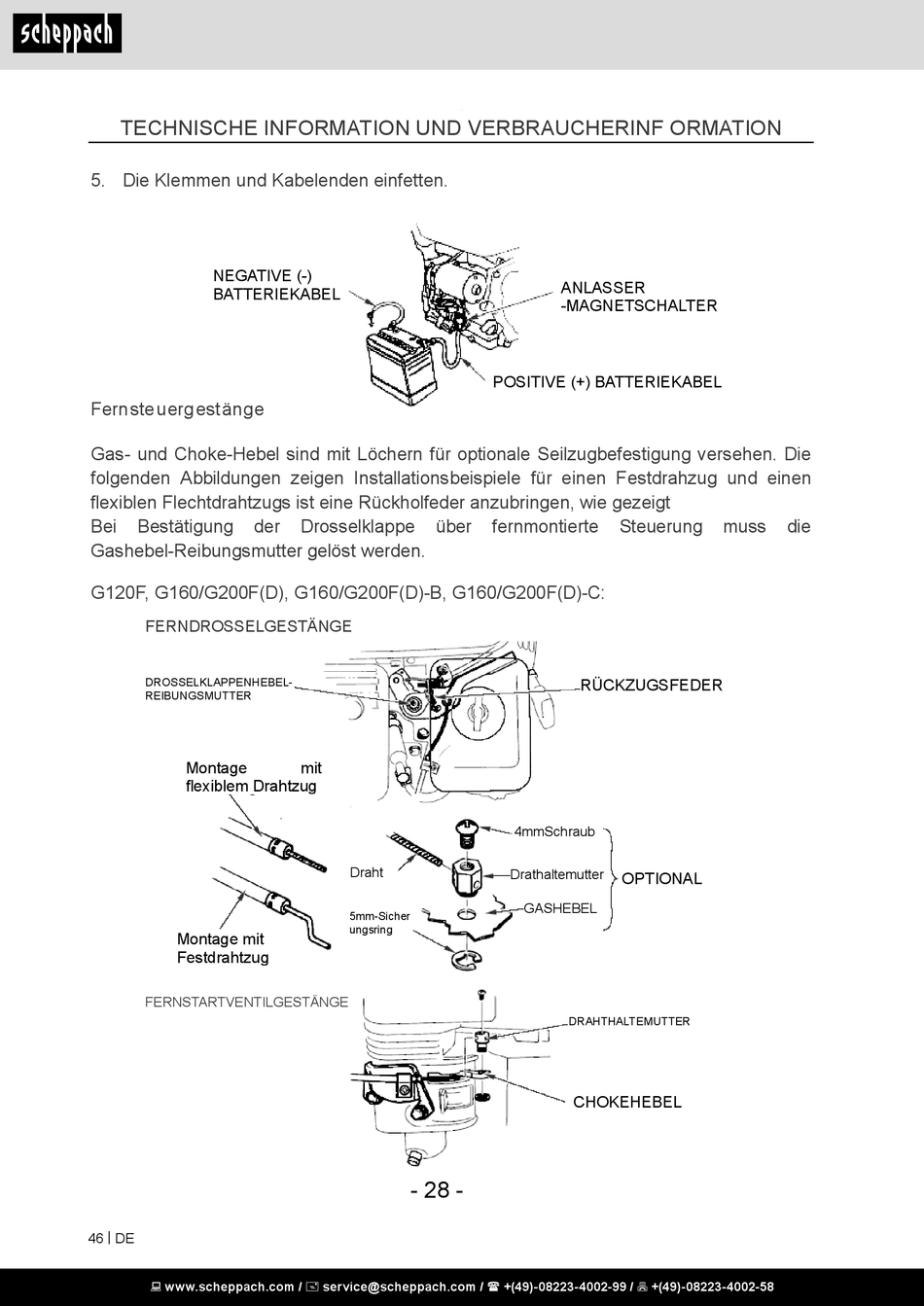

TECHNISCHE INFORMATION UND VERBRAUCHERINF ORMATION
5. Die Klemmen und Kabelenden einfetten.
NEGATIVE (-)
BATTERIEKABEL
Fern ste uerg estänge
Gas- und Choke-Hebel sind mit Löchern für optionale Seilzugbefestigung versehen. Die
folgenden Abbildungen zeigen Installationsbeispiele für einen Festdrahzug und einen
flexiblen Flechtdrahtzugs ist eine Rückholfeder anzubringen, wie gezeigt
Bei Bestätigung der
Gashebel-Reibungsmutter gelöst werden.
G120F, G160/G200F(D), G160/G200F(D)-B, G160/G200F(D)-C:
FERNDROSSELGESTÄNGE
DROSSELKLAPPENHEBEL-
REIBUNGSMUTTER
Montage
flexiblem Drahtzug
Montage mit
Festdrahtzug
FERNSTARTVENTILGESTÄNGE
46 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Drosselklappe über
mit
Draht
5mm-Sicher
ungsring
- 28 -
ANLASSER
-MAGNETSCHALTER
POSITIVE (+) BATTERIEKABEL
fernmontierte Steuerung
RÜCKZUGSFEDER
4mmSchraub
e
Drathaltemutter
OPTIONAL
GASHEBEL
DRAHTHALTEMUTTER
CHOKEHEBEL
muss die
