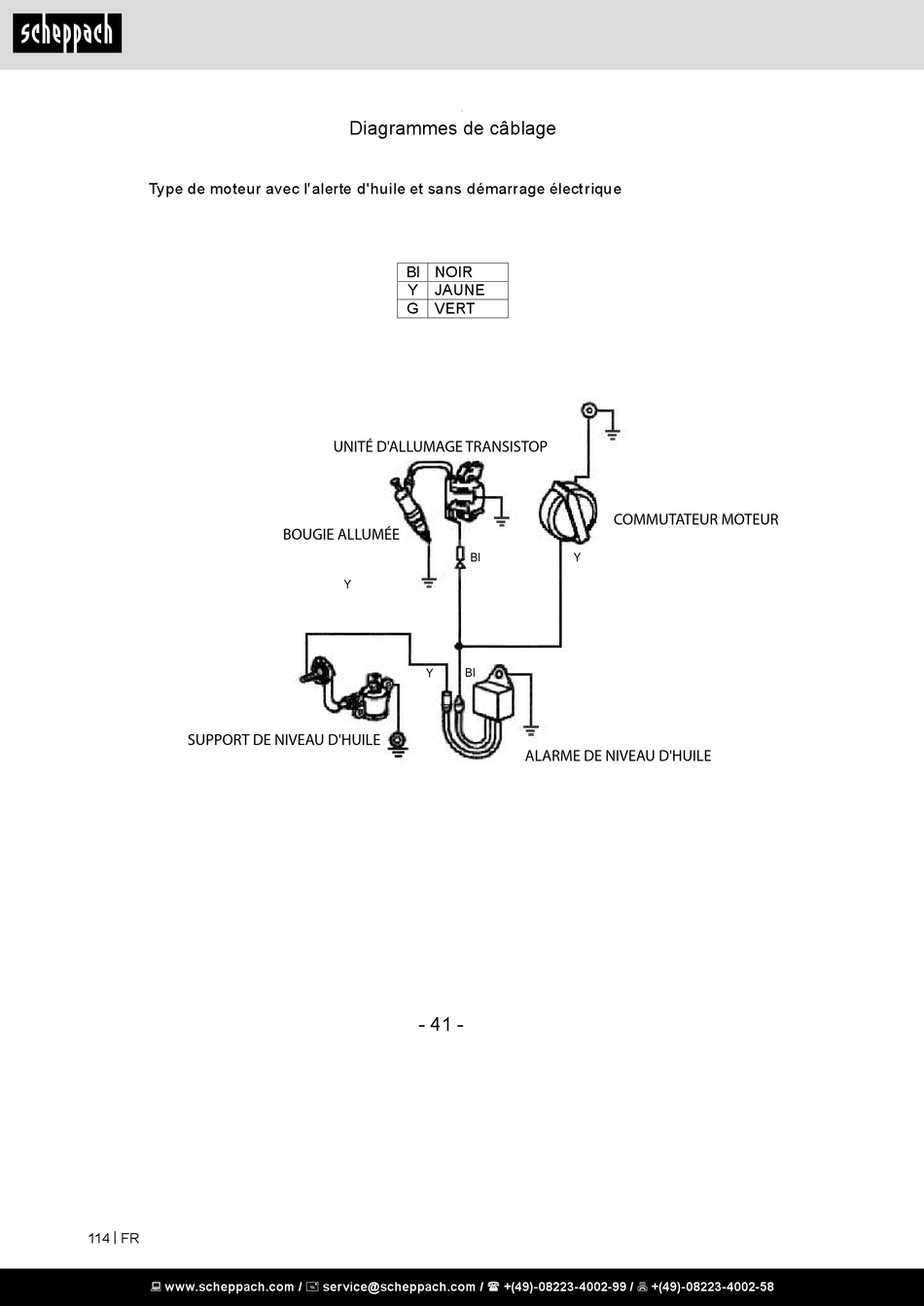

Diagrammes de câblage
Type de moteur avec l' alerte d'huile et sans démarrage élect riqu e
Bl NOIR
Y JAUNE
G VERT
UNITÉ D'ALLUMAGE TRANSISTOP
COMMUTATEUR MOTEUR
BOUGIE ALLUMÉE
Bl Y
Y
Y Bl
SUPPORT DE NIVEAU D'HUILE
ALARME DE NIVEAU D'HUILE
- 41 -
