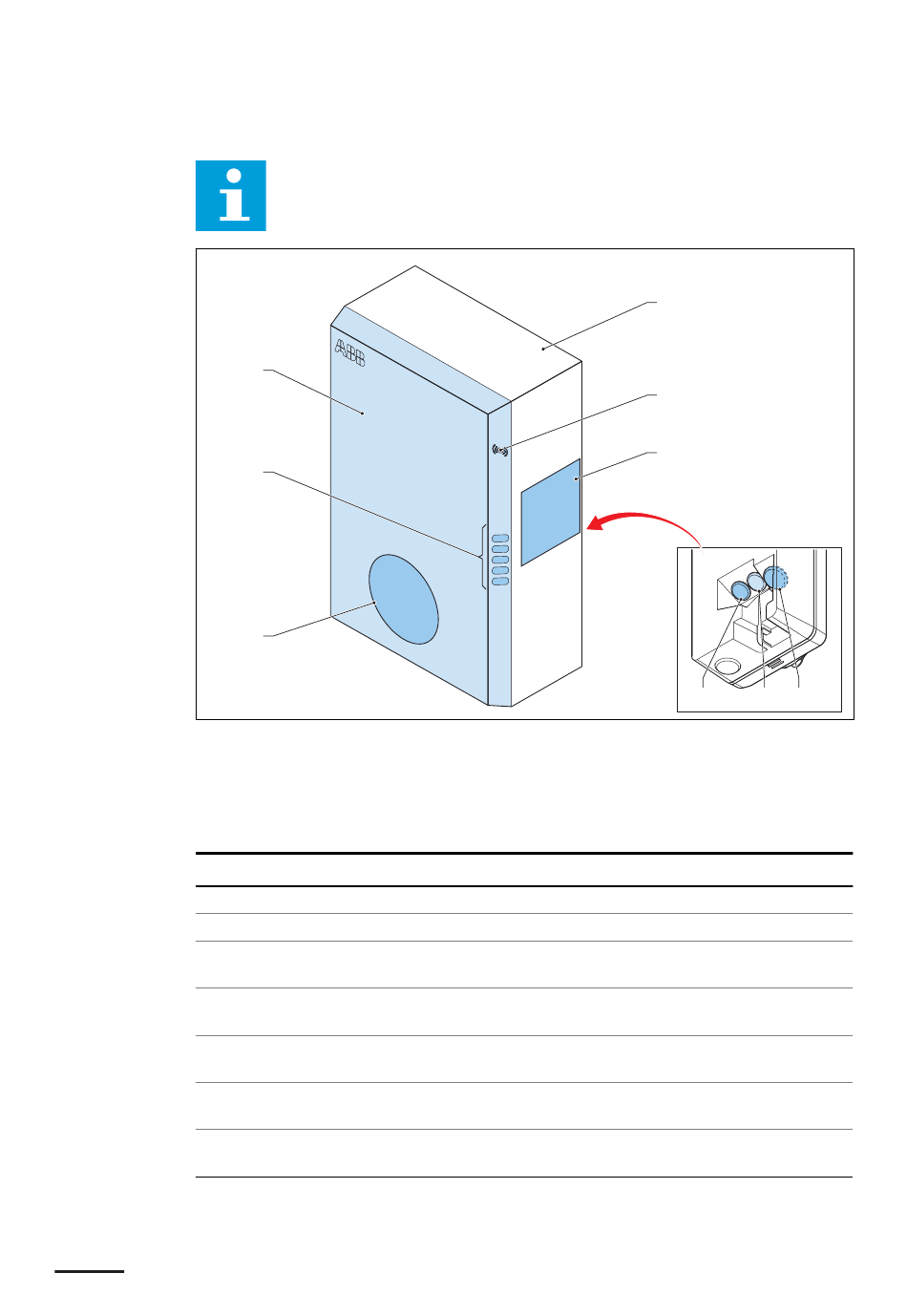

2.6.2 Überblick über die EVSE, Außenansicht
A
B
C
D
E
Teil
EV-Ladekabelanschluss
Öffnungen
LED-Anzeigen
Gehäuseabdeckung
Gehäuse
RFID-Lesegerät
Produktetikett
BCM.V3Y01.0-DE | 002
Hinweis: Die Abbildung zeigt das EVSE-Modell ohne Bildschirm.
F
E
A
EV-Ladekabelanschluss
Öffnungen für die Smart-Meter-
Anschlüsse
Öffnung für das Ethernet-Kabel
Öffnung für das AC-Eingangskabel
LED-Anzeigen
F Gehäuseabdeckung
G Gehäuse
H RFID-Lesegerät
I Produktetikett
Funktion
Um das EV-Ladekabel anzuschließen
Öffnungen für Kabel, die in die EVSE führen
Um den Zustand der EVSE und des Ladevorgangs an-
zuzeigen. Beachten Sie bitte Abschnitt 2.8.1.
Um den Benutzer daran zu hindern, auf die Installati-
ons- und Wartungsteile der EVSE zuzugreifen
Um nicht qualifizierten Personen den Zugang zum In-
neren der EVSE zu erschweren
Um den Start oder das Ende des Ladevorgangs mit ei-
ner RFID-Karte zu autorisieren
Zeigt die Kenninformationen der EVSE an. Beachten
Sie bitte Abschnitt 2.3.
Beschreibung
G
H
I
B C D
