Beschreibung

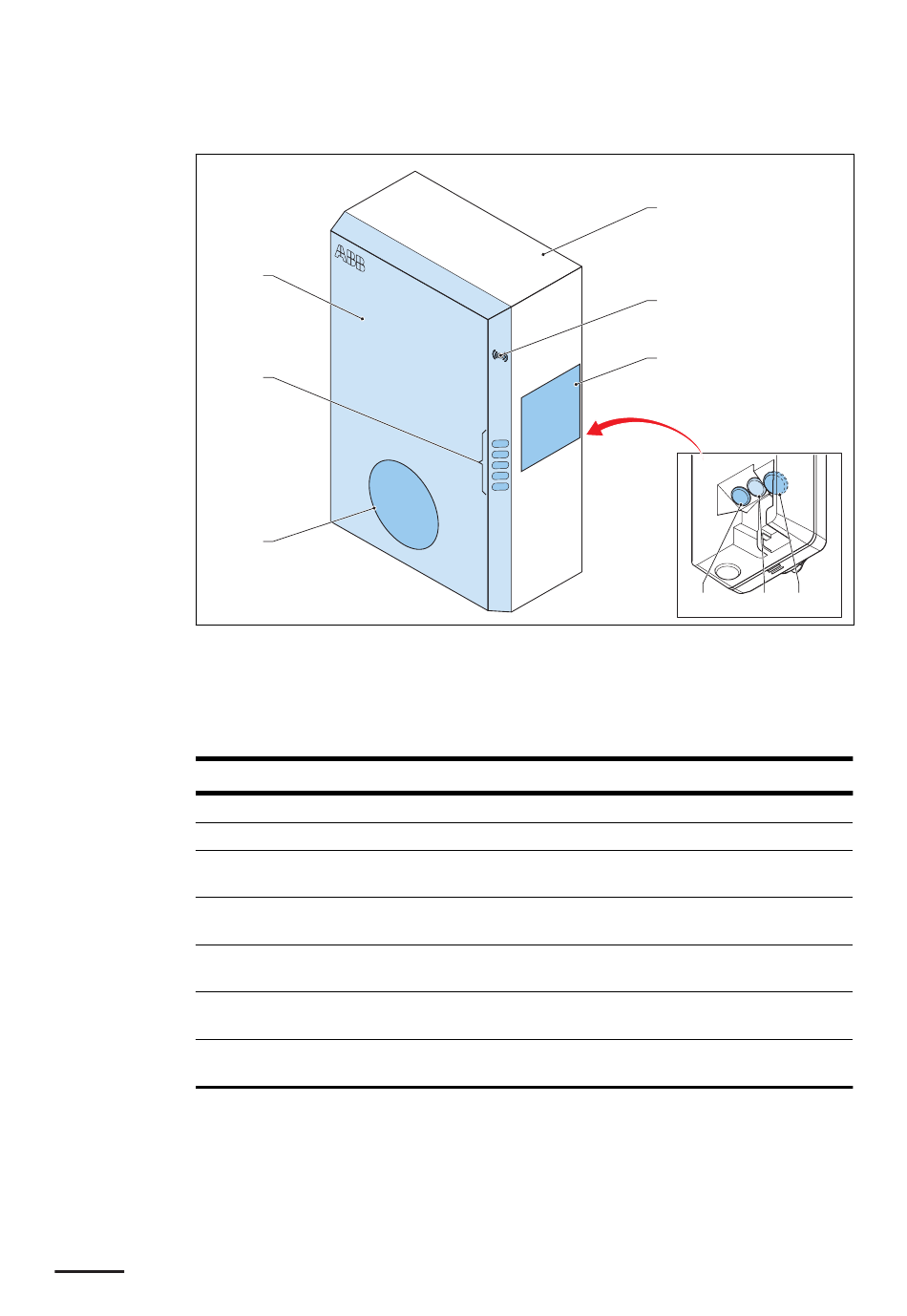

2.5.2 Überblick über die EVSE, Außenansicht
A
B
C
D
E
Teil
EV-Ladekabelanschluss
Öffnungen
LED-Anzeigen
Gehäuseabdeckung
Gehäuse
RFID-Lesegerät
Typenschild
16
F
E
A
EV-Ladekabelanschluss
Öffnungen für die Smart-Meter-
Anschlüsse
Öffnung für das Ethernet-Kabel
Öffnung für das AC-Eingangskabel
LED-Anzeigen
F Gehäuseabdeckung
G Gehäuse
H RFID-Lesegerät
I Typenschild
Funktion
Um das EV-Ladekabel anzuschließen
Öffnungen für Kabel, die in die EVSE führen
Um den Zustand der EVSE und des Ladevorgangs an-
zuzeigen. Siehe Abschnitt
Um den Benutzer daran zu hindern, auf die Installati-
ons- und Wartungsteile der EVSE zuzugreifen
Um nicht qualifizierten Personen den Zugang zum In-
neren der EVSE zu erschweren
Um den Start oder das Ende des Ladevorgangs mit ei-
ner RFID-Karte zu autorisieren
Zeigt die Kenninformationen der EVSE an. Siehe Ab-
schnitt 2.3 .
G
H
I
B C D
2.7.1
.
