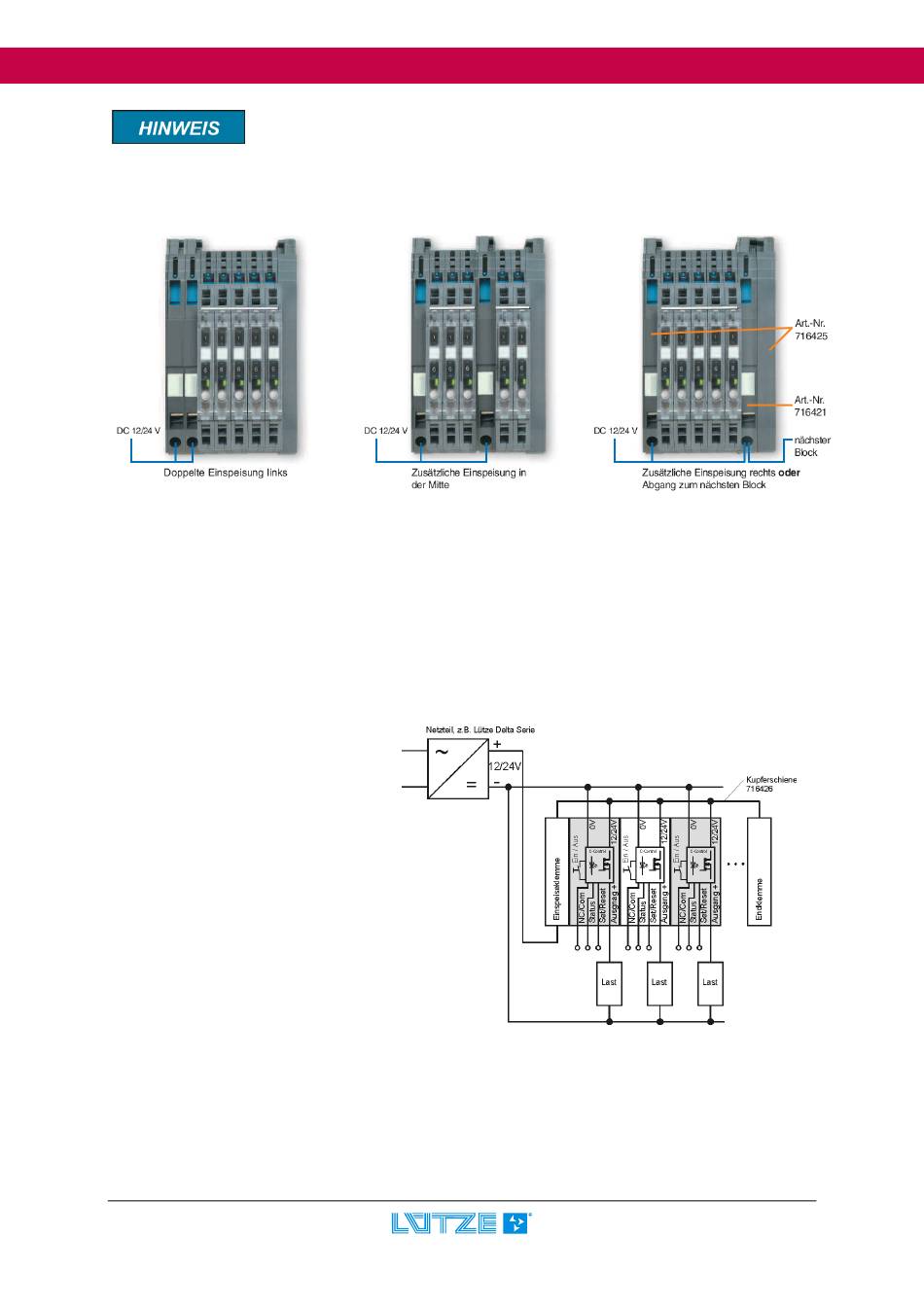

Der max. Strom einer Einspeiseklemme beträgt 40A. Um einen Strom > 40A in
das System einzuspeisen können, empfehlen wir die zusätzliche Verwendung
einer oder mehrerer Einspeiseklemmen vom Typ 716421. Somit ist ein
Maximalausbau mit 160A möglich (begrenzt durch die 3x10mm Kupferschiene).
B) Direkteinspeisung in den Überwachungsbaustein
Anstelle einer Versorgung über die Einspeiseklemme erfolgt hier die Versorgung über eine
Direktverdrahtung auf die Klemme (6). Alle anderen Funktionen entsprechen den unter A) gemachten
Angaben. (Einspeise- und Endklemme 1 und 3 entfallen)
2.2.2
Prinzipschaltbild
a) mit Einspeiseset
LOCC-Box-Net_1.61_HB_DE
Handbuch LOCC-Box, LOCC-Pads
9
