Handbuch LOCC-Box-Net, LOCC-Pads

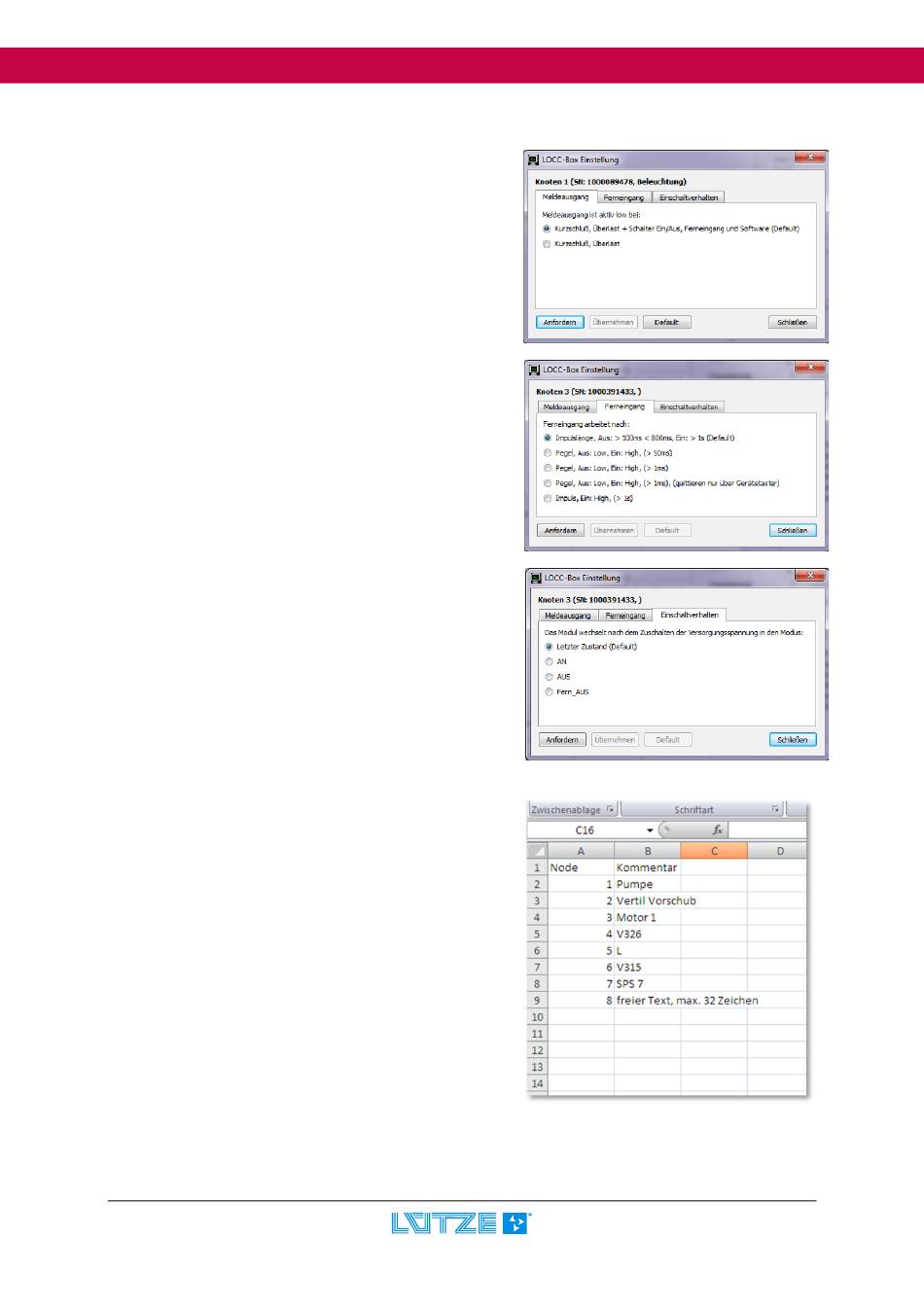

Ø Meldeausgang
Der Meldeausgang dient zur Fehlererfassung und kann
auf 2 Betriebsarten parametriert werden. Der Pegel
High ist vorhanden, wenn der Ausgang zugeschaltet
ist. Sobald die LOCC-Box-Net durch Überlast oder
Kurzschluss auslöst, erfolgt ein Wechsel auf aktiv Low
oder zusätzlich per Schalter, Ferneingang oder
Software (Default – Einstellung).
Ø Ferneingang
Dieser bietet dem Anwender 5 Möglichkeiten, um die
LOCC-Box-Net ein- bzw. auszuschalten. Dies kann
über Impulslänge oder über Pegel erfolgen. In der
Betriebsart „Pegel" wird die LOCC-Box-Net wie ein
Solid-State-Relais verwendet.
Impulslänge Ein/Aus entspricht der Default-Einstellung.
Ø Einschaltverhalten
Diese Einstellung beschreibt den Zustand nach dem
Zuschalten der Versorgungsspannung. Die Default-
Einstellung ist immer der letzte Zustand.
Applikationsbedingt kann auch AN, AUS oder
Fern_AUS gewählt werden.
Mit "Anfordern" kann die momentane Einstellung
abgefragt werden. "Übernehmen" sendet die Auswahl
an die LOCC-Box-Net. "Default" stellt die
Standardeinstellung wieder her.
3.5.9
Extra / LOCC-Box Info
LOCC-Box Info dient zum Import von Kommentaren.
Im Kapitel 3.5.1 wurde bereits die manuelle Änderung
der Kommentare beschrieben.
Für den Import wird eine CSV-Datei mit beliebigen
Namen benötigt. Der Aufbau ist wie folgt.
24
LOCC-Box-Net_1.61_HB_DE
