2.4

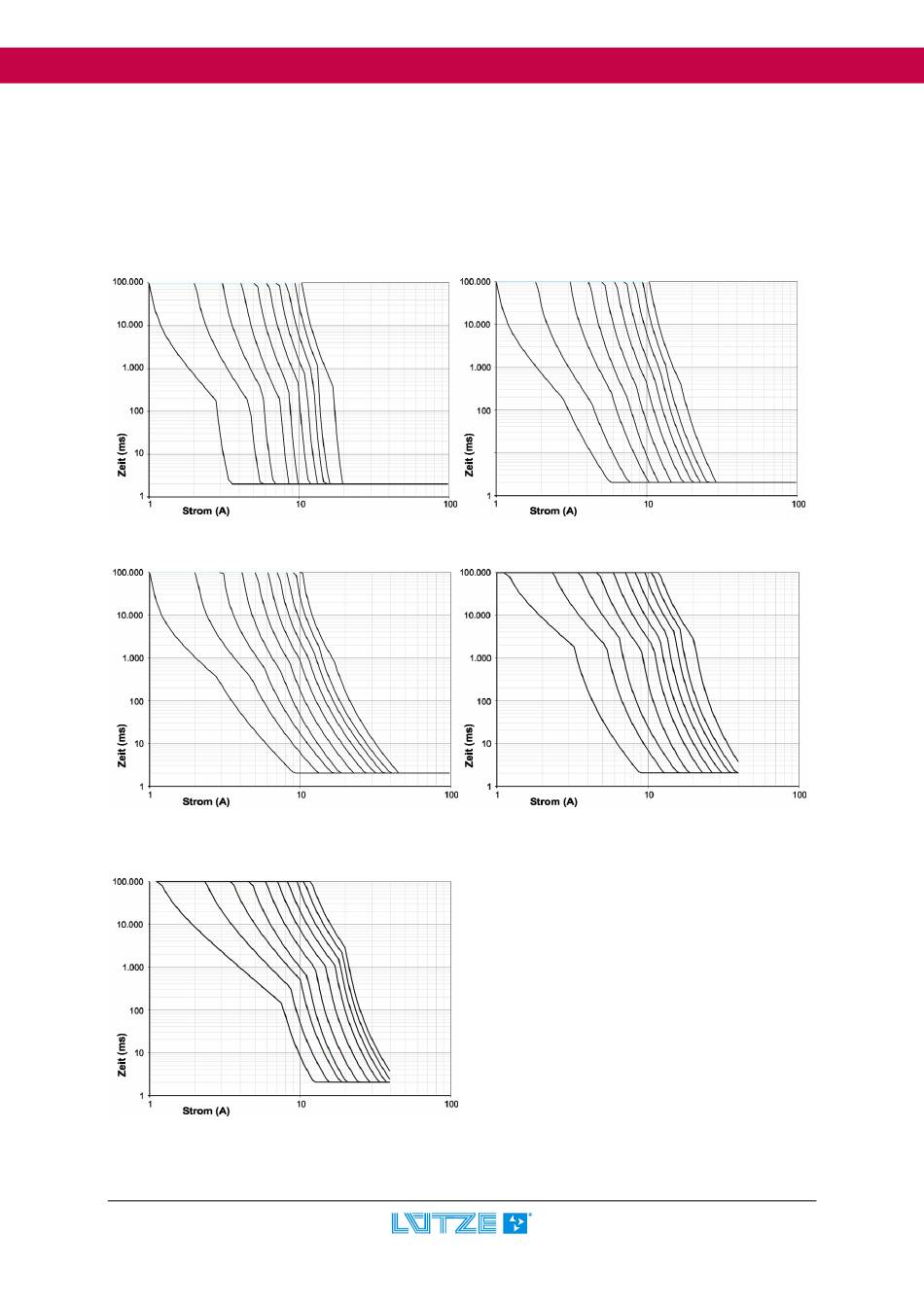

Kennlinien

Die LOCC-Box-Net bietet die Möglichkeit, 10 Charakteristiken zu implementieren. Bis zum Erzeugnis-
stand E06 sind die ersten 3 Schalterstellungen (C) in der Reihenfolge 1 = flink, 2 = mittel und 3 =
träge_1 realisiert. Ab dem Erzeugnisstand E07 sind die Stellungen 4 = träge_2 und 5 = träge_3
zusätzlich belegt. Alle weiteren Schalterstellungen entsprechen jeweils der letzten Charakteristik.
1. Schalterstellung, Charakteristik flink
1 2 3 4 5 6 7 8 9 10
3. Schalterstellung, Charakteristik träge 1
1 2 3 4 5 6 7 8 9 10
5. Schalterstellung, Charakteristik träge 3
1 2 3 4 5 6 7 8 9 10
14
2. Schalterstellung, Charakteristik mittel
1 2 3 4 5 6 7 8 9 10
4. Schalterstellung, Charakteristik träge 2
1 2 3 4 5 6 7 8 9 10
