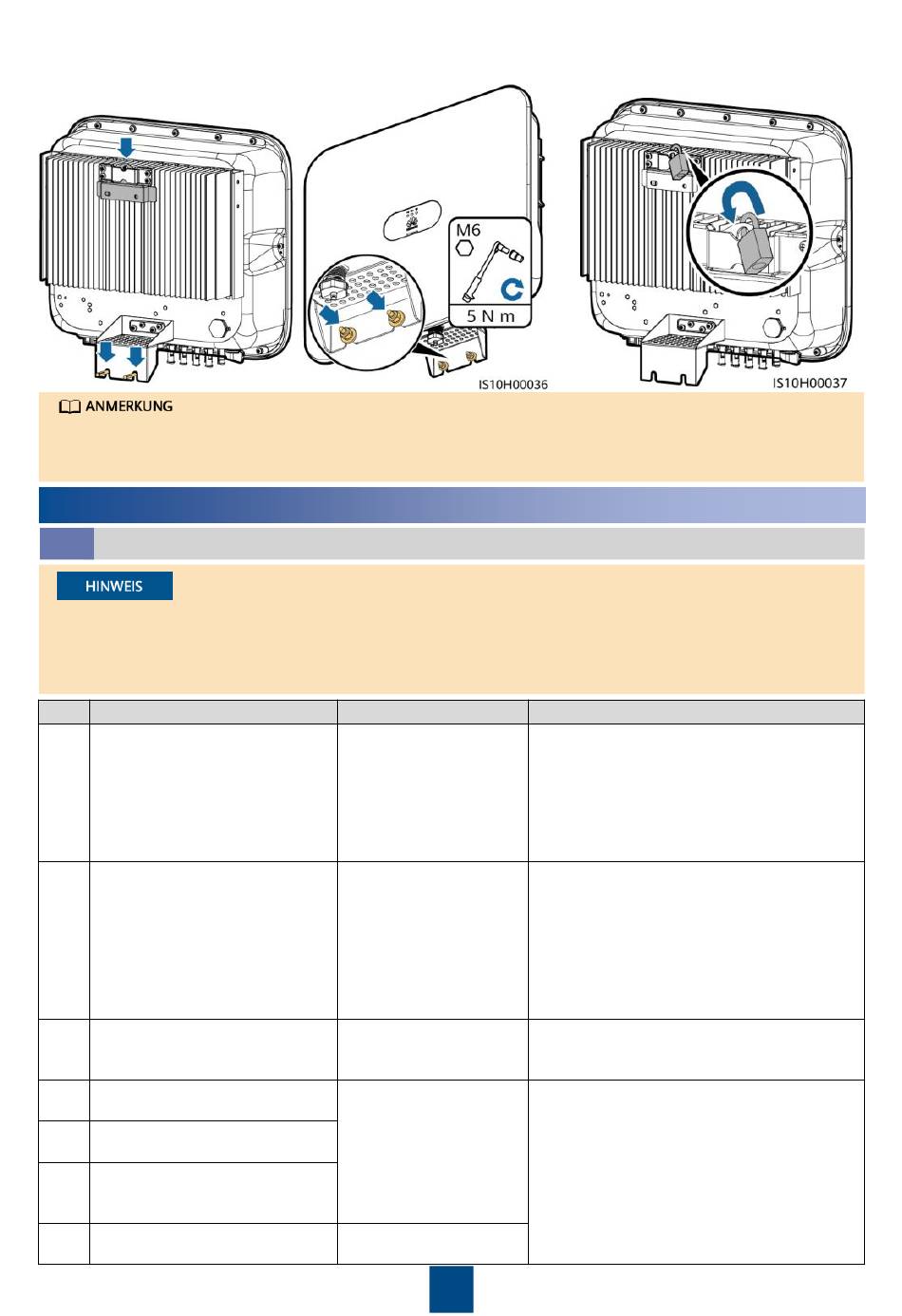

3. Montieren Sie den Wechselrichter auf der
Montagehalterung.
Bereiten Sie selbst ein geeignetes Diebstahlschutz-Schloss für den Lochdurchmesser (Ф8 mm)
vor und stellen Sie sicher, dass das Schoss erfolgreich montiert werden kann. Es wird ein
wasserdichtes Schloss für den Außenbereich empfohlen.
3
Elektrische Anschlüsse
3.1
Vorbereiten der Installation
•
Schließen Sie die Kabel gemäß den örtlichen Installationsgesetzen und -bestimmungen an.
•
Bevor Sie die Kabel anschließen, vergewissern Sie sich, dass der DC-Schalter des Wechselrichters
und alle Schalter für die Verbindung mit dem Wechselrichter auf „OFF" stehen. Andernfalls
kann die im Wechselrichter anliegende Hochspannung zu Stromschlägen führen.
Anz. Aufgabe
1
PE-Kabel
2
AC-Ausgangsstromkabel
3
DC-Eingangsstromkabel
4
(Optional) RS485-
Kommunikationskabel
5
(Optional) RS485-
Leistungsmesser-Signalkabel
6
(Optional) Signalkabel mit
Schalter für schnelles
Herunterfahren
7
(Optional) Netzplanungs-
signalkabel
Typ
Einadriges
Kupferkabel für den
Außenbereich
Kupferkabel für den
Außenbereich
Standardmäßiges PV-
Kabel für den
Außenbereich
Zweiadriges
abgeschirmtes
verdrilltes Kabel für
den Außenbereich
Fünfadriges Kabel für
den Außenbereich
4
4. (Optional) Bringen Sie ein Schloss
als Diebstahlsicherung an.
Technische Daten
Leiterquerschnittsfläche:
2
•
≥ 6 mm
(SUN2000-8KTL-
M2/SUN2000-10KTL-M2/SUN2000-
12KTL-M2)
2
•
≥ 10 mm
(SUN2000-15KTL-
M2/SUN2000-17KTL-M2/SUN2000-
20KTL-M2)
Leiterquerschnittsfläche:
2
•
6–16 mm
(SUN2000-8KTL-
M2/SUN2000-10KTL-M2/SUN2000-
12KTL-M2)
2
•
10–16 mm
(SUN2000-15KTL-
M2/SUN2000-17KTL-M2/SUN2000-
20KTL-M2)
Kabelaußendurchmesser: 11-26 mm
•
Leiterquerschnittsfläche: 4–6 mm
•
Kabelaußendurchmesser: 5,5-9 mm
•
Leiterquerschnittsfläche: 0.2–1 mm
2
(0.5 mm
wird empfohlen)
•
Kabelaußendurchmesser: 4-11 mm
2
2
