iSCSI-Einstellungen
Der Host sollte für Redundanz mit zwei unterschiedlichen Ethernet-Switches verkabelt werden.
Wenn Sie Switches mit gemischtem Datenverkehr verwenden (LAN/iSCSI), sollte ein VLAN erstellt werden, um den iSCSI-Datenverkehr
vom restlichen Switch-Datenverkehr zu isolieren.
Beispiel für die Zuweisung von iSCSI-Port-Adressen
In der folgenden Abbildung und in den unterstützenden Tabellen finden Sie Beispiele für iSCSI-Port-Adresszuweisungen mit zwei
redundanten Switches und zwei IPv4-Subnetzen:
ANMERKUNG: Für jede Beschriftungsnummer finden Sie in der Tabellenzeile die Adressen im Datenpfad.

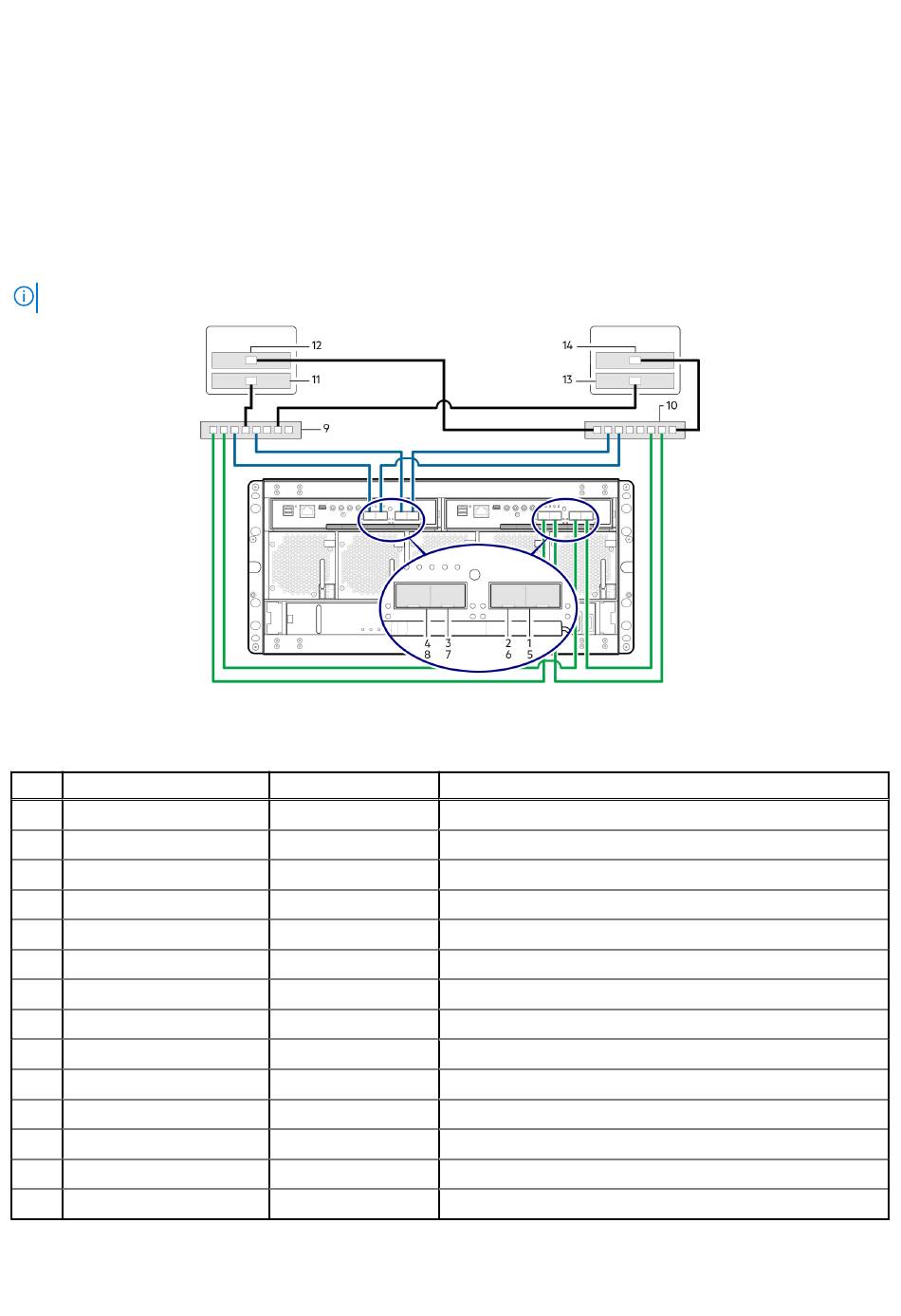

Abbildung 18. Beispiel mit zwei Subnetz-Switches (IPv4)
Tabelle 3. Beispiel mit zwei Subnetz-Switches
Nein. Gerät
1 A0
2 A1
3 A2
4 A3
5 B0
6 B1
7 B2
8 B3
9 Switch A
10 Switch B
11 Hostserver 1, Port 0
12 Hostserver 1, Port 1
13 Hostserver 2, Port 0
14 Hostserver 2, Port 1
IP-Adresse Subnetz
192.68.10.200 10
192.68.11.210 11
192.68.10.220 10
192.68.11.230 11
192.68.10.205 10
192.68.11.215 11
192.68.10.225 10
192.68.11.235 11
k. A. k. A.
k. A. k. A.
192.68.10.20 10
192.68.11.20 11
192.68.10.21 10
192.68.11.21 11
