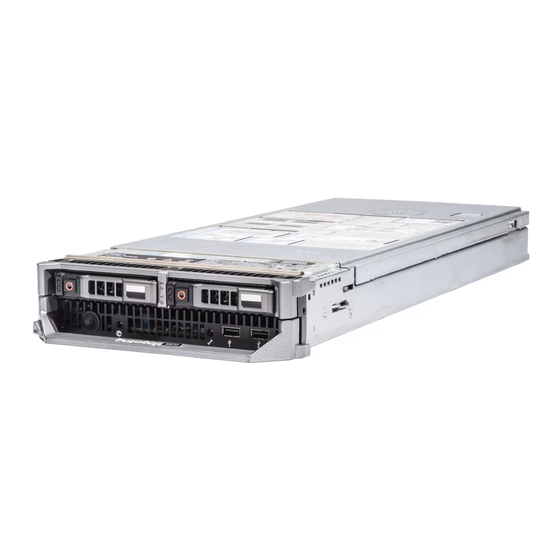

Dell PowerEdge M630-Systeme (VRTX-
Gehäuse)
Benutzerhandbuch
Vorschriftenmodell: HHB
Vorschriftentyp: HHB005
August 2020
Rev. A01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerEdge M630

Inhaltszusammenfassung für Dell PowerEdge M630

  • Seite 1 Dell PowerEdge M630-Systeme (VRTX- Gehäuse) Benutzerhandbuch Vorschriftenmodell: HHB Vorschriftentyp: HHB005 August 2020 Rev. A01...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017 –2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Dell PowerEdge M630p – Übersicht ...................7 Unterstützte Konfigurationen für das PowerEdge-System M630p................7 Frontblende.................................... 8 2,5-Zoll-Festplatten- bzw. -SSD-System........................9 1,8-Zoll-SSD-System..............................10 Diagnoseanzeigen................................10 iDRAC Direct-LED-Anzeigecodes..........................11 Verwenden von USB-Diskettenlaufwerken oder USB-DVD/CD-Laufwerken............11 Anzeigemuster für Festplatten und SSDs........................12 Ausfindigmachen der Service-Tag-Nummer Ihres Systems...................13 Kapitel 2: Dokumentationsangebot....................14...
  • Seite 4 System-Setup-Programm..............................26 Anzeigen von „System Setup“ (System-Setup)......................27 Details zu „System Setup“ (System-Setup)......................27 System BIOS.................................. 27 Dienstprogramm für die iDRAC-Einstellungen......................52 Geräteeinstellungen...............................53 Dell Lifecycle Controller..............................53 Integrierte Systemverwaltung............................. 53 Start-Manager..................................53 Anzeigen des Boot Manager (Start-Managers)......................54 Hauptmenü des Start-Managers..........................54 PXE-Boot..................................... 55 Kapitel 6: Einsetzen und Entfernen von Servermodulkomponenten...........
  • Seite 5 Modul Vertrauenswürdige Plattform......................... 127 Systembatterie................................... 129 Austauschen der NVRAM-Stützbatterie........................129 Kapitel 7: Verwenden der Systemdiagnose..................132 Integrierte Dell-Systemdiagnose............................132 Ausführen der integrierten Systemdiagnose......................132 Ausführen der integrierten Systemdiagnose über ein externes Medium.............. 133 Systemdiagnose Bedienelemente..........................133 Kapitel 8: Jumper und Anschlüsse ....................134 Jumper-Einstellungen auf der Systemplatine.........................134...
  • Seite 6 Fehlerbehebung bei einer internen SD-Karte......................... 140 Fehlerbehebung bei Prozessoren............................. 141 Störungen bei der Systemplatine beheben........................141 Störungen bei der NVRAM-Stützbatterie beheben...................... 142 Kapitel 10: Wie Sie Hilfe bekommen....................143 Kontaktaufnahme mit Dell EMC............................143 Zugriff auf Systeminformationen mithilfe von QRL.......................143 Quick Resource Locator für M630p.......................... 144 Inhaltsverzeichnis...

  • Seite 7: Kapitel 1: Dell Poweredge M630P - Übersicht

    Dell PowerEdge M630p – Übersicht Das System Dell PowerEdge M630p ist ein Servermodul mit halber Bauhöhe, das auf dem PowerEdge M1000e- und dem PowerEdge VRTX-Gehäuse installiert werden kann und Folgendes unterstützt: ● Ein oder Zwei Intel Xeon E5-2600 v3 oder E5-2600 v4-Prozessoren ●...

  • Seite 8: Frontblende

    Abbildung 1. M630p-Konfiguration – Übersicht Frontblende Zu den Merkmalen auf der Vorderseite gehören die USB-Verwaltungsschnittstelle, die iDRAC Direct-LED-Anzeige, der Schlittengriff und die Statusanzeige. Dell PowerEdge M630p – Übersicht...

  • Seite 9: 2,5-Zoll-Festplatten- Bzw. -Ssd-System

    Der USB-Managementport kann als regulärer USB- iDRAC verwalteter USB-Port Port genutzt werden oder Zugriff auf die Funktionen des iDRAC bereitstellen. Weitere Informationen finden Sie im Dokument integrated Dell Remote Access Controller User‘s Guide (Benutzerhandbuch für den integrated Dell Remote Access Controller) unter Dell.com/idracmanuals.

  • Seite 10: 1,8-Zoll-Ssd-System

    Der USB-Managementport kann als regulärer USB- iDRAC verwalteter USB-Port Port genutzt werden oder Zugriff auf die Funktionen des iDRAC bereitstellen. Weitere Informationen finden Sie im Dokument integrated Dell Remote Access Controller User‘s Guide (Benutzerhandbuch für den integrated Dell Remote Access Controller) unter Dell.com/idracmanuals.

  • Seite 11: Idrac Direct-Led-Anzeigecodes

    USB-DVD/CD-Laufwerk, eine Tastatur oder eine Maus anschließen können. Die USB-Laufwerke können zur Konfiguration des Servermoduls verwendet werden. So bestimmen Sie das USB-Diskettenlaufwerk als Boot-Laufwerk: 1. Schließen Sie das USB-Laufwerk an. 2. Starten Sie das System neu. Dell PowerEdge M630p – Übersicht...

  • Seite 12: Anzeigemuster Für Festplatten Und Ssds

    Blinkt grün, gelb und erlischt dann Vorausgesagter Laufwerksausfall Blinkt gelb, viermal pro Sekunde Laufwerk ausgefallen Stetig grün Laufwerk online Blinkt drei Sekunden lang grün, drei Sekunden lang gelb und Wiederaufbau abgebrochen erlischt nach sechs Sekunden Dell PowerEdge M630p – Übersicht...

  • Seite 13: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems

    Express-Servicecode und die Express-Service-Tag-Nummer an der Vorderseite des Systems finden, indem Sie das Informationsschild herausziehen. Alternativ können sich diese Informationen auch auf einem Aufkleber auf dem Systemgehäuse befinden. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Dell PowerEdge M630p – Übersicht...

  • Seite 14: Kapitel 2: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle.
  • Seite 15 „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems www.dell.com/poweredgemanuals Management Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu www.dell.com/openmanagemanuals Einrichtung, Verwendung und >...
  • Seite 16 Tabelle 6. Zusätzliche Dokumentationsressourcen für Ihr System (fortgesetzt) Task Dokument Speicherort Dokumente zu OpenManage Connections Enterprise Systems Management. Arbeiten mit Dell PowerEdge RAID- Weitere Informationen zum www.dell.com/ Controller Verständnis der Funktionen der Dell storagecontrollermanuals PowerEdge RAID-Controller (PERC), Software RAID-Controller, BOSS-...

  • Seite 17: Kapitel 3: Technische Daten

    Treiber – Technische Daten • Anschlüsse und Stecker – Technische Daten • Grafik – Technische Daten • Umgebungsbedingungen Gehäuseabmessungen Abbildung 6. Gehäuseabmessungen Tabelle 7. Gehäuseabmessungen des Systems Dell PowerEdge M630p System- PowerEdge M630p 192,3 mm 50,3 mm 544,3 mm Technische Daten...

  • Seite 18: Gehäusegewicht

    Gehäusegewicht Tabelle 8. Gehäusegewicht System Höchstgewicht PowerEdge M630p 6,8 kg (14,99 lb) Prozessor – Technische Daten Das System PowerEdge M630p unterstützt maximal zwei Prozessoren der Produktfamilie Intel Xeon E5-2600 v3 oder Xeon E5-2600 v4. VORSICHT: Verwenden Sie für Prozessoren mit 105 W, 120 W oder 135 W Kühlkörper mit 68 mm Breite. VORSICHT: Verwenden Sie für Prozessoren mit 135 W (vier, sechs oder acht Kerne) oder mit 145 W Kühlkörper mit 86 mm Breite.

  • Seite 19: Pcie-Mezzaninkartensteckplätze

    PCIe-Mezzaninkartensteckplätze Das System PowerEdge M630p unterstützt zwei PCIe x8 Gen2-Steckplätze für den Anschluss von PCIe-Mezzaninkarten.. Treiber – Technische Daten Festplattenlaufwerke Das SystemPowerEdge M630p unterstützt Folgendes: ● Bis zu zwei hot-swap-fähige 2,5-Zoll-SAS- oder SATA-Festplatten oder -SAS- oder SATA- oder PCIe-SSDs SSDs Das SystemPowerEdge M630p unterstützt Folgendes: ●...

  • Seite 20: Grafik - Technische Daten

    Das System PowerEdge M630p unterstützt einen Matrox G200 VGA-Controller, der in iDRAC integriert ist, sowie 2 GB, gemeinsam genutzt mit iDRAC-Anwendungsspeicher. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter Dell.com/environmental_datasheets. Tabelle 11. Temperatur – Technische Daten Temperatur Technische Daten Bei Lagerung -40 °C bis 65 °C (–40 °F bis 149 °F)

  • Seite 21: Partikel- Und Gasförmige Verschmutzung - Technische Daten

    Tabelle 15. Maximale Höhe – Technische Daten Maximale Höhe über NN Technische Daten Betrieb 3048 m (10.000 Fuß) Bei Lagerung 12.000 m (39.370 Fuß). Tabelle 16. Herabstufung der Betriebstemperatur – Technische Daten Temperatur Technische Daten Bis zu 35 °C (95 °F) Maximale Temperatur verringert sich um 1 °C/300 m (1 °F/ 547 Fuß) oberhalb von 950 m (3.117 Fuß).

  • Seite 22: Erweiterte Betriebstemperatur

    ● Bei Temperaturen unter 5 °C darf kein Kaltstart durchgeführt werden. ● Prozessoren mit 135 W (vier, sechs oder acht Kerne) und 145 W werden nicht unterstützt. ● Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. ● PCIe-SSD wird nicht unterstützt.

  • Seite 23: Kapitel 4: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Seite 59 iDRAC-Konfiguration Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um die Arbeit von System-Administratoren produktiver zu gestalten und die allgemeine Verfügbarkeit von Dell EMCSysteme zu verbessern. iDRAC weist Administratoren auf System-Probleme hin, unterstützt sie bei der Ausführung von Remote-System-Verwaltungsaufgaben und reduziert die Notwendigkeit, physisch auf die System zuzugreifen.

  • Seite 24: Optionen Für Die Einrichtung Der Idrac-Ip-Adresse

    ANMERKUNG: Sie müssen über lokale Anmeldeinformationen für den iDRAC verfügen, um sich lokal am iDRAC anzumelden. Weitere Informationen zur Anmeldung am iDRAC und zu iDRAC-Lizenzen finden Sie im neuesten „Integrated Dell Remote Access Controller User’s Guide“ (iDRAC-Benutzerhandbuch) unter Dell.com/idracmanuals. Optionen zum Installieren des Betriebssystems Wenn das ohne Betriebssystem geliefert wurde, installieren Sie das unterstützte Betriebssystem mithilfe einer der folgenden Ressourcen:...

  • Seite 25: Methoden Zum Download Von Firmware Und Treibern

    Dell.com/openmanagemanuals > OpenManage Deployment Toolkit Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

  • Seite 26: Kapitel 5: Vor-Betriebssystem-Verwaltungsanwendungen

    PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen Ihre System umfasst die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen: ● System-Setup-Programm ● Start-Manager ● Dell Lifecycle Controller ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Zugehörige Konzepte System-Setup-Programm auf Seite 26 Start-Manager auf Seite 53...

  • Seite 27: Anzeigen Von „System Setup" (System-Setup)

    Firmware-Schnittstelle)). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC- Parameter aktiviert oder deaktiviert werden. Weitere Informationen zur Verwendung dieses Dienstprogramms finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen.

  • Seite 28: Anzeigen Von "System Bios" (System-Bios)

    Verwandte Verweise Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) auf Seite 28 Boot Settings (Starteinstellungen) auf Seite 29 Netzwerkeinstellungen auf Seite 31 Systemsicherheit auf Seite 32 Systeminformationen auf Seite 37 Speichereinstellungen auf Seite 38 Prozessoreinstellungen auf Seite 40 SATA-Einstellungen auf Seite 42 Integrierte Geräte auf Seite 45 Serielle Kommunikation...

  • Seite 29: Boot Settings (Starteinstellungen)

    Option Beschreibung SATA- Gibt Optionen an, mit denen der integrierte SATA-Controller und die zugehörigen Ports aktiviert oder deaktiviert Einstellungen werden können. Boot Settings Zeigt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. Ermöglicht das Ändern der UEFI- (Starteinstellunge und BIOS-Starteinstellungen.

  • Seite 30: Details Zu "Boot Settings" (Starteinstellungen)

    ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis Moment, an dem das System den Startvorgang vollständig ausgeführt hat. Starten Sie dann das System erneut und versuchen Sie alles wieder. 3. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4.

  • Seite 31: Auswählen Des Systemstartmodus

    ● Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit- Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ● Aktuelle Informationen zu unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Verwandte Verweise Boot Settings (Starteinstellungen) auf Seite 29 Zugehörige Tasks...

  • Seite 32: Anzeigen Der Netzwerkeinstellungen

    Verwandte Verweise Details zum Bildschirm „Network Settings“ (Netzwerkeinstellungen) auf Seite 32 System BIOS auf Seite 27 Zugehörige Tasks Anzeigen der Netzwerkeinstellungen auf Seite 32 Anzeigen der Netzwerkeinstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm Network Settings (Netzwerkeinstellungen) anzuzeigen: Schritte 1.

  • Seite 33: Anzeigen Von "System Security" (Systemsicherheit)

    Verwandte Verweise Betrieb mit aktiviertem Setup-Kennwort auf Seite 37 System BIOS auf Seite 27 Zugehörige Tasks Details zum Bildschirm „Systemsicherheitseinstellungen“ auf Seite 33 Anzeigen von „System Security“ (Systemsicherheit) auf Seite 33 Erstellen eines System- und Setup-Kennworts auf Seite 35 Verwendung von System- Kennwort zum Schutz Ihres System auf Seite 36 Löschen oder Ändern eines System- und Setup-Kennworts auf Seite 36...

  • Seite 34: Benutzerdefinierte Einstellungen Für Die Richtlinie Zum Sicheren Start

    Option Beschreibung On with Pre-boot Measurements (Aktiviert mit Maßnahmen vor dem Start) oder On without Pre-boot Measurements (Aktiviert ohne Maßnahmen vor dem Start) gesetzt ist. TPM- Ermöglicht das Ändern des TPM-Betriebszustands. Diese Option ist standardmäßig auf No Change (Keine Informationen Änderung) eingestellt.

  • Seite 35: Erstellen Eines System- Und Setup-Kennworts

    ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis Moment, an dem das System den Startvorgang vollständig ausgeführt hat. Starten Sie dann das System erneut und versuchen Sie alles wieder. 3. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4.

  • Seite 36: Verwendung Von System- Kennwort Zum Schutz Ihres System

    ANMERKUNG: Der Kennwortschutz wird erst wirksam, wenn das System neu startet. Verwandte Verweise Systemsicherheit auf Seite 32 Verwendung von System- Kennwort zum Schutz Ihres System Info über diese Aufgabe Wenn ein Setup-Kennwort zugeordnet wurde, wird das Setup-Kennwort als alternatives Kennwort des System vom System zugelassen. Schritte 1.

  • Seite 37: Betrieb Mit Aktiviertem Setup-Kennwort

    Verwandte Verweise Systemsicherheit auf Seite 32 Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, geben Sie das richtige Setup-Kennwort ein, bevor Sie die Optionen des System-Setups bearbeiten. Wird auch beim dritten Versuch nicht das korrekte Kennwort eingegeben ist, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x>...

  • Seite 38: Details Zu "System Information" (Systeminformationen)

    Verwandte Verweise Systeminformationen auf Seite 37 Details zu „System Information“ (Systeminformationen) Info über diese Aufgabe Die Details zum Bildschirm System Information (Systeminformationen) werden nachfolgend erläutert: Option Beschreibung Systemmodellnam Gibt den Namen des Modells des System an. System BIOS- Gibt die auf dem System installierte BIOS-Version an. Version System Gibt die aktuelle Version der Management Engine-Firmware an.

  • Seite 39: Details Zu Den "Memory Settings" (Speichereinstellungen)

    Advanced ECC Mode (Erweiterter ECC), Mirror Mode (Spiegelung), Spare Mode (Redundanz), Spare with Advanced ECC Mode (Redundanz mit erweitertem ECC), Dell Fault Resilient Mode (Ausfallsicherer Modus von Dell) und Dell NUMA Fault Resilient Mode (Ausfallsicherer NUMA-Modus von Dell). Diese Option ist standardmäßig auf Optimizer Mode (Optimierer-Modus) eingestellt.

  • Seite 40: Prozessoreinstellungen

    Option Beschreibung Snoop-Modus Gibt die Snoop-Modus - Optionen. Für den Snoop-Modus sind folgende Optionen verfügbar: Home Snoop, Early Snoop und Cluster on Die. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Dieses Feld ist nur dann verfügbar, wenn die Knoten-Interleaving so eingestellt ist Deaktiviert. Verwandte Verweise Speichereinstellungen auf Seite 38...
  • Seite 41 Diese Option ist nur bei bestimmten Stock Keeping Units (SKUs) der Prozessoren verfügbar. X2Apic Mode Aktiviert oder deaktiviert den X2Apic-Modus. (X2Apic-Modus) Dell Controlled Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur, wenn System Profile (Systemprofil) auf Turbo Performance (Leistung) gesetzt ist.

  • Seite 42: Sata-Einstellungen

    Option Beschreibung Die folgenden Einstellungen werden für jeden im System installierten Prozessor angezeigt: Option Beschreibung Family-Model- Gibt Reihe, Modell und Steppingwert des Prozessors gemäß der Definition von Intel an. Stepping Marke Gibt den Markennamen an. Level 2 Cache Gibt die Gesamtgröße des L2-Caches an. (Level 2-Cache) Level 3 Cache Gibt die Gesamtgröße des L3-Caches an.

  • Seite 43: Details Zu "Sata Settings" (Sata-Einstellungen)

    Zugehörige Tasks Details zu "SATA Settings" (SATA-Einstellungen) auf Seite 43 Details zu "SATA Settings" (SATA-Einstellungen) Info über diese Aufgabe Die Details zum Bildschirm SATA Settings (SATA-Einstellungen) werden nachfolgend erläutert: Option Beschreibung Embedded SATA Ermöglicht das Einstellen der integrierten SATA-Option auf die Modi Off (Aus), ATA AHCI oder RAID. In der (Integriertes Standardeinstellung ist diese Option auf Enabled (Aktiviert).
  • Seite 44 Option Beschreibung Port D (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA- Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren. Setzen Sie es auf OFF (AUS), um die BIOS-Unterstützung auszuschalten. Für den Modus AHCI oder RAID ist die BIOS-Unterstützung immer aktiviert.

  • Seite 45: Integrierte Geräte

    Option Beschreibung Option Beschreibung Model (Modell) Gibt das Laufwerksmodell des ausgewählten Geräts an. Drive Type Gibt den Typ des Laufwerks an, das am SATA-Anschluss angeschlossen ist. (Laufwerkstyp) Capacity Gibt die Gesamtkapazität der Festplatte an. Für Geräte mit Wechselmedien, wie z. B. für (Kapazität) optische Laufwerke, ist dieses Feld nicht definiert.

  • Seite 46: Anzeigen Von "Integrated Devices" (Integrierte Geräte)

    Anzeigen von „Integrated Devices“ (Integrierte Geräte) Führen Sie zum Anzeigen der Integrated Devices (Integrierte Geräte) folgende Schritte durch: Schritte 1. Schalten Sie das System ein oder starten Sie es erneut. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis Moment, an...

  • Seite 47: Serielle Kommunikation

    Option Beschreibung I/O Snoop Holdoff Legt fest, wie viele Zyklen die PCI I/O Snoop-Anfragen des Prozessors zurückhalten kann, um zunächst eigene Response Schreibvorgänge auf den LLC abzuschließen. Mithilfe dieser Einstellung lässt sich die Leistung bei Arbeitslasten (Antwort verbessern, bei denen Durchsatz und Latenz eine Rolle spielen. Zurückhalten I/O- Snoop) Embedded Video...

  • Seite 48: Details Zu "Serial Communication" (Serielle Kommunikation)

    2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis Moment, an dem das System den Startvorgang vollständig ausgeführt hat. Starten Sie dann das System erneut und versuchen Sie alles wieder.

  • Seite 49: Anzeigen Von "System Profile Settings" (Systemprofileinstellungen)

    Optionen ändern zu können, muss der Modus auf Custom (Benutzerdefiniert) gesetzt werden. Diese Option ist standardmäßig auf Performance Per Watt Optimized (DAPC) (Leistung pro Watt optimiert (DAPC)) gesetzt. DAPC steht für Dell Active Power Controller (Aktive Dell-Energiesteuerung). ANMERKUNG: Alle Parameter auf dem Bildschirm „System Profile Settings“ (Systemprofileinstellungen) sind nur verfügbar, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert) gesetzt...

  • Seite 50: Verschiedene Einstellungen

    Option Beschreibung Energy Efficient Turbo (EET) ist ein Betriebsmodus, bei dem die Kern-Taktfrequenz eines Prozessors an den auf der Arbeitslast basierenden Turbo-Bereich angepasst wird. Aktiviert oder deaktiviert die Möglichkeit, einen Prozessor bei Inaktivität in einen Zustand mit minimaler Leistung zu versetzen. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert) (Deaktiviert) gesetzt. C States Ermöglicht das Aktivieren oder Deaktivieren des Prozessorbetriebs in allen verfügbaren Leistungszuständen.

  • Seite 51: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)

    Zugehörige Tasks Details zu "Miscellaneous Settings" (Verschiedene Einstellungen) auf Seite 51 Anzeigen von „Miscellaneous Settings“ (Verschiedene Einstellungen) auf Seite 51 Anzeigen von „Miscellaneous Settings“ (Verschiedene Einstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm „Miscellaneous Settings“ (Verschiedene Einstellungen) anzuzeigen: Schritte 1.

  • Seite 52: Dienstprogramm Für Die Idrac-Einstellungen

    Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Weitere Informationen zur Verwendung des iDRAC finden Sie im Dokument Dell integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrated Dell Remote Access Controller) unter Dell.com/idracmanuals.

  • Seite 53: Geräteeinstellungen

    Seite 27 Dell Lifecycle Controller Dell Lifecycle Controller (LC) bietet erweiterte integrierte System-Verwaltungsfunktionen einschließlich Bereitstellung, Konfiguration, Aktualisierung, Wartung und Diagnose des System. LC ist Bestandteil der bandexternen iDRAC-Lösung und Anwendungen der Dell EMC System-integrierten Unified Extensible Firmware Interface (UEFI). Verwandte Verweise...

  • Seite 54: Anzeigen Des Boot Manager (Start-Managers)

    Startmenü) Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Launch Lifecycle Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Controller (Starten des Lifecycle Controller) System Utilities Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell.

  • Seite 55: Einmaliges Bios-Startmenü

    Einmaliges BIOS-Startmenü One-shot BIOS boot menu (Einmaliges BIOS-Startmenü) ermöglicht Ihnen die Auswahl eines Startgeräts. Verwandte Verweise Start-Manager auf Seite 53 System Utilities (Systemdienstprogramme) Unter System Utilities (Systemdienstprogramme) sind die folgenden Dienstprogramme enthalten, die gestartet werden können: ● Startdiagnose ● BIOS-/UEFI-Datei-Explorer für die Aktualisierung ●...

  • Seite 56: Kapitel 6: Einsetzen Und Entfernen Von Servermodulkomponenten

    Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. ANMERKUNG: Es wird von Dell empfohlen, bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage zu verwenden und ein Erdungsarmband zu tragen. VORSICHT: Der Betrieb des Systems ohne Systemabdeckung kann zu Schäden an den Komponenten führen.

  • Seite 57: Nach Der Arbeit An Komponenten Im Inneren Ihres Systems

    Servermodule, die speziell für das PowerEdge VRTX-Gehäuse konfiguriert werden, werden durch ein Etikett auf dem Servermodul, das mit PCIe gekennzeichnet ist, identifiziert. ANMERKUNG: Stellen Sie sicher, dass Sie die neueste BIOS-Version auf das/die Servermodul(e) von Dell.com/support/home heruntergeladen haben. Entfernen eines Servermoduls...
  • Seite 58 Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 59: Installieren Eines Servermoduls

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 60 Platzieren Sie das Gehäuse vor der Installation der Servermodule in die gewünschte Position. ANMERKUNG: Installieren Sie die Servermodul-Partitionen zur Installation von Servermodulen halber Höhe. Weitere Informationen finden Sie im Dell PowerEdge VRTX Enclosure Owner's Manual (Dell PowerEdge VRTX-Gehäuse Benutzerhandbuch) unter Dell.com/poweredgemanuals. Schritte 1.

  • Seite 61: Systemabdeckung

    Abbildung 10. Installieren eines Servermoduls a. PCIe-Aufkleber auf dem Servermodul ANMERKUNG: Dieser Aufkleber weist darauf hin, dass das Servermodul speziell für das VRTX-Gehäuse konfiguriert wurde. b. VRTX-Gehäuse c. Servermodul Nächste Schritte 1. Schalten Sie das Servermodul ein. 2. Installieren Sie gegebenenfalls die Frontverkleidung des PowerEdge VRTX-Gehäuses. Verwandte Verweise Sicherheitshinweise auf Seite 56...

  • Seite 62: Installieren Der Systemabdeckung

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 63 Abbildung 12. Installieren der Systemabdeckung 1. Führungsschienen auf der Systemabdeckung und dem 2. Systemabdeckung Gehäuse 3. Entriegelungstaste 4. E/A-Anschlussabdeckung Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Verweise Sicherheitshinweise auf Seite 56 Zugehörige Tasks Entfernen der Systemabdeckung auf Seite 61...

  • Seite 64: Im Inneren Des Servermoduls

    Im Inneren des Servermoduls Abbildung 13. Im Inneren des Servermoduls 1. rSPI-Karte 2. PCIe-Mezzaninkartenanschluss (2) 3. NDC 4. Speichermodul (24) 5. Kühlgehäuse 6. Festplatten- oder SSD-Rückwandplatine 7. Prozessor 2 8. Prozessor 1 Systemspeicher Das System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Es unterstützt die Spannungsspezifikationen von DDR4.
  • Seite 65 ANMERKUNG: Die DIMMs in den Sockeln A1 bis A12 sind Prozessor 1 zugewiesen, die DIMMs in den Sockeln B1 bis B12 sind Prozessor 2 zugewiesen. Die folgende Tabelle enthält die Speicherbelegungen und Taktraten für die unterstützten Konfigurationen. Tabelle 22. Speicherbelegung – Betriebsfrequenz für unterstützte Konfiguration DIMM-Typ Pro Kanal bestückte Spannung...

  • Seite 66: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Kanal 2: Speichersockel B3, B7 und B11 Kanal 3: Speichersockel B4, B8 und B12 Allgemeine Richtlinien zur Installation von Speichermodulen Ihr System unterstützt das Feature „Flexible Memory Configuration“ (Flexible Arbeitsspeicherkonfiguration) und kann daher mit jeder gültigen Chipsatzarchitektur konfiguriert und betrieben werden. Für optimale Leistung werden die folgenden Richtlinien empfohlen: ●...

  • Seite 67: Beispiel-Speicherkonfigurationen

    Advanced ECC (Erweiterter ECC) Im Modus „Advanced Error Correction Code (ECC)“ (Erweiterter ECC) wird SDDC nicht mehr nur auf DIMMs mit x4-DRAM angewendet, sondern sowohl auf DIMMs mit x4-DRAM als auch auf DIMMs mit x8-DRAM. Das gewährleistet eine Absicherung gegen Ausfälle einzelner DRAM-Chips im Normalbetrieb.
  • Seite 68 ANMERKUNG: Wenn Sie einen 86 mm breiten Kühlkörper für Einzelprozessoren verwenden, können die Speichermodulsockel A10 und A12 nicht bestückt werden. Tabelle 25. Speicherkonfigurationen – Einzelprozessor Systemkapazität (in DIMM-Größe (in Anzahl der Organisationund DIMM-Steckplatzbelegung DIMMs Taktrate A1, A2, A3, A4 1R, x8, 2.133 MT/s 1R x8, 2400 MT/s 2R x8, 2400 MT/s A1, A2, A3, A4, A5, A6...

  • Seite 69: Dimm-Steckplatzbelegung

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 70: Einsetzen Von Speichermodulen

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 71 WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule ausreichend lange abkühlen, bevor Sie sie berühren. Fassen Sie die Speichermodule an den Kanten an und vermeiden Sie den Kontakt mit den Komponenten oder Metallanschlüssen auf dem Speichermodul. Schritte 1.

  • Seite 72: Kühlgehäuse

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 73: Einsetzen Des Kühlgehäuses

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 74: Prozessor- Und Dimm-Platzhalter

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 75: Installieren Eines Prozessor- Bzw. Dimm-Platzhalters

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 76: Pcie-Zusatzkarten

    Abbildung 20. Installieren einer Prozessor-/DIMM-Platzhalterkarte a. Prozessor- oder DIMM-Platzhalter b. Kühlkörper-Befestigungssockel (4) c. Abstandshalter (4) Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Verweise Sicherheitshinweise auf Seite 56 Zugehörige Tasks Einsetzen eines Prozessors auf Seite 97 Entfernen eines Prozessor- bzw.
  • Seite 77 Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 78: Installieren Der Pcie-Zusatzkarte

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 79: Internes Zweifaches Sd-Modul (Optional)

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 80 Abbildung 23. Austauschen einer SD-Karte a. IDSDM-Karte b. SD-Karte Abbildung 24. Installieren einer SD-Karte a. IDSDM-Karte b. SD-Karte Nächste Schritte 1. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. 2. Rufen Sie das System-Setup auf und stellen Sie sicher, dass die Optionen Internal SD Card Port (Anschluss für interne SD-Karten) und Internal SD Card Redundancy (Redundanz für interne SD-Karten) aktiviert sind.

  • Seite 81: Interner Usb-Stick

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 82: Entfernen Der Optionalen Idsdm-Karte

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 83: Installieren Der Optionalen Idsdm-Karte

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 84 ANMERKUNG: Sie müssen die IDSDM-Karte entfernen, um eine fehlerhafte IDSDM-Karte zu ersetzen oder Wartungsarbeiten an anderen Komponenten des Systems durchzuführen. 1. Befolgen Sie die Sicherheitshinweise im Abschnitt „Sicherheitshinweise“. 2. Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. 3. Entfernen Sie die SD-Karte. 4.

  • Seite 85: Rspi-Karte (Optional)

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 86: Installieren Der Optionalen Rspi-Karte

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 87: Vflash Sd-Karte

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 88 1. Befolgen Sie die Sicherheitshinweise im Abschnitt „Sicherheitshinweise“. 2. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Schritte 1. Entfernen Sie gegebenenfalls die vFlash SD-Karte aus dem Kartensteckplatz. ANMERKUNG: Der vFlash SD-Kartensteckplatz befindet sich unterhalb der NDC. 2.

  • Seite 89: Netzwerktochterkarte

    Abbildung 32. Installieren der vFlash SD-Karte a. vFlash SD-Karte b. vFlash SD-Kartensteckplatz c. Kennzeichnung des vFlash SD-Kartensteckplatzes Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Verweise Sicherheitshinweise auf Seite 56 Zugehörige Tasks Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 56...
  • Seite 90 Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 91: Einsetzen Der Netzwerktochterkarte

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 92: Prozessoren

    Abbildung 34. Einsetzen der Netzwerktochterkarte 1. Steckplatz auf der NDC 2. Schraube (2) 3. NDC 4. Steg (2) 5. Anschluss 6. Sicherungslaschen Nächste Schritte 1. Setzen Sie die PCIe-Zusatzkarte ein. 2. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Verweise Sicherheitshinweise auf Seite 56...

  • Seite 93: Entfernen Eines Kühlkörpers

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 94: Entfernen Eines Prozessors

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 95 2. Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. 3. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. 4. Entfernen Sie das Kühlgehäuse. Schritte 1. Entfernen Sie die Wärmeleitpaste mit einem sauberen und fusselfreien Tuch vollständig von der Oberfläche der Prozessorabdeckung. VORSICHT: Der Prozessor steht im Sockel unter starker mechanischer Spannung.
  • Seite 96 Abbildung 37. Installieren und Entfernen eines Prozessors 1. Sockelfreigabehebel 1 2. Pin-1-Ecke des Prozessors 3. Prozessor 4. Steckplatz (4) 5. Prozessorabdeckung 6. Sockelfreigabehebel 2 7. Prozessorsockel 8. Halterung (4) Beispiel Geben Sie ein Beispiel ein, dass die aktuelle Aufgabe illustriert (optional). Nächste Schritte 1.

  • Seite 97: Einsetzen Eines Prozessors

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 98: Installieren Eines Kühlkörpers

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 99 Abbildung 38. Installieren eines Kühlkörpers 1. Verschlussschraube (4) 2. Kühlkörper 3. Prozessorsockel 4. Kühlkörper-Befestigungssockel (4) VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. Abbildung 39. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Prozessor ii.

  • Seite 100: Festplatten Oder Ssds

    d. Ziehen Sie die vier Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. ANMERKUNG: Ziehen Sie die einander diagonal gegenüberliegenden Schrauben fest. Ziehen Sie die Befestigungsschrauben des Kühlkörpers beim Einsatz des Kühlkörpers nicht zu fest an. Um ein Überdrehen zu vermeiden, ziehen Sie die Befestigungsschrauben an, bis Widerstand spürbar ist, und hören Sie mit dem Festziehen auf, sobald die Schraube an ihrem Platz sitzt.

  • Seite 101: Festplatten- Bzw. Ssd-Schachtnummerierung

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 102 ANMERKUNG: Die Installation hot-swap-fähiger Laufwerke wird nicht von allen Betriebssystemen unterstützt. Informationen hierzu finden Sie in der im Lieferumfang Ihres Betriebssystems enthaltenen Dokumentation. Schritte 1. Drücken Sie die Entriegelungstaste, um den Hebel am Festplatten- bzw. SSD-Träger zu öffnen. 2. Ziehen Sie den Festplatten- bzw. SSD-Träger vollständig aus dem Festplatten- bzw. SSD-Steckplatz heraus. 3.

  • Seite 103: Installieren Eines Festplatten- Bzw. Ssd-Laufwerks

    Verwandte Verweise Sicherheitshinweise auf Seite 56 Anzeigemuster für Festplatten und SSDs auf Seite 12 Zugehörige Tasks Installieren eines Festplatten- bzw. SSD-Laufwerks auf Seite 103 Installieren eines Festplatten- bzw. SSD-Laufwerks Voraussetzungen VORSICHT: Wenn eine hot-swap-fähige Ersatzfestplatte bzw. ein Ersatz-SSD installiert und der Servermodul eingeschaltet wird, beginnt automatisch die Neuerstellung der Festplatte bzw.

  • Seite 104: Entfernen Eines Festplatten- Oder Ssd-Platzhalters

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 105: Installieren Eines Festplatten- Bzw. Ssd-Platzhalters

    Abbildung 46. Entfernen eines 2,5-Zoll-Festplattenplatzhalters a. Festplatten- oder SSD-Platzhalter b. Sperrklinke Abbildung 47. Entfernen eines Platzhalters für eine 1,8-Zoll-SSD a. SSD-Platzhalterkarte b. Sperrklinke Nächste Schritte 1. Installieren Sie das Festplatten- bzw. SSD-Laufwerk. 2. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Verweise Sicherheitshinweise auf Seite 56...
  • Seite 106 2. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. 3. Entfernen Sie eine Festplatte oder SSD. Schritte Schieben Sie den Festplatten- bzw. SSD-Platzhalter in den jeweiligen Steckplatz, bis der Entriegelungsriegel einrastet. Abbildung 48. Installieren eines 2,5-Zoll-Festplattenplatzhalters a.

  • Seite 107: Vorgehen Beim Herunterfahren Zur Wartung Einer Festplatte

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 108: Einbauen Einer 2,5-Zoll-Festplatte Bzw. -Ssd In Einen 2,5-Zoll-Festplatten- Bzw. -Ssd-Träger

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 109: Entfernen Einer 1,8-Zoll-Ssd Aus Einem 1,8-Zoll-Ssd-Träger

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 110: Installieren Einer 1,8-Zoll-Ssd In Einen 1,8-Zoll-Ssd-Träger

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 111: Entfernen Des Festplatten- Bzw. Ssd-Gehäuses

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 112: Installieren Des Festplatten- Bzw. Ssd-Gehäuses

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 113: Festplatten- Oder Ssd-Rückwandplatine

    1. Befolgen Sie die Sicherheitshinweise im Abschnitt „Sicherheitshinweise“. 2. Halten Sie den Kreuzschlitzschraubenzieher Nr.1 bereit. 3. Entfernen Sie das Festplatten- bzw. SSD-Gehäuse. Schritte 1. Richten Sie die Schraubenbohrungen am Festplatten- bzw. SSD-Gehäuse an den Schraubenbohrungen am Gehäuse aus. 2. Senken Sie das Festplatten- bzw. SSD-Gehäuse in das Gehäuse ab, bis es festsitzt. 3.

  • Seite 114: Entfernen Der Festplatten- Bzw. Ssd-Rückwandplatine

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 115 Abbildung 56. Entfernen der 2x 2,5-Zoll-Festplatten- bzw. SSD-Rückwandplatine Abbildung 57. Entfernen der 4x 1,8-Zoll-SSD-Rückwandplatine 1. Festplatten- oder SSD-Rückwandplatine 2. Festplatten- oder SSD-Rückwandplatinenkabel 3. Sperrklinke (2) 4. Führungsstift (3) 5. Verschlussschrauben auf dem Rückwandplatinen- 6. Anschluss auf der Systemplatine Kabelanschluss (2) Nächste Schritte 1.

  • Seite 116: Installieren Der Festplatten- Bzw. Ssd-Rückwandplatine

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 117 Abbildung 58. Installieren der 2x 2,5-Zoll-Festplatten- bzw. SSD-Rückwandplatine Abbildung 59. Installieren der 4x 1,8-Zoll-SSD-Rückwandplatine 1. Festplatten- oder SSD-Rückwandplatine 2. Festplatten- oder SSD-Rückwandplatinenkabel 3. Sperrklinke (2) 4. Führungsstift (3) 5. Verschlussschrauben auf dem Rückwandplatinen- 6. Anschluss auf der Systemplatine Kabelanschluss (2) Nächste Schritte 1.

  • Seite 118: Speichercontrollerkarte

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 119 Abbildung 60. Entfernen der PCIe-Erweiterungskarte oder Speicher-Controller-Karte 1. Verschlussschraube (2) 2. Steckplatz auf der PCIe-Erweiterungskarte bzw. Speicher- Controller-Karte 3. Lasche auf der Halterung der PCIe-Erweiterungskarte bzw. 4. Steg (2) Speicher-Controller-Karte Nächste Schritte 1. Installieren Sie die PCIe-Erweiterungskarte bzw. Speicher-Controller-Karte. 2. Installieren Sie folgendes: a.

  • Seite 120: Installieren Der Pcie-Erweiterungskarte Oder Speicher-Controller-Karte

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 121: Systemplatine

    Abbildung 61. Installieren der PCIe-Erweiterungskarte oder Speicher-Controller-Karte 1. Verschlussschraube (2) 2. Steckplatz auf der PCIe-Erweiterungskarte bzw. Speicher- Controller-Karte 3. Lasche auf der Halterung der PCIe-Erweiterungskarte bzw. 4. Steg (2) Speicher-Controller-Karte Nächste Schritte 1. Installieren Sie folgendes: a. Festplatten oder SSDs b.

  • Seite 122: Entfernen Der Systemplatine

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 123 4. Achten Sie darauf, dass sich die E/A-Anschlussabdeckung weiterhin über dem E- oder A-Anschluss auf der Rückseite der Systemplatine befindet. Abbildung 62. Entfernen der Systemplatine 1. Sechskantmutter (4) 2. Systemplatine 3. Schraube (10) 4. Systemplatinengriff Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2.

  • Seite 124: Einsetzen Der Systemplatine

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 125 Abbildung 63. Einsetzen der Systemplatine 1. Sechskantmutter (4) 2. Systemplatine 3. Schraube (10) 4. Systemplatinengriff Nächste Schritte 1. Installieren Sie folgendes: a. Interner USB-Stick b. vFlash SD-Karte c. IDSDM- oder rSPI-Karte d. NDC e. PCIe-Zusatzkarte f. PCIe-Erweiterungskarte oder Speicher-Controller-Karte g. Festplatten- oder SSD-Gehäuse h.

  • Seite 126: Wiederherstellen Der Service-Tag-Nummer Mithilfe Der Easy-Restore-Funktion

    2. Führen Sie einen der folgenden Schritte aus: ● Drücken Sie auf Y, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen. ● Drücken Sie auf N, um zu den Dell Lifecycle Controller-basierten Wiederherstellungsoptionen zu navigieren. Einsetzen und Entfernen von Servermodulkomponenten...

  • Seite 127: Eingeben Des System-Service-Tags Über Das System-Setup

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 128: Initialisieren Des Tpm Für Bitlocker-Benutzer

    Schritte 1. Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. ANMERKUNG: Um den TPM-Anschluss auf der Systemplatine ausfindig zu machen, siehe „Anschlüsse auf der Systemplatine“. 2. Richten Sie die Kante der Anschlüsse am TPM am Steckplatz auf dem TPM-Anschluss aus. 3.

  • Seite 129: Systembatterie

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 130 Abbildung 65. Entfernen der NVRAM-Backup-Batterie a. Positive Seite der Batterie b. Negative Seite des Batteriesockels Abbildung 66. Einsetzen der NVRAM-Backup-Batterie a. Positive Seite der Batterie b. Negative Seite des Batteriesockels Nächste Schritte 1. Installieren Sie folgendes: a. Systemplatine b. IDSDM- oder rSPI-Karte c.
  • Seite 131 Verwandte Verweise Wie Sie Hilfe bekommen auf Seite 143 Sicherheitshinweise auf Seite 56 Zugehörige Tasks Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 56 Nach der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 57 Entfernen eines Festplatten- bzw. SSD-Laufwerks auf Seite 101 Entfernen des Kühlgehäuses auf Seite 72...

  • Seite 132: Kapitel 7: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Sinn und Zweck der Systemdiagnose ist es, die Hardware der System ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 133: Ausführen Der Integrierten Systemdiagnose Über Ein Externes Medium

    Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde. Informationen zur integrierten Systemdiagnose finden Sie im Dell Enhanced Pre-boot System Assessment User Guide (Benutzerhandbuch für die erweiterte Dell-Systemüberprüfung vor dem Start) unter Dell.com/support/home.

  • Seite 134: Kapitel 8: Jumper Und Anschlüsse

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 135: Systemplatinenanschlüsse

    Systemplatinenanschlüsse Abbildung 67. Systemplatinenanschlüsse Tabelle 28. Systemplatinenanschlüsse Elemen Konnektor Beschreibung BATTERY Anschluss für 3,0-V-Knopfzellenbatterie STORAGE Anschluss für Speichercontrollerkarte B3, B7, B11, B4, B8, B12 Speichermodulsockel (für Prozessor 2) CPU2 Prozessorsockel 2 CPU1 Prozessorsockel 1 A1, A5, A9, A2, A6, A10 Speichermodulsockel (für Prozessor 1) IDSDM/rSPI IDSDM-/rSPI-Kartenanschluss...

  • Seite 136: Deaktivieren Eines Verlorenen Kennworts

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 137: Kapitel 9: Fehlerbehebung Beim System

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 138: Störungen Der Festplattenlaufwerke Beheben

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 139: Fehlerbehebung Bei Ssd-Laufwerken (Solid State Drives)

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 140: Störungen Bei Usb-Geräten Beheben

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 141: Fehlerbehebung Bei Prozessoren

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 142: Störungen Bei Der Nvram-Stützbatterie Beheben

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 143: Kapitel 10: Wie Sie Hilfe Bekommen

    Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell EMC: Schritte 1.

  • Seite 144: Quick Resource Locator Für M630P

    Quick Resource Locator für M630p Abbildung 68. Quick Resource Locator für M630p Wie Sie Hilfe bekommen...

Inhaltsverzeichnis
