Dell PowerEdge M830 Benutzerhandbuch

Vorschriftenmodell: fhb vorschriftentyp: fhb008
Vorschau ausblenden Andere Handbücher für PowerEdge M830:
Inhaltsverzeichnis

Werbung

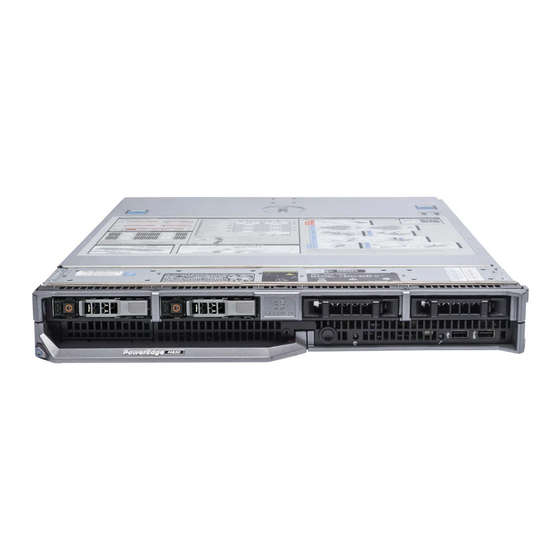

Dell PowerEdge M830
Benutzerhandbuch (für Dell PowerEdge
VRTX-Gehäuse)
Vorschriftenmodell: FHB
Vorschriftentyp: FHB008

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell PowerEdge M830

  • Seite 1 Dell PowerEdge M830 Benutzerhandbuch (für Dell PowerEdge VRTX-Gehäuse) Vorschriftenmodell: FHB Vorschriftentyp: FHB008...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Dell PowerEdge M830 (für PowerEdge VRTX) – Systemübersicht....8 ............8 Unterstützte Konfigurationen für das PowerEdge M830-System ............................9 Frontblende ........ 10 Frontblendenansicht – 2,5-Zoll-Festplattenlaufwerk- oder -SSD-System ................. 11 Ansicht der Frontblende – 1,8-Zoll-SSD-System ........12 Verwenden von USB-Diskettenlaufwerken oder USB-DVD/CD-Laufwerken ....................12...
  • Seite 4 Details zu „System Setup“ (System-Setup) ..........................30 System BIOS ................59 Dienstprogramm für die iDRAC-Einstellungen ..................59 Device Settings (Geräteeinstellungen) ........................60 Dell Lifecycle Controller .......................60 Integrierte Systemverwaltung ............................. 60 Start-Manager ................60 Anzeigen des Boot Manager (Start-Managers) ....................61 Hauptmenü des Start-Managers .............................
  • Seite 5 ..........................86 PCIe-Zusatzkarten ..................86 Entfernen einer PCIe-Mezzaninekarte ..................87 Installieren einer PCIe-Mezzaninekarte ....................... 89 PCIe-Zusatzkarte-Halteklammer .................89 Entfernen der PCIe-Zusatzkarte-Halterung ................. 90 Einbauen der PCIe-Zusatzkarte-Halterung ..................92 Internes zweifaches SD-Modul (optional) ......................92 Austauschen einer SD-Karte .........................93 Interner USB-Stick ......................95 Entfernen der IDSDM-Karte ......................
  • Seite 6 Einsetzen des Trusted Platform Module ................170 Initialisieren des TPM für BitLocker-Benutzer ..................170 Initialisieren des TPM für TXT-Benutzer 7 Verwenden der Systemdiagnose..............172 ...................... 172 Integrierte Dell-Systemdiagnose ............... 172 Einsatzbereich der integrierten Systemdiagnose ................172 Ausführen der integrierten Systemdiagnose ....................173 Systemdiagnose Bedienelemente 8 Jumper und Anschlüsse..................
  • Seite 7 Störungen bei der Systemplatine beheben ................. 183 Störungen bei der NVRAM-Stützbatterie beheben ..........................183 Systemmeldungen ..........................184 Warnmeldungen ........................184 Diagnosemeldungen .........................184 Alarmmeldungen 10 Wie Sie Hilfe bekommen................185 ........................ 185 Kontaktaufnahme mit Dell .................185 Zugriff auf Systeminformationen mithilfe von QRL ......................185 Quick Resource Locator...
  • Seite 8: Dell Poweredge M830 (Für Poweredge Vrtx) - Systemübersicht

    Dell PowerEdge M830 (für PowerEdge VRTX) – Systemübersicht Das Dell PowerEdge M830-System ist ein Servermodul voller Bauhöhe, der/das für das PowerEdge VRTX- Gehäuse konfiguriert wurde. Das PowerEdge M830-System unterstützt Folgendes: • Vier Intel Xeon E5-4600 v4- oder v3-Prozessoren • 48 DIMMs •...
  • Seite 9: Frontblende

    Abbildung 1. Unterstützte Konfigurationen des Dell PowerEdge M830-Systems Frontblende Die Frontblende bietet Zugriff auf die Funktionen und Merkmale auf der Vorderseite des Servers, z. B. den Netzschalter, die Statusanzeige, die Verwaltungsanzeige und USB-Anschlüsse. Die Diagnose-LEDs oder das LCD-Bedienfeld befinden sich gut lesbar an der Frontblende. Die hot-swap-fähigen...
  • Seite 10: Frontblendenansicht - 2,5-Zoll-Festplattenlaufwerk- Oder -Ssd-System

    Geräten am Servermodul bzw. ermöglicht bzw. iDRAC Direct- den Zugriff auf die iDRAC Direct-Features. Anschluss Weitere Informationen zu iDRAC finden Sie im iDRAC-Benutzerhandbuch unter Dell.com/idracmanuals. Verwaltungsanzeige Die Verwaltungsanzeige leuchtet, wenn iDRAC die Verwaltungsfunktionen des USB-Anschlusses steuert. Statusanzeige Zeigt den Status des Systems an.
  • Seite 11: Ansicht Der Frontblende - 1,8-Zoll-Ssd-System

    Geräten an das Servermodul bzw. bzw. iDRAC Direct- ermöglicht den Zugriff auf die iDRAC Anschluss Direct-Funktionen. Weitere Informationen zu iDRAC finden Sie im iDRAC- Benutzerhandbuch unter Dell.com/ idracmanuals. Verwaltungsanzeige Die Verwaltungsanzeige leuchtet, wenn iDRAC die Verwaltungsfunktionen des USB-Anschlusses steuert. Statusanzeige Zeigt den Status des Systems an.
  • Seite 12: Verwenden Von Usb-Diskettenlaufwerken Oder Usb-Dvd/Cd-Laufwerken

    Verwenden von USB-Diskettenlaufwerken oder USB- DVD/CD-Laufwerken Das/Der Servermodul besitzt auf seiner Vorderseite USB-Anschlüsse, an denen Sie ein USB- Diskettenlaufwerk, ein USB-Flash-Laufwerk, ein USB-DVD/CD-Laufwerk, eine Tastatur oder eine Maus anschließen können. Die USB-Laufwerke können zur Konfiguration des Servermoduls verwendet werden. So bestimmen Sie das USB-Diskettenlaufwerk als Boot-Laufwerk: Schließen Sie das USB-Laufwerk an.
  • Seite 13: Idrac Direct-Led-Anzeigecodes

    Abbildung 4. Festplatten- oder SSD-Anzeigen Laufwerksaktivitätsanzeige (grün) Laufwerksstatusanzeige (grün und gelb) ANMERKUNG: Wenn sich das Festplattenlaufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, funktioniert die Status-LED (rechts) nicht und bleibt aus. Tabelle 3. Laufwerkstatusanzeigecodes Anzeigemuster für den Laufwerksstatus Zustand Blinkt zweimal pro Sekunde grün Laufwerk wird identifiziert oder für den Ausbau vorbereitet.
  • Seite 14 Abbildung 5. iDRAC Direct-LED-Anzeige iDRAC Direct-Statusanzeige In der Tabelle der iDRAC Direct-LED-Anzeige wird die iDRAC Direct-Aktivität bei der Konfiguration von iDRAC Direct mit dem Verwaltungsport (USB-XML-Import) beschrieben. Tabelle 4. iDRAC Direct-LED-Anzeige Konvention iDRAC Direct- Zustand LED-Anzeige Grün Leuchtet mindestens zwei Sekunden lang grün, um den Beginn und das Ende einer Dateiübertragung anzuzeigen.
  • Seite 15: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems

    Sie können den Express-Servicecode und die Service-Tag-Nummer an der Vorderseite des Systems finden, indem Sie das Informationsschild herausziehen. Diese Informationen befinden sich möglicherweise auch auf einem Aufkleber auf dem Systemgehäuse. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten.
  • Seite 16: Dokumentationsangebot

    Systems Funktionen sowie zum Konfigurieren von und Protokollieren in iDRAC und zum Verwalten des Systems per Remote-Zugriff finden Sie im iDRAC- Benutzerhandbuch Integrated Dell Remote Access Controller User's Guide. Informationen über das Installieren Dell.com/operatingsystemmanuals des Betriebssystems finden Sie in der Dokumentation zum Betriebssystem.
  • Seite 17 Task Dokument Standort Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Dell.com/openmanagemanuals Management Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, Dell.com/openmanagemanuals...
  • Seite 18 Controller (CMC) finden Sie im CMC User's Guide (Benutzerhandbuch zum CMC). Arbeiten mit Dell Weitere Informationen zum Dell.com/storagecontrollermanuals PowerEdge RAID- Verständnis der Funktionen der Dell Controller PowerEdge RAID-Controller (PERC) und Bereitstellung der PERC-Karten finden Sie in der Dokumentation zum Speicher-Controller. Grundlegendes zu Weitere Informationen zur Prüfung...
  • Seite 19: Technische Daten

    M830 395,20 50,35 545,0 Gehäusegewicht Das maximale Gehäusegewicht des PowerEdge M830 (für PowerEdge VRTX)-Systems beträgt 14,5 kg (31,9 lb). Prozessor - Technische Daten Das PowerEdge M830-System unterstützt bis zu vier Intel Xeon-Prozessoren der Produktreihe E5-4600 v3 oder v4. Technische Daten für Systembatterie Das PowerEdge M830 unterstützt als Systembatterie eine CR 2032 3.0-V-Lithium-Knopfzellenbatterie.
  • Seite 20: Raid-Controller - Technische Daten

    • Zwei 4-polige, USB-2.0-konforme Anschlüsse SD-Karten Das PowerEdge M830-System unterstützt zwei interne SD-Karten, die für den Hypervisor reserviert sind. ANMERKUNG: Eine SD-Karte ist für die künftige vFlash-Unterstützung reserviert. PCIe-Mezzaninekarte – Technische Daten Das PowerEdge M830-System unterstützt vier PCIe x16 Gen 3-Mezzaninekartensteckplätze.
  • Seite 21: Grafik - Technische Daten

    Das PowerEdge-System M830 unterstützt einen Matrox G200 VGA-Controller, der in iDRAC integriert ist, sowie einen gemeinsam mit dem iDRAC-Anwendungsspeicher genutzten 2-GB-Videospeicher. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter Dell.com/environmental_datasheets. Tabelle 9. Temperatur – Technische Daten Temperatur Technische Daten Bei Lagerung -40 °C bis 65 °C (–40°F bis 149°F)
  • Seite 22: Technische Daten Zu Partikel- Und Gasförmiger Verschmutzung

    Tabelle 13. Maximale Höhe – Technische Daten Maximale Höhe über NN Technische Daten Betrieb 3048 m (10.000 Fuß) Bei Lagerung 12.000 m ( 39.370 ft). Tabelle 14. Technische Daten für Herabstufung der Betriebstemperatur Herabstufung der Betriebstemperatur Technische Daten Bis zu 35 °C (95 °F) Die maximale Temperatur verringert sich um 1 °C/300 m (1 °F/ 547 Fuß) oberhalb von 950 m (3.117 Fuß).
  • Seite 23: Erweiterte Betriebstemperatur

    Partikelverschmutzung Technische Daten ANMERKUNG: Diese Bedingung bezieht sich auf Rechenzentrums- und andere Umgebungen (außerhalb von Rechenzentren). Tabelle 16. Technische Daten für gasförmige Verschmutzung Gasförmige Verschmutzung Technische Daten Kupfer-Kupon-Korrosionsrate <300 Å/Monat pro Klasse G1 gemäß ANSI/ ISA71.04-1985. Silber-Kupon-Korrosionsrate <200 Å/Monat gemäß AHSRAE TC9.9. ANMERKUNG: Maximale korrosive Luftverschmutzungsklasse, gemessen bei ≤50 % relativer Luftfeuchtigkeit.
  • Seite 24: Beschränkungen Für Die Erweiterte Betriebstemperatur

    Nur 94 mm breite Kühlkörper einsetzen Installieren Sie nicht mehr als 40 DIMMs. Die folgenden Komponenten unterstützen den Bereich der erweiterten Betriebstemperatur nicht: PCIe-SSD-Laufwerke Express-Flash LRDIMMs 130-W- und 120-W-All-Core-Prozessoren Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W...
  • Seite 25: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Anmelden am iDRAC iDRAC-Konfiguration Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um die Arbeit von Systemadministratoren produktiver zu gestalten und die allgemeine Verfügbarkeit von Dell Systemen zu verbessern. iDRAC weist Administratoren auf Systemprobleme hin, unterstützt sie bei der Ausführung von Remote-System-Verwaltungsaufgaben und reduziert die Notwendigkeit, physisch auf das System zuzugreifen.
  • Seite 26: Optionen Zum Installieren Des Betriebssystems

    ANMERKUNG: Sie müssen über lokale iDRAC-Anmeldeinformationen verfügen, um sich beim lokalen iDRAC anzumelden. Weitere Informationen zur Protokollierung in iDRAC und zu iDRAC-Lizenzen siehe Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
  • Seite 27: Methoden Zum Download Von Firmware Und Treiber

    Lifecycle Controller (iDRAC mit LC) Verwendung von Dell Repository Manager (DRM) Dell.com/openmanagemanuals Verwendung von Dell OpenManage Essentials Dell.com/openmanagemanuals (OME) Verwendung von Dell Server Update Utility (SUU) Dell.com/openmanagemanuals Verwendung von Dell OpenManage Deployment Dell.com/openmanagemanuals Toolkit (DTK) Herunterladen der Treibern und Firmware Es wird empfohlen, die aktuellen Versionen von BIOS, Treibern und System Management-Firmware auf das System herunterzuladen und zu installieren.
  • Seite 28 Laden Sie die Treiber auf ein USB-Laufwerk, eine CD oder eine DVD herunter.
  • Seite 29: Vor-Betriebssystem-Verwaltungsanwendungen

    Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: • System-Setup-Programm • Start-Manager • Dell Lifecycle Controller • Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Verwandte Links System-Setup-Programm Start-Manager Dell Lifecycle Controller PXE-Boot System-Setup-Programm Unter Verwendung des Bildschirms System Setup können Sie die BIOS-Einstellungen, die iDRAC-...
  • Seite 30: Anzeigen Von „System Setup" (System-Setup)

    Extensible Firmware Interface). Sie können mit diesem Dienstprogramm verschiedene iDRAC-Parameter aktivieren oder deaktivieren. Weitere Informationen zu diesem Dienstprogramm finden Sie im iDRAC- Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide unter Dell.com/idracmanuals. Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen.
  • Seite 31 Verwandte Links Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) Boot Settings (Starteinstellungen) Network Settings (Netzwerkeinstellungen) Systemsicherheit Systeminformationen Speichereinstellungen Prozessoreinstellungen SATA-Einstellungen Integrierte Geräte Serielle Kommunikation Systemprofileinstellungen Verschiedene Einstellungen Dienstprogramm für die iDRAC-Einstellungen Device Settings (Geräteeinstellungen) Anzeigen von „System BIOS“ (System-BIOS) Anzeigen von „System BIOS“ (System-BIOS) Führen Sie die folgenden Schritte aus, um den Bildschirm System BIOS (System-BIOS) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu.
  • Seite 32: Boot Settings (Starteinstellungen)

    Option Beschreibung Boot Settings Gibt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. (Starteinstellunge Ermöglicht das Ändern der UEFI- und BIOS-Starteinstellungen. Network Settings Gibt Optionen zum Ändern der Netzwerkeinstellungen an. (Netzwerkeinstell ungen) Integrierte Geräte Gibt Optionen zur Verwaltung der Controller und Ports von integrierten Geräten an und legt die dazugehörigen Funktionen und Optionen fest.
  • Seite 33: Details Zu "Boot Settings" (Starteinstellungen)

    Verwandte Links Boot Settings (Starteinstellungen) Details zu „Boot Settings“ (Starteinstellungen) Auswählen des Systemstartmodus Ändern der Startreihenfolge Details zu „Boot Settings“ (Starteinstellungen) Die Details zum Bildschirm Boot Settings (Starteinstellungen) werden nachfolgend erläutert: Option Beschreibung Boot Mode Ermöglicht das Festlegen des Systemstartmodus. (Startmodus) VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das Betriebssystem nicht im gleichen Startmodus...
  • Seite 34: Ändern Der Startreihenfolge

    ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI- kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Verwandte Links Boot Settings (Starteinstellungen) Details zu „Boot Settings“ (Starteinstellungen) Anzeigen von „Boot Settings“...
  • Seite 35: Anzeigen Der Netzwerkeinstellungen

    Verwandte Links UEFI-iSCSI-Einstellungen Details zum Bildschirm "Network Settings" (Netzwerkeinstellungen) Details zu „UEFI-ISCSI-Einstellungen“ System BIOS Anzeigen der Netzwerkeinstellungen Anzeigen von UEFI-iSCSI-Einstellungen Anzeigen der Netzwerkeinstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm Network Settings (Netzwerkeinstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt...
  • Seite 36: Anzeigen Von Uefi-Iscsi-Einstellungen

    Anzeigen von UEFI-iSCSI-Einstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm UEFI iSCSI Settings (UEFI-iSCSI-Einstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen.
  • Seite 37: Anzeigen Von "System Security" (Systemsicherheit)

    Anzeigen von „System Security“ (Systemsicherheit) Führen Sie folgenden Schritte durch, um den Bildschirm System Security (Systemsicherheit) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen.
  • Seite 38: Übersicht

    Option Beschreibung TPM-Befehl VORSICHT: Das Löschen des TPM führt zum Verlust aller Schlüssel im TPM. Der Verlust von TPM-Schlüsseln kann den Startvorgang des Betriebssystems beeinträchtigen. Löscht alle Inhalte des TPMs. In der Standardeinstellung ist die Option TPM Clear (TPM löschen) auf No (Nein) gesetzt. Intel TXT Aktiviert oder deaktiviert die Option „Intel Trusted Execution Technology“...
  • Seite 39: Erstellen Eines System- Und Setup-Kennworts

    Anzeigen von „Secure Boot Custom Policy“ (Richtlinie für den benutzerdefinierten sicheren Start) Führen Sie die folgenden Schritte aus, um den Bildschirm Secure Boot Custom Policy Settings (Benutzerdefinierte Einstellungen für die Richtlinie zum sicheren Start) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt...
  • Seite 40: Verwenden Des Systemkennworts Zur Systemsicherung

    Geben Sie Ihr Systemkennwort in das Feld Systemkennwort ein und drücken Sie die Eingabe- oder Tabulatortaste. Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: • Kennwörter dürfen aus maximal 32 Zeichen bestehen. • Das Kennwort darf die Zahlen 0 bis 9 enthalten. •...
  • Seite 41: Betrieb Mit Aktiviertem Setup-Kennwort

    Schritte Zum Aufrufen des System-Setups drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) → System Security (Systemsicherheit). Überprüfen Sie im Bildschirm System Security (Systemsicherheit), ob die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist.
  • Seite 42: Anzeigen Von "Secure Boot Custom Policy" (Richtlinie Für Den Benutzerdefinierten Sicheren Start)

    Anzeigen von „Secure Boot Custom Policy“ (Richtlinie für den benutzerdefinierten sicheren Start) Führen Sie die folgenden Schritte aus, um den Bildschirm Secure Boot Custom Policy Settings (Benutzerdefinierte Einstellungen für die Richtlinie zum sicheren Start) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt...
  • Seite 43: Anzeigen Von Systeminformationen

    Anzeigen von Systeminformationen Führen Sie die folgenden Schritte aus, um den Bildschirm System Information (Systeminformationen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen.
  • Seite 44: Anzeigen Der "Memory Settings" (Speichereinstellungen)

    Speichereinstellungen Sie können den Bildschirm Memory Settings (Speichereinstellungen) verwenden, um sämtliche Speichereinstellungen anzuzeigen und spezielle Speicherfunktionen wie Systemspeichertests und Knoten-Interleaving zu aktivieren oder zu deaktivieren. Verwandte Links Details zu den „Memory Settings“ (Speichereinstellungen) System BIOS Anzeigen der "Memory Settings" (Speichereinstellungen) Anzeigen der "Memory Settings"...
  • Seite 45: Prozessoreinstellungen

    Mode (Optimierter Modus), Advanced ECC Mode (Erweiterter ECC-Modus), Mirror Mode (Spiegelung), Spare Mode (Redundanz), Spare with Advanced ECC Mode (Redundanz mit erweitertem ECC-Modus), Dell Fault Resilient Mode (Dell Fehlerresistenzmodus) und Dell NUMA Fault Resilient Mode (Dell NUMA Fehlerresistenzmodus). In der Standardeinstellung ist diese Option auf Optimizer Mode (Optimierter Modus) gesetzt.
  • Seite 46: Details Zu "Processor Settings" (Prozessoreinstellungen)

    ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS).
  • Seite 47 ANMERKUNG: Diese Option ist nur bei bestimmten Stock Keeping Units (SKUs) der Prozessoren verfügbar. X2Apic-Modus Aktiviert oder deaktiviert den X2Apic-Modus. Dell Controlled Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur, wenn System Profile Turbo (Systemprofil) auf Performance gesetzt ist. (kontrollierter...
  • Seite 48: Sata-Einstellungen

    SATA-Einstellungen Mit dem Bildschirm SATA Settings (SATA-Einstellungen) können Sie die SATA-Einstellungen von SATA- Geräten anzeigen und RAID auf Ihrem System aktivieren. Verwandte Links Detail zu „SATA Settings“ (SATA-Einstellungen) System BIOS Anzeigen von „SATA Settings“ (SATA-Einstellungen) Anzeigen von „SATA Settings“ (SATA-Einstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm SATA Settings (SATA-Einstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu.
  • Seite 49 Option Beschreibung Option Beschreibung Laufwerkstyp Gibt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Kapazität Gibt die Gesamtkapazität des Festplattenlaufwerks an. Für Geräte mit Wechselmedien, wie optische Laufwerke, ist dieses Feld nicht definiert. Port B (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA-Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.
  • Seite 50 Option Beschreibung Option Beschreibung Kapazität Gibt die Gesamtkapazität des Festplattenlaufwerks an. Für Geräte mit Wechselmedien, wie optische Laufwerke, ist dieses Feld nicht definiert. Port E (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA-Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.
  • Seite 51 Option Beschreibung Option Beschreibung Kapazität Gibt die Gesamtkapazität des Festplattenlaufwerks an. Für Geräte mit Wechselmedien, wie optische Laufwerke, ist dieses Feld nicht definiert. Port H (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA-Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.
  • Seite 52: Integrierte Geräte

    Option Beschreibung Option Beschreibung Kapazität Gibt die Gesamtkapazität des Festplattenlaufwerks an. Für Geräte mit Wechselmedien, wie optische Laufwerke, ist dieses Feld nicht definiert. Verwandte Links SATA-Einstellungen Anzeigen von „SATA Settings“ (SATA-Einstellungen) Integrierte Geräte Mit dem Bildschirm Integrated Devices (Integrierte Geräte) können Sie die Einstellungen sämtlicher integrierter Geräte anzeigen und konfigurieren, einschließlich den Grafikcontroller, integrierte RAID- Controller und die USB-Anschlüsse.
  • Seite 53 Option Beschreibung funktioniert während des Startvorgangs in bestimmten Betriebssystemen. Wenn der Startvorgang abgeschlossen ist, funktionieren die USB-Tastatur und -Maus nicht, wenn die Anschlüsse deaktiviert sind. ANMERKUNG: Durch die Auswahl der Option Only Back Ports On (Nur hintere Anschlüsse aktiviert) und All Ports Off (Alle Anschlüsse deaktiviert) wird der USB-Verwaltungsport deaktiviert und außerdem der Zugriff auf die iDRAC- Funktionen eingeschränkt.
  • Seite 54: Serielle Kommunikation

    Serielle Kommunikation Mit dem Bildschirm Serial Communication (Serielle Kommunikation) können Sie die Eigenschaften für den seriellen Kommunikationsport anzeigen. Verwandte Links Details zu „Serial Communication“ (Serielle Kommunikation) System BIOS Anzeigen von „Serial Communication“ (Serielle Kommunikation) Anzeigen von „Serial Communication“ (Serielle Kommunikation) So zeigen Sie den Bildschirm Serial Communication (Serielle Kommunikation) an: Schalten Sie das System ein oder starten Sie es neu.
  • Seite 55: Systemprofileinstellungen

    Option Beschreibung verwendet, wenn der Versuch fehlschlägt, und der Wert darf nicht geändert werden. In der Standardeinstellung ist diese Option auf 115200 gesetzt. Remote- Dient zum Einstellen des Terminal-Typs der remoten Konsole. In der Terminaltyp Standardeinstellung ist diese Option auf VT 100/VT 220 gesetzt. Konsolenumleitun Aktiviert oder deaktiviert die BIOS-Konsolenumleitung, wenn das Betriebssystem g nach Start...
  • Seite 56 Beschreibung Standardeinstellung ist diese Option auf Performance Per Watt Optimized (DAPC) (Leistung pro Watt optimiert) gesetzt. DAPC steht für Dell Active Power Controller. ANMERKUNG: Alle Parameter auf dem Bildschirm „System Profile Settings“ (Systemprofileinstellungen) sind nur verfügbar, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert) gesetzt ist.
  • Seite 57: Verschiedene Einstellungen

    Option Beschreibung Anzahl der für ANMERKUNG: Wenn zwei Prozessoren im System installiert wurden, sehen Sie Turbo-Boost einen Eintrag für Number of Turbo Boost Enabled Cores for Processor 2 aktivierten Kerne (Anzahl der für Turbo-Boost aktivierten Kerne für Prozessor 2). für Prozessor 1 Steuert die Anzahl der für Turbo-Boost aktivierten Kerne für Prozessor 1.
  • Seite 58: Details Zu "Miscellaneous Settings" (Verschiedene Einstellungen)

    Details zu „Miscellaneous Settings“ (Verschiedene Einstellungen) Die Details zum Bildschirm Miscellaneous Settings (Verschiedene Einstellungen) werden nachfolgend beschrieben : Option Beschreibung System Time Ermöglicht das Festlegen der Uhrzeit im System. System Date Ermöglicht das Festlegen des Datums im System. Asset Tag Zeigt die Systemkennnummer an und ermöglicht ihre Änderung zum Zweck der Sicherheit und Überwachung.
  • Seite 59: Dienstprogramm Für Die Idrac-Einstellungen

    ANMERKUNG: Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC- Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Für weitere Informationen zur Verwendung von iDRAC siehe Dell Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
  • Seite 60: Dell Lifecycle Controller

    ANMERKUNG: Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controllers. Weitere Informationen über das Einrichten des Dell Lifecycle Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter Dell.com/idracmanuals. Verwandte Links...
  • Seite 61: Hauptmenü Des Start-Managers

    Startmenü Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Starten des Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Lifecycle Controller System Utilities Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI- (Systemdienstpro Shell.
  • Seite 62: Installieren Von Servermodulkomponenten

    Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Es wird von Dell empfohlen, bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage zu verwenden und ein Erdungsarmband zu tragen.
  • Seite 63: Entfernen Und Installieren Eines Servermoduls

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 64: Installieren Eines Servermoduls

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 65 ANMERKUNG: Platzieren Sie das Gehäuse vor der Installation der Servermodule in die gewünschte Position. ANMERKUNG: Installieren Sie die Servermodul-Partitionen zur Installation von Servermodulen halber Höhe. Weitere Informationen finden Sie im Dell PowerEdge VRTX Enclosure Owner's Manual (Dell PowerEdge VRTX-Gehäuse Benutzerhandbuch) unter dell.com/poweredgemanuals. Schritte Wenn Sie ein neues Servermodul installieren, entfernen Sie die Kunststoffabdeckung von den E/A- Anschlüssen und bewahren Sie sie für den zukünftigen Gebrauch auf.
  • Seite 66: Systemabdeckung

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 67: Installieren Der Systemabdeckung

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 68 Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Nehmen Sie die Abdeckung des Systems ab. ANMERKUNG: Sie müssen die Systemabdeckung entfernen, um Wartungsarbeiten an anderen Komponenten im Inneren des Systems durchzuführen. Achten Sie darauf, dass keine Werkzeuge oder Teile im Servermodul zurückbleiben. Schritte Richten Sie die Führungsschiene auf der Systemabdeckung mit der Führungsschiene auf dem Gehäuse aus.
  • Seite 69: Im Inneren Des Servermoduls

    Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Entfernen der Systemabdeckung Installieren eines Servermoduls Nach der Arbeit an Komponenten im Inneren Ihres Systems Im Inneren des Servermoduls Abbildung 10. Im Inneren des Servermoduls PCIe-Zusatzkartenanschlüsse für Karte 1 und 2 2. Restore Serial Peripheral Interface(rSPI)-Karte PCIe-Zusatzkartenanschlüsse für Karte 3 und 4 4.
  • Seite 70: Kühlgehäuse

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 71: Einsetzen Des Kühlgehäuses

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 72: Prozessor- Und Dimm-Platzhalter

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
  • Seite 73 ANMERKUNG: Entfernen Sie den Prozessor und den DIMM-Platzhalter, wenn Sie vier Prozessoren einsetzen oder Wartungsarbeiten an anderen Komponenten im Inneren des Systems durchzuführen. Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Schritte Fassen Sie den Prozessor- und DIMM-Platzhalter jeweils an den Kanten an und heben Sie ihn vom System weg.
  • Seite 74: Einsetzen Eines Prozessor- Und Dimm-Platzhalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 75 • Maximale unterstützte DIMM-Taktrate der Prozessoren Das System enthält 48 Speichersockel, die in vier Sätze zu zwölf Sockeln aufgeteilt sind, also ein Satz für jeden Prozessor. Jeder Satz von zwölf Sockeln ist in vier Kanäle organisiert. In den einzelnen Kanälen sind die Auswurfhebel am jeweils ersten Sockel weiß, am jeweils zweiten Sockel schwarz und am jeweils dritten Sockel grün.
  • Seite 76: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Prozessor 1 Kanal 0: Speichersockel A1, A5 und A9 Kanal 1: Speichersockel A2, A6 und A10 Kanal 2: Speichersockel A3, A7 und A11 Kanal 3: Speichersockel A4, A8 und A12 Prozessor 2 Kanal 0: Speichersockel B1, B5 und B9 Kanal 1: Speichersockel B2, B6 und B10 Kanal 2: Speichersockel B3, B7 und B11 Kanal 3: Speichersockel B4, B8 und B12 Prozessor 3...
  • Seite 77: Betriebsartspezifische Richtlinien

    • Ungeachtet der Rankzahl kann eine Bestückung mit bis zu drei LRDIMMs vorgenommen werden. • Um die Leistung zu maximieren, bestücken Sie nacheinander DIMMs je Prozessor (ein DIMM-Modul je Kanal). • Wenn Speichermodule mit unterschiedlichen Taktraten installiert sind, arbeiten sie je nach DIMM- Konfiguration des Systems höchstens mit der Taktrate des langsamsten installierten Speichermoduls.
  • Seite 78: Speicheroptimierter (Unabhängiger Kanal-) Modus

    Erweiterter ECC-Modus (Advanced ECC/Lockstep) Der erweiterte ECC-Modus (Advanced ECC) dehnt das SDDC von DRAM-basierten DIMMs der Gerätebreite x4 auf DIMMs der Gerätebreiten x4 und x8 aus. Dies schützt gegen Ausfälle einzelner DRAM-Chips im normalen Betrieb. Die Installationsrichtlinien für Speichermodule sind wie folgt: •...
  • Seite 79: Beispiel-Speicherkonfigurationen

    Tabelle 22. Prozessorkonfiguration Prozessor Konfiguration Regeln für die Informationen zur Speicherbestückung Speicherbestückung Einzel-CPU Reihenfolge der {1,2}, {3,4} Siehe Hinweis zu Speicherbestückung Speicherspiegelung Beispiel-Speicherkonfigurationen Die folgenden Tabellen enthalten Beispiel-Speicherkonfigurationen, die den Richtlinien dieses Abschnitts entsprechen. ANMERKUNG: In den folgenden Tabellen weisen die Abkürzungen 1R, 2R bzw. 4R auf Einfach-, Zweifach- bzw.
  • Seite 80 Systemkapazität DIMM-Größe Anzahl der Organisation und DIMM- (in GB) (in GB) DIMMs Taktrate Steckplatzbelegung ANMERKUNG: 16- GB-DIMMs müssen in den Steckplätzen mit den Nummern A1, A2, A3, A4, B1, B2, B3 und B4 installiert werden. 8-GB-DIMMs müssen in den Steckplätzen A5, A6, B5 und B6 installiert werden.
  • Seite 81 Tabelle 24. Speicherkonfigurationen – Vier Prozessoren Systemkapazität DIMM-Größe Anzahl der Organisation und DIMM- (in GB) (in GB) DIMMs Taktrate Steckplatzbelegung 1R, x8, 2.133 MT/s A1, A2, A3, A4, B1, B2, B3, B4, C1, C2, C3, C4, D1, D2, D3, D4 1R x8, 2400 MT/s A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6, C1, C2,...
  • Seite 82: Entfernen Der Speichermodule

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 83 Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Entfernen Sie das Kühlgehäuse. WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule ausreichend lange abkühlen, bevor Sie sie berühren.
  • Seite 84: Einsetzen Von Speichermodulen

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 85 Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis der Freigabehebel des Sockel fest einrastet. Das Speichermodul ist dann korrekt im Sockel eingesetzt, wenn die Auswurfhebel so ausgerichtet sind wie bei den anderen Sockeln mit installierten Speichermodulen. Abbildung 16. Einsetzen des Speichermoduls Speichermodul Ausrichtungsführung Auswurfhebel für Speichermodulsockel (2)
  • Seite 86: Pcie-Zusatzkarten

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 87: Installieren Einer Pcie-Mezzaninekarte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 88 Schritte Öffnen Sie die Kartenverriegelung, indem Sie auf den geriffelten Bereich der Halteklemme drücken und das Ende der Halteklemme hochziehen. Entfernen Sie gegebenenfalls die Anschlussabdeckung vom PCIe-Mezzaninekartenschacht. VORSICHT: Um Schäden an der PCIe-Mezzaninekarte zu vermeiden, fassen Sie die Karte nur an ihren Kanten an.
  • Seite 89: Pcie-Zusatzkarte-Halteklammer

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 90: Einbauen Der Pcie-Zusatzkarte-Halterung

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 91 Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Halten Sie einen Kreuzschlitzschraubenzieher Nr. 2 bereit. Entfernen Sie die PCIe-Zusatzkarte-Halterung. ANMERKUNG: Sie müssen die PCIe-Zusatzkarte-Halterung entfernen, um eine fehlerhafte Systemplatine auszutauschen. Schritte Richten Sie die PCIe-Zusatzkarte-Halterung in Richtung der Rückseite des Systems aus. Richten Sie die Laschen an der PCIe-Zusatzkarte-Halterung mit den Steckplätzen am System aus, und schieben Sie hinein, bis die Laschen der Halterung in die Steckplätze am System einrasten.
  • Seite 92: Internes Zweifaches Sd-Modul (Optional)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 93: Interner Usb-Stick

    Schritte Machen Sie den SD-Kartensteckplatz am internen zweifachen SD-Modul (IDSDM) ausfindig. Drücken Sie die Karte nach innen, um sie aus dem Steckplatz zu lösen, und entfernen Sie die Karte. Abbildung 21. Austauschen einer SD-Karte IDSDM-Karte SD-Karte Oberer Kartensteckplatz (SD-2) Unterer Kartensteckplatz (SD-1) Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
  • Seite 94 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 95: Entfernen Der Idsdm-Karte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 96 Abbildung 24. Entfernen der IDSDM-Karte IDSDM-Karte Schraube (2) SD-Kartensteckplatzhalterung Zusatzkartenhalterung Anschluss Steg (2) Nächste Schritte Setzen Sie die IDSDM-Karte ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Entfernen einer PCIe-Mezzaninekarte Austauschen des internen USB-Sticks Austauschen einer SD-Karte...
  • Seite 97: Installieren Der Idsdm-Karte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 98: Rspi-Karte (Optional)

    Abbildung 25. Installieren der IDSDM-Karte IDSDM-Karte Schraube (2) SD-Kartensteckplatzhalterung PCIe-Zusatzkartenhalterung Anschluss Steg (2) Nächste Schritte Installieren Sie gegebenenfalls die SD-Karte (n) und den internen USB-Schlüssel. Setzen Sie die PCIe-Zusatzkarte ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems...
  • Seite 99: Entfernen Der Optionalen Rspi-Karte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 100: Installieren Der Optionalen Rspi-Karte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 101: Vflash Sd-Karte

    Sie bietet einen dauerhaften lokalen On-Demand-Speicher und eine benutzerdefinierte Bereitstellungsumgebung, die eine Automatisierung von Serverkonfiguration, Skripten und Anzeigen ermöglicht. Sie emuliert USB-Geräte. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User’s Guide (Dell Benutzerhandbuch zum integrierten Remote Access Controller) unter Dell.com/idracmanuals.
  • Seite 102: Austauschen Der Vflash Sd-Karte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 103: Netzwerkzusatzkarte

    Kennzeichnung des vFlash SD- Kartensteckplatzes Führen Sie das Kontaktende der SD-Karte in den Kartensteckplatz auf der vFlash-Medieneinheit ein. ANMERKUNG: Der Steckplatz ist mit einer Passung versehen, um ein korrektes Einsetzen der Karte sicherzustellen. Drücken Sie die Karte in den Steckplatz, bis sie fest sitzt. Abbildung 29.
  • Seite 104: Entfernen Der Ndc

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 105 Abbildung 30. Entfernen der NDC Steckplatz auf der NDC Schraube (2) Steg (2) Anschluss Sicherungslaschen Nächste Schritte Setzen Sie die NDC ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Installieren der NDC Entfernen eines Servermoduls...
  • Seite 106: Installieren Der Ndc

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 107: Prozessoren

    Abbildung 31. Installieren der NDC Steckplatz auf der NDC Schraube (2) Steg (2) Anschluss Sicherungslaschen Nächste Schritte Setzen Sie die PCIe-Zusatzkarte ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Entfernen der NDC Installieren einer PCIe-Mezzaninekarte...
  • Seite 108: Entfernen Eines Kühlkörpers

    Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor entfernen möchten.
  • Seite 109: Entfernen Eines Prozessors

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 110 Sockel für die DIMMs und den Prozessor. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. ANMERKUNG: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss in jedem leeren Prozessorsockel ein Prozessorplatzhalter installiert sein.
  • Seite 111 Abbildung 33. Abfolge der Hebel beim Öffnen und Schließen der Prozessorabdeckung Sockelfreigabehebel 1 Prozessor Sockelfreigabehebel 2 Halten Sie die Halterung an der Prozessorabdeckung und ziehen Sie die Abdeckung nach oben weg. Heben Sie den Prozessor aus dem Sockel und belassen Sie den Freigabehebel in senkrechter Position, damit der neue Prozessor in den Sockel eingepasst werden kann.
  • Seite 112 Abbildung 34. Entfernen eines Prozessors Sockelfreigabehebel 1 Pin-1-Ecke des Prozessors Prozessor Steckplatz (4) Prozessorabdeckung Sockelfreigabehebel 2 Prozessorsockel Halterung (4) Nächste Schritte Wenn Sie den Prozessor dauerhaft entfernen, installieren Sie den Prozessorplatzhalter. Wenn Sie den Prozessor dauerhaft entfernen, dann installieren Sie den Prozessor-/DIMM- Prozessorplatzhalter.
  • Seite 113: Einsetzen Eines Prozessors

    Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
  • Seite 114: Installieren Eines Kühlkörpers

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 115 Schritte Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen. VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen.
  • Seite 116: Festplatten Oder Ssds

    Abbildung 36. Einsetzen des Kühlkörpers Verschlussschraube (4) Kühlkörper Prozessorsockel Steckplatz der Verschlussschraube (4) Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Drücken Sie beim Start F2, um das System-Setup aufzurufen, und vergewissern Sie sich, dass die Prozessorinformationen mit der neuen Systemkonfiguration übereinstimmen.
  • Seite 117: Festplatten- Bzw. Ssd-Schachtnummerierung

    Festplatten- bzw. SSD-Schachtnummerierung Abbildung 37. Festplatten- bzw. SSD-Schachtnummerierung – 2,5-Zoll-Festplatten- oder -SSD-System Abbildung 38. Festplatten- oder SSD- und PCIe- SSD-Schachtnummerierung – 2,5-Zoll-Festplatten- oder - SSD- und PCIe-SSD-System Festplatten- bzw. SSD-Schachtnummerierung 2. PCIe-SSD-Schachtnummerierung Abbildung 39. SSD-Schachtnummerierung – 1,8-Zoll-SSD-System Richtlinien zur Installation von Festplatten- bzw. SSD-Laufwerken Bei Konfigurationen mit einzelnem Festplattenlaufwerk muss im anderen Laufwerkschacht eine Festplattenplatzhalterkarte installiert werden, um einen ordnungsgemäßen Luftstrom zur Kühlung sicherzustellen.
  • Seite 118: Entfernen Eines Festplatten- Bzw. Ssd-Laufwerks

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 119 Abbildung 40. Entfernen eines Laufwerks Entriegelungstaste Festplatten- oder SSD-Anschluss (auf der Rückwandplatine) Festplatte oder SSD Festplatten- oder SSD-Trägergriff Abbildung 41. Entfernen eines SSD-Laufwerks Entriegelungstaste SSD-Trägergriff Nächste Schritte Wenn Sie eine Festplatte oder eine SSD dauerhaft entfernen möchten, installieren Sie eine Platzhalterkarte.
  • Seite 120: Installieren Eines Festplatten- Bzw. Ssd-Laufwerks

    Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Installieren eines Festplatten- bzw. SSD-Laufwerks Nach der Arbeit an Komponenten im Inneren Ihres Systems Installieren eines Festplatten- bzw. SSD-Laufwerks Voraussetzungen VORSICHT: Wenn eine hot-swap-fähige Ersatzfestplatte bzw. ein Ersatz-SSD installiert und der Servermodul eingeschaltet wird, beginnt automatisch die Neuerstellung der Festplatte bzw.
  • Seite 121 Abbildung 42. Einbauen eines Laufwerks Entriegelungstaste Festplatte (auf der Rückwandplatine) Festplattenlaufwerk Griff des Festplattenträgers Abbildung 43. Installieren eines SSD Entriegelungstaste SSD-Trägergriff Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Entfernen eines Festplatten- bzw.
  • Seite 122: Entfernen Eines Festplatten- Oder Ssd-Platzhalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 123: Installieren Eines Festplatten- Bzw. Ssd-Platzhalters

    Abbildung 45. Entfernen eines Platzhalters für eine 1,8-Zoll-SSD SSD-Platzhalterkarte Sperrklinke Nächste Schritte Installieren Sie das Festplatten- bzw. SSD-Laufwerk. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Installieren eines Festplatten- bzw.
  • Seite 124 Abbildung 46. Installieren eines 2,5-Zoll-Festplattenplatzhalters Festplatten- oder SSD-Platzhalter Sperrklinke Abbildung 47. Installieren eines 1,8-Zoll-SSD-Platzhalters SSD-Platzhalterkarte Sperrklinke Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Entfernen eines Festplatten- oder SSD-Platzhalters Nach der Arbeit an Komponenten im Inneren Ihres Systems...
  • Seite 125: Vorgehen Beim Herunterfahren Zur Wartung Einer Festplatte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 126 Abbildung 48. Ausbauen einer 2,5-Zoll-Festplatte oder -SSD aus einem 2,5-Zoll-Festplatten- bzw. -SSD- Laufwerksträger Schraube (4) Festplatte oder SSD Festplatten- oder SSD-Laufwerksträger Schraubenbohrung (4) Nächste Schritte • Einbauen einer 2,5-Zoll-Festplatte bzw. -SSD in einen 2,5-Zoll-Festplatten- bzw. -SSD-Träger • Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems...
  • Seite 127: Einbauen Einer 2,5-Zoll-Festplatte Bzw. -Ssd In Einen 2,5-Zoll-Festplatten- Bzw. -Ssd-Träger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 128: Entfernen Einer 1,8-Zoll-Ssd Aus Einem 1,8-Zoll-Ssd-Träger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 129: Installieren Einer 1,8-Zoll-Ssd In Einen 1,8-Zoll-Ssd-Träger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 130: Festplatten- Oder Ssd-Gehäuse

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 131 Abbildung 52. Entfernen eines Festplatten- oder SSD-Gehäuses Festplatten- oder SSD-Gehäuse Schraube (5) Führungsstift (5) Schraubenbohrung am Gehäuse (4) Steg (2) Nächste Schritte Setzen Sie das Festplatten- bzw. SSD-Gehäuse ein. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Einbauen eines Festplatten- oder SSD-Gehäuses Entfernen eines Servermoduls Entfernen der Systemabdeckung...
  • Seite 132: Einbauen Eines Festplatten- Oder Ssd-Gehäuses

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 133 Abbildung 53. Einbauen eines Festplatten- oder SSD-Gehäuses Festplatten- oder SSD-Abschirmung Schraube (5) Führungsstift (5) Schraubenbohrung am Gehäuse (4) Steg (2) Nächste Schritte Setzen Sie die Festplatten- oder SSD-Rückwandplatine ein. Bauen Sie die Festplatten bzw. SSDs ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems...
  • Seite 134: Festplatten- Oder Ssd-Rückwandplatine

    Festplatten- oder SSD-Rückwandplatine Tabelle 25. Festplatten- oder SSD-Rückwandplatine – Konfigurationen Rückwandplatine Konfiguration 2,5-Zoll-SAS- Eine SAS-Festplatten- oder SSD-Rückwandplatine Rückwandplatine voller Baulänge mit einem Rückwandplatinenkabel. (x4) Sie unterstützt bis zu vier 2,5-Zoll-SAS-Festplatten oder SSDs. 2,5-Zoll-SATA- Eine SAS-Festplatten- oder SSD-Rückwandplatine Rückwandplatine voller Baulänge mit einem Rückwandplatinenkabel. (x4) Sie unterstützt bis zu vier 2,5-Zoll-SATA-Festplatten oder SSDs.
  • Seite 135: Ausbauen Einer 2,5-Zoll-Sas-Festplatten- Oder Ssd-Rückwandplatine (X4)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 136 Schritte Drücken Sie auf die Sperrklinken, und heben Sie die Rückwandplatine nach oben, bis sich die Führungsstifte an der Festplatten- oder SSD-Laufwerkabschirmung von den Führungen an der Festplatten- oder SSD-Rückwandplatine lösen. Bauen Sie das Festplatten- bzw. SSD-Gehäuse aus. Lösen Sie die zwei Verschlussschrauben, mit denen der Festplatten- oder SSD-Rückwandplatinen- Kabelanschluss am Systemplatinenanschluss befestigt ist.
  • Seite 137: Einbauen Einer Sas-Festplatten- Oder Ssd-Rückwandplatine (X4) Mit 2,5 Zoll

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 138 Abbildung 55. Einbauen einer SAS-Festplatten- oder SSD-Rückwandplatine mit 2,5 Zoll (x4) Festplatten- oder SSD-Rückwandplatine Sperrklinke (2) Führungsstift (5) Verschlussschraube am Festplatten- bzw. SSD-Rückwandplatinen- Kabelanschluss Anschluss Festplatten- oder SSD- Rückwandplatinenkabel Nächste Schritte Installieren Sie die Festplatten- bzw. SSD-Laufwerke an ihren ursprünglichen Positionen. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
  • Seite 139: Ausbauen Einer 2,5-Zoll-Rückwandplatine Für Sata-Festplatten Oder Ssds (X4)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 140 Abbildung 56. Ausbauen einer 2,5-Zoll-Rückwandplatine für SATA-Festplatten oder SSDs (x4) Festplatten- oder SSD-Rückwandplatine Sperrklinke (2) Führungsstift (5) Festplatten- oder SSD- Rückwandplatinenkabel Verschlussschraube am Festplatten- bzw. Anschluss SSD-Rückwandplatinen-Kabelanschluss Nächste Schritte Bauen Sie die Festplatten- oder SSD-Rückwandplatine ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems...
  • Seite 141: Einbauen Einer Sata-Festplatten- Oder Ssd-Rückwandplatine Mit 2,5 Zoll (X4)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 142 Abbildung 57. Einsetzen einer SATA-Festplatten- oder einer SSD-Rückwandplatine mit 2,5 Zoll (x4) Festplatten- oder SSD-Rückwandplatine Sperrklinke (2) Führungsstift (5) Festplatten- oder SSD- Rückwandplatinenkabel Verschlussschraube am Festplatten- bzw. Anschluss SSD-Rückwandplatinen-Kabelanschluss Nächste Schritte Installieren Sie die Festplatten- bzw. SSD-Laufwerke an ihren ursprünglichen Positionen. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
  • Seite 143: Ausbauen Einer 2,5-Zoll-Sata-Festplatte Oder -Ssd (X2) Mit 2,5-Zoll-Pcie-Ssd-Rückwandplatine (X2)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 144 Abbildung 58. Entfernen eines 2,5-Zoll-SATA-Festplatten-/SSD-Laufwerks (x2) mit 2,5-Zoll-PCIe-SSD- Rückwandplatine (x2) Festplatten- oder SSD-Rückwandplatine Sperrklinke (2) Führungsstift (5) Anschluss auf der Systemplatine (SATA_BP) Festplatten- oder SSD- Systemplatinenanschluss (J_PERC) Rückwandplatinenkabelanschluss PCIe SSD- PCIe SSD-Rückwandplatinenkabel Rückwandplatinenkabelanschluss Festplatten- oder SSD- Rückwandplatinenkabel Nächste Schritte Bauen Sie die Festplatten- oder SSD-Rückwandplatine ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
  • Seite 145: Einbauen Einer 2,5-Zoll-Festplatte Oder -Ssd (X2) Mit Einer 2,5-Zoll-Pcie-Ssd-Rückwandplatine (X2)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 146 Abbildung 59. Einsetzen eines 2,5-Zoll-Festplatten-/SSD-Laufwerks (x2) mit einer 2,5-Zoll-PCIe-SSD- Rückwandplatine (x2) Festplatten- oder SSD-Rückwandplatine Sperrklinke (2) Führungsstift (5) Anschluss auf der Systemplatine (SATA_BP) Festplatten- oder SSD- Systemplatinenanschluss (J_PERC) Rückwandplatinen-Kabelanschluss PCIe SSD- PCIe SSD-Rückwandplatinenkabel Rückwandplatinenkabelanschluss Festplatten- oder SSD- Rückwandplatinenkabel Nächste Schritte Installieren Sie die Festplatten- bzw.
  • Seite 147: Ausbauen Einer Ssa-Ssd-Rückwandplatine Mit 1,8 Zoll (X12)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 148 Abbildung 60. Entfernen einer SSA-SSD-Rückwandplatine (x12) mit 1,8 Zoll SSD-Rückwandplatine Sperrklinke (2) Führungsstift (6) Rückwandplatinen-Kabel (2) Rückwandplatinenkabelanschluss, der mit Anschluss auf der Systemplatine dem Anschluss auf der Systemplatine (SATA_BP) verbunden wird Anschluss auf der Erweiterungskarte(EXP) Rückwandplatinenkabelanschluss, der mit dem Anschluss auf der Erweiterungskarte verbunden wird Nächste Schritte Installieren Sie die SSD-Rückwandplatine.
  • Seite 149: Einsetzen Einer Ssa-Ssd-Rückwandplatine Mit 1,8 Zoll (X12)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 150 Abbildung 61. Einsetzen einer SSA-SSD-Rückwandplatine (x12) mit 1,8 Zoll SSD-Rückwandplatine Sperrklinke (2) Führungsstift (6) Rückwandplatinen-Kabel (2) Rückwandplatinenkabelanschluss, der mit Anschluss auf der Systemplatine dem Anschluss auf der Systemplatine (SATA_BP) verbunden wird Anschluss auf der Erweiterungskarte(EXP) Rückwandplatinenkabelanschluss, der mit dem Anschluss auf der Erweiterungskarte verbunden wird Nächste Schritte Installieren Sie die SSD-Laufwerke an den ursprünglichen Positionen.
  • Seite 151: Systembatterie

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 152 Abbildung 62. Entfernen der NVRAM-Backup-Batterie Negative Seite des Batteriesockels Positive Seite der Batterie Um eine neue Systembatterie einzusetzen, richten Sie die Batterie mit der negativen Seite der Batterie zur negativen Seite des Batterie-Anschlusses aus. Abbildung 63. Einsetzen der NVRAM-Backup-Batterie Negative Seite des Batteriesockels Positive Seite der Batterie Setzen Sie die Batterie gerade nach unten in den Anschluss ein und drücken Sie die positive Seite der Batterie ein, bis die Batterie einrastet.
  • Seite 153: Speichercontrollerkarte

    Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. ANMERKUNG: Sie müssen die Speichercontrollerkarte entfernen, um eine fehlerhafte Speichercontrollerkarte auszutauschen oder Wartungsarbeiten an anderen Komponenten im Inneren des Systems durchzuführen.
  • Seite 154 VORSICHT: Um Schäden an der Speichercontrollerkarte zu vermeiden, fassen Sie die Karte nur an ihren Kanten an. Heben Sie die Speichercontrollerkarte vom System weg. Abbildung 64. Entfernen der Speichercontrollerkarte Verschlussschraube (2) Steckplatz an der Speichercontrollerkarte Lasche an der Steg (2) Speichercontrollerkartenhalterung Nächste Schritte Setzen Sie die Speichercontrollerkarte ein.
  • Seite 155: Installieren Der Speichercontrollerkarte

    Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
  • Seite 156 Abbildung 65. Installieren der Speichercontrollerkarte Verschlussschraube (2) Steckplatz auf der PCIe- Erweiterungskarte bzw. Speicher- Controller-Karte Lasche auf der Halterung der PCIe- Steg (2) Erweiterungskarte bzw. Speicher- Controller-Karte Nächste Schritte Installieren Sie folgendes: Festplattenlaufwerke oder SSDs Festplattenrückwandplatine oder SSD-Rückwandplatine Festplatten- oder SSD-Laufwerkabschirmung Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
  • Seite 157: Erweiterungskarte

    Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. ANMERKUNG: Sie müssen eine Erweiterungskarte entfernen, um eine fehlerhafte Erweiterungskarte auszutauschen.
  • Seite 158 Heben Sie die Karte vom System weg. Abbildung 66. Entfernen einer Erweiterungskarte Schraube (3) Erweiterungskarten-Kabelanschluss zur Verbindung mit dem Systemplatinenanschluss (J_PERC) Erweiterungskartenkabel Erweiterungskarte Führungsstift (2) Nächste Schritte Setzen Sie die Erweiterungskarte ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
  • Seite 159: Installieren Einer Erweiterungskarte

    Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
  • Seite 160 Abbildung 67. Installieren einer Erweiterungskarte Schraube (3) Erweiterungskarten-Kabelanschluss zur Verbindung mit dem Systemplatinenanschluss (J_PERC) Erweiterungskartenkabel Erweiterungskarte Führungsstift (2) Nächste Schritte Installieren Sie folgendes: Festplattenlaufwerke oder SSDs Festplattenrückwandplatine oder SSD-Rückwandplatine Festplatten- oder SSD-Laufwerkabschirmung Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
  • Seite 161: Systemplatine

    Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. ANMERKUNG: Sie müssen die Systemplatine entfernen, um eine fehlerhafte Systemplatine auszutauschen.
  • Seite 162 Festplatten- oder SSD-Rückwandplatine Festplatten- oder SSD-Gehäuse Speichercontrollerkarte Erweiterungskarte PCIe-Mezzaninkarten IDSDM- oder rSPI-Karte vFlash SD-Karte m. Interner USB-Stick Installieren Sie eine E/A-Anschlussabdeckung über dem oder den E/A-Anschlüssen auf der Rückseite der Platine. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.
  • Seite 163 Abbildung 68. Verschiedene Arten von Schrauben auf der Systemplatine Tabelle 27. Verschiedene Arten von Schrauben Eleme Symbol Beschreibung Rundkopfschraube Nr. 2 (7) Sechskantmutterndreher Nr. 2 (6) Sechskantschraube – 5 mm (2) Sechskantmutterndreher – 6 mm (4)
  • Seite 164: Einsetzen Der Systemplatine

    Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden.
  • Seite 165 Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Halten Sie 5-mm- und 6-mm-Sechskantmutterndreher, Kreuzschlitzschraubendreher Nr. 2 und Rundkopf-Schraubendreher Nr. 2 bereit. Entfernen Sie die Systemplatine. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.
  • Seite 166 Abbildung 70. Einsetzen der Systemplatine Systemplatine Nächste Schritte Installieren Sie folgendes: Interner USB-Stick vFlash SD-Karte IDSDM- oder rSPI-Karte PCIe-Zusatzkarte Erweiterungskarte Speichercontrollerkarte Festplatten- oder SSD-Laufwerkabschirmung Festplattenrückwandplatine oder SSD-Rückwandplatine Festplattenlaufwerke oder SSDs ANMERKUNG: Stellen Sie sicher, dass Sie die Festplatten und SSDs wieder an den ursprünglichen Positionen installieren.
  • Seite 167 Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im iDRAC8-Benutzerhandbuch iDRAC8 User's Guide unter Dell.com/idracmanuals. Stellen Sie Folgendes sicher: Verwenden Sie die Funktion „Easy Restore“, um die Service-Tag-Nummer wiederherzustellen.
  • Seite 168: Wiederherstellen Der Service-Tag-Nummer Mithilfe Der Easy-Restore-Funktion

    Klicken Sie auf OK. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User‘s Guide (Benutzerhandbuch für integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Wiederherstellen der Service-Tag-Nummer mithilfe der Easy-Restore- Funktion Die Funktion für die einfache Wiederherstellung ermöglicht Ihnen das Wiederherstellen der Service-Tag-...
  • Seite 169: Eingeben Der System-Service-Tag-Nummer Mit Dem System-Setup

    Klicken Sie auf OK. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User‘s Guide (Benutzerhandbuch für integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Modul Vertrauenswürdige Plattform Trusted Platform Module (TPM) ist ein dedizierter Mikroprozessor, der darauf ausgelegt ist, Hardware durch die Integration kryptographischer Schlüssel in Geräte zu sichern.
  • Seite 170: Initialisieren Des Tpm Für Bitlocker-Benutzer

    Schritte Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. ANMERKUNG: Um den TPM-Anschluss auf der Systemplatine ausfindig zu machen, siehe „Anschlüsse auf der Systemplatine“. Richten Sie die Kante der Anschlüsse am TPM am Steckplatz auf dem TPM-Anschluss aus. Setzen Sie das TPM mit dem TPM-Anschluss so ein, dass die Kunststoffklammer an der Aussparung auf der Systemplatine ausgerichtet ist.
  • Seite 171 Rufen Sie das System-Setup erneut auf. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) → System Security Settings (Systemsicherheitseinstellungen). Wählen Sie in der Option Intel TXT Ein.
  • Seite 172: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des...
  • Seite 173: Systemdiagnose Bedienelemente

    Zeitstempel an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde. Informationen zur integrierten Systemdiagnose finden Sie im Dell Enhanced Pre-boot System Assessment User Guide (Benutzerhandbuch für die erweiterte Dell-Systemüberprüfung vor dem Start) unter...
  • Seite 174: Jumper Und Anschlüsse

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 175: Systemplatinenanschlüsse

    Systemplatinenanschlüsse Abbildung 72. Systemplatinenanschlüsse Tabelle 29. Systemplatinenanschlüsse Elem Konnektor Beschreibung MEZZ1_FAB_C1 PCIe-Zusatzkarte für den Erweiterungsbus MEZZ2_FAB_B1 PCIe-Zusatzkarte für den Erweiterungsbus VFLASH Anschluss für vFlash SD-Karte bNDC Anschluss für Netzwerktochterkarte IDSDM/rSPI IDSDM-/rSPI-Kartenanschluss MEZZ3_FAB_C2 PCIe-Zusatzkarte für den Erweiterungsbus MEZZ4_FAB_B2 PCIe-Zusatzkarte für den Erweiterungsbus bNDC Anschluss für Netzwerktochterkarte...
  • Seite 176: Deaktivieren Eines Verlorenen Kennworts

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 177 Schalten Sie das Servermodul ein. Bei eingeschaltetem Servermodul leuchtet die Betriebsanzeige stetig grün. Warten Sie bis zum Ende des Servermodul-Startvorgangs. Die vorhandenen Kennwörter werden erst dann deaktiviert (gelöscht), wenn das System mit dem Jumper auf den Kontaktstiften 2 und 3 neu gestartet wird. Um ein neues System- bzw. Setup- Kennwort zu vergeben, muss der Jumper zunächst zurück auf die Kontaktstifte 1 und 2 gesetzt werden.
  • Seite 178: Fehlerbehebung Beim System

    Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Informationen zur Fehlerbehebung bei Komponenten des PowerEdge VRTX- Gehäuses finden Sie im Dell PowerEdge VRTX Enclosure Owner's Manual (Dell PowerEdge VRTX- Gehäuse Benutzerhandbuch) unter dell.com/poweredgemanuals. Fehlerbehebung beim Systemspeicher Voraussetzungen VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker...
  • Seite 179: Störungen Der Festplattenlaufwerke Beheben

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 180: Fehlerbehebung Bei Ssd-Laufwerken (Solid State Drives)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 181: Störungen Bei Usb-Geräten Beheben

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 182: Fehlerbehebung Bei Prozessoren

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 183: Störungen Bei Der Nvram-Stützbatterie Beheben

    Systemmeldungen Eine Liste der Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert wird, finden Sie im „Dell Event and Error Messages Reference Guide“ (Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals > OpenManage Software...
  • Seite 184: Warnmeldungen

    Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe fortsetzt. Vor dem Formatieren einer Festplatte werden Sie beispielsweise gewarnt, dass alle Daten auf der Festplatte verloren gehen. Normalerweise wird ein Vorgang durch eine Warnmeldung so lange unterbrochen, bis Sie durch Eingabe von y (für Ja) oder n (für Nein) eine Entscheidung treffen.
  • Seite 185: Wie Sie Hilfe Bekommen

    Ihre Service-Tag-Nummer für einen schnellen Zugriff auf Ihre Hardware-Konfiguration und Garantieinformationen • Eine direkte Verbindung zu Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams Schritte Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder Verwenden Sie Ihr Smartphone bzw.
  • Seite 186 Quick Resource(QR)-Code auf Ihrem Dell PowerEdge-System. Scannen Sie das folgende Bild, um den QR-Code auszuprobieren. Abbildung 73. QRL-Code...

Inhaltsverzeichnis
