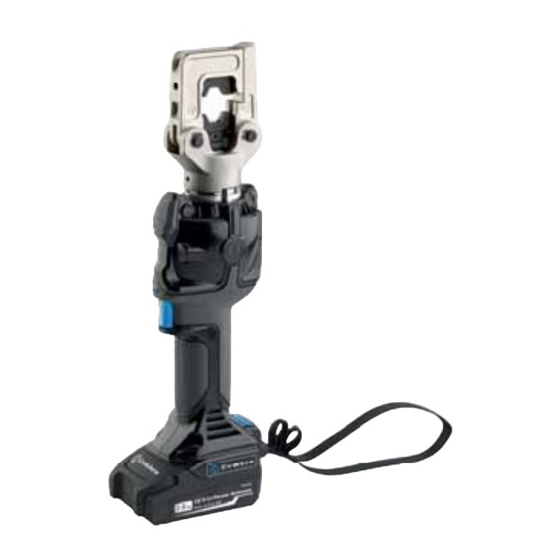

Cembre B500ND Bedienungsanleitung
Hydraulisches akku-presswerkzeug
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BATTERY OPERATED HYDRAULIC CRIMPING TOOL
OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE
HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B500ND B500NDA B500NDE B500NDT
ENGLISH
OPERATION AND MAINTENANCE MANUAL ................. 5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN ........................... 13
DEUTSCH
BEDIENUNGSANLEITUNG .............................................. 21
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ......................... 29
ITALIANO
MANUALE D'USO E MANUTENZIONE ........................... 37
1
HYDRAULISCHES AKKU-PRESSWERKZEUG
Inhaltsverzeichnis
Verwandte Anleitungen für Cembre B500ND
Inhaltszusammenfassung für Cembre B500ND
- Seite 1 BATTERY OPERATED HYDRAULIC CRIMPING TOOL OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE HYDRAULISCHES AKKU-PRESSWERKZEUG HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA B500ND B500NDA B500NDE B500NDT ENGLISH OPERATION AND MAINTENANCE MANUAL ....5 FRANÇAIS NOTICE D’UTILISATION ET ENTRETIEN ......13 DEUTSCH BEDIENUNGSANLEITUNG ..........
- Seite 2 Die set FIG. / BILD 1 FIG. / BILD 2 Matrices Presseinsätze Matrices Matrici Battery Batterie Akku Batería Batteria FIG. / BILD 4 Connector Connecteur Kabelschuh Conector Connettore FIG. / BILD 3 FIG. / BILD 5...
- Seite 3 FIG. / BILD 6 2 (x4) HEAD / TETE / KOPF / CABEZA / TESTA 4 LED WORKLIGHT / ECLAIRAGE PAR LED / LED-BELEUCHTUNG / LUCES LED / ILLUMINAZIONE LED OPERATING BUTTON / GACHETTE DE COMMANDE / STARTKNOPF / BOTÓN DE ACCIONAMIENTO / PULSANTE DI AZIONAMENTO BATTERY / BATTERIE / AKKU / BATERÍA / BATTERIA DISPLAY / ECRAN / DISPLAYANZEIGE / PANTALLA / DISPLAY...
- Seite 4 WARNING SYMBOLS - SYMBOLES D'AVERTISSEMENT - WARNSYMBOLE - SÍMBOLOS DE ADVERTENCIA - SIMBOLI DI AVVERTENZA Tool - Outil - Werkzeug - Herramienta - Utensile – Before using the tool, carefully read the instructions in this manual. – Avant d'utiliser cet outil, lire attentivement les instructions de cette notice. –...
-
Seite 21: Allgemeine Eigenschaften
1. ALLGEMEINE EIGENSCHAFTEN B500ND B500NDE B500NDT B500NDA Anwendungsbereich Geeignet zum Verpressen von Verbindern und Kabelschuhen bis zu einem Querschnitt von max. 300 mm (600 MCM) Nennpreßkraft kN (US sh. ton) 60 (6.75) Minimaler Arbeitsdruck bar (psi) 661 (9587) Abmessungen mm (inches) 396 x 136 x 81 (15.6 x 5.3 x 3.2) -
Seite 22: Bedienungshinweise
HINWEISE Verwenden Sie das Akkuwerkzeug ausschließlich für den vom Hersteller vorgesehenen Anwendungszweck. Arbeiten Sie konzentriert und lassen Sie sich während des Einsatzes nicht ablenken. Nehmen Sie zur Arbeit eine sichere und standfeste Arbeitsposition ein! Vor Beginn der Arbeiten an elektrischen Anlagen ist sicherzustellen, dass sich keine span- nungsführenden Teile in unmittelbarer Nähe des Arbeitsbereiches befi... - Seite 23 Drücken Sie für den Akkuaustausch auf die Entriegelung (9) (siehe Bild 1) und führen Sie den neuen Akku bis zum Einrasten ein. Auf dem Display werden die Betriebsparameter des Werkzeuges angezeigt. Sie können laut der Bedienungsanleitung Pkt. 2.7 persönliche Einstellungen vornehmen. Passendes Presseinsatz Paar auswählen.
-
Seite 24: Drehbewegung Des Kopfes
ANMERKUNG: Zum Anzeigen der aktuellen Kraft- oder = 60.0 kN = 60.0 kN Druckwerte während der Arbeitszyklen, stellen Sie bitte = 58.3 kN die entsprechenden Ansichten ein (siehe Pkt. 4). Wenn Sie den Startknopf vor dem automatischen Abschalten des = 661 bar = 661 bar Motors loslassen, zeigt das Display die zu diesem Zeitpunkt = 485 bar... -
Seite 25: Verwendung Des Ladegerätes
Drücken Sie niemals fest auf die kapazitive Taste. Es reicht aus, sie sanft mit einem Finger und mit bloßen Händen zu berühren. Der Steuerungsimpuls wird beim Loslassen gesendet. 2.8) Akkuladung Der Akku ist mit LED-Anzeigen ausgestattet, die jederzeit über die verbleibende Akkulaufzeit Auskunft geben, indem man auf die Taste (P) (siehe Bild 5) drückt: 4 LED eingeschaltet: Maximale Ladung 2 LED eingeschaltet: Ladung zu 50 %... - Seite 26 P: Erreichter Momentandruck in psi. BATTERY Ladezustand des Akkus. Anzahl der ausgeführten Zyklen. 29990 Anzahl der ausstehenden Zyklen bis zur normalen Wartung. B500ND Cembre-Logo, Werkzeugtyp. 18AW125 Seriennummer des Werkzeuges. Eingestellte Ölrücklaufart. (für weitere Informationen siehe Punkt 4.2). Aktivierung/Deaktivierung der LED-Beleuchtung (für weitere Informationen siehe Punkt 4.3).
-
Seite 27: Aktivierung/Deaktivierung Der Led-Beleuchtung
Wenn Sie die ausgewählte Ansicht bei jedem Starten des Werkzeuges fest anzeigen möchten, berühren Sie länger (ca. 3 Sekunden) die kapazitive Taste, bis ein akustisches Signal erfolgt und die Einstellung bestätigt wird. 3 SEC. Die kapazitive Taste funktioniert womöglich nicht, wenn sie mit Handschuhen oder ähnliches berührt wird. - Seite 28 30001 EMPFOHLENE Das Werkzeug funktioniert weiterhin, es wird aber empfohlen, es für eine Wartung an Cembre einzusenden (siehe Punkt 6). WARTUNG ANMERKUNG: Diese Meldung erscheint immer nach 30 Sekunden, in denen das Werkzeug nicht verwendet wird. 4.6) FEHLERMELDUNGEN: Erscheinen während des Betriebes, in Verbindung mit einem akus-...
-
Seite 45: Anschluss An Einen Computer (Smartool Technology)
Cembre CEM_SWBT01, que se encuentra de forma gratuita en la área reservada de la página web www.cembre.com. después la inscripción. En la misma área se pueden encontrar también las actualizaciones del fi rmware de la tarjeta electrónica, para garantizar el mejor rendimiento de la herramienta obteniendo la máxima efi... - Seite 46 – Following information applies in member states of the European Union: – Les informations suivantes sont destinées aux pays membres del'Union Européenne : – Die folgenden Hinweise gelten für Mitglieder der Europäischen Union: – Las siguientes informaciones conciernen a los estados miembros de la Unión Europea: –...
-
Seite 48: Einsendung An Cembre Zur Überprüfung
Centre; if possible, attach a copy of the Test Certifi cate supplied by Cembre together with the tool or fi ll in and attach the form available in the “ASSISTANCE” section of the Cembre website.
