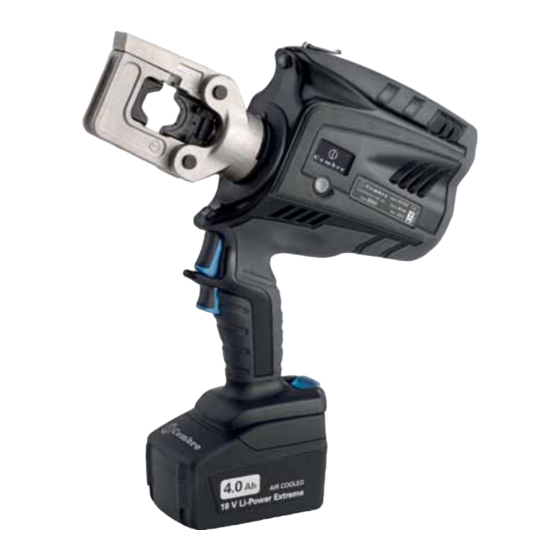

Hydraulischer akku-presswerkqeug
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BATTERY OPERATED HYDRAULIC CRIMPING TOOL
OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE
HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B500 B500A B500E B500T
ENGLISH
OPERATION AND MAINTENANCE MANUAL ....................................5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN ........................................... 13
DEUTSCH
BEDIENUNGSANLEITUNG ................................................................... 21
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ........................................... 29
ITALIANO
MANUALE D'USO E MANUTENZIONE ............................................. 37
1
HYDRAULISCHES AKKU-PRESSWERKZEUG
Inhaltsverzeichnis
Verwandte Anleitungen für Cembre B500
Inhaltszusammenfassung für Cembre B500
- Seite 1 BATTERY OPERATED HYDRAULIC CRIMPING TOOL OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE HYDRAULISCHES AKKU-PRESSWERKZEUG HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA B500 B500A B500E B500T ENGLISH OPERATION AND MAINTENANCE MANUAL ........5 FRANÇAIS NOTICE D’UTILISATION ET ENTRETIEN ........... 13 DEUTSCH BEDIENUNGSANLEITUNG ..............
- Seite 2 FIG. / BILD 1 FIG. / BILD 2 Die set Matrices Presseinsätze Matrices Matrici Battery Batterie Akku Batería Batteria FIG. / BILD 4 Connector Connecteur Kabelschuh Conector Connettore FIG. / BILD 3 FIG. / BILD 5...
- Seite 3 FIG. / BILD 6 1 + 3 LED WORKLIGHT / ECLAIRAGE PAR LED / LED-BELEUCHTUNG / LUCES LED / ILLUMINAZIONE LED HEAD / TETE / KOPF / CABEZA / TESTA OPERATING BUTTON / GACHETTE DE COMMANDE / STARTKNOPF / BOTÓN DE ACCIONAMIENTO / PULSANTE DI AZIONAMENTO PRESSURE RELEASE BUTTON / GACHETTE DE DECOMPRESSION / DRUCKABLASSKNOPF / BOTÓN DESBLOQUEO PRESIÓN / PULSANTE SBLOCCO PRESSIONE...
- Seite 4 WARNING SYMBOLS - SYMBOLES D'AVERTISSEMENT - WARNSYMBOLE - SÍMBOLOS DE ADVERTENCIA - SIMBOLI DI AVVERTENZA Tool - Outil - Werkzeug - Herramienta - Utensile – Before using the tool, carefully read the instructions in this manual. – Avant d'utiliser cet outil, lire attentivement les instructions de cette notice. –...
-
Seite 21: Allgemeine Eigenschaften
1. ALLGEMEINE EIGENSCHAFTEN B500 B500E B500T B500A Anwendungsbereich Geeignet zum Verpressen von Verbindern und Kabelschuhen bis zu einem Querschnitt von max. 300 mm (600 MCM) Nennpreßkraft kN (US sh. ton) 63 (7.1) Minimale Preßkraft kN (US sh. ton) 60 (6.75) -
Seite 22: Bedienungshinweise
HINWEISE Verwenden Sie das Akkuwerkzeug ausschließlich für den vom Hersteller vorgese- henen Anwendungszweck. Arbeiten Sie konzentriert und lassen Sie sich während des Einsatzes nicht ablenken. Nehmen Sie zur Arbeit eine sichere und standfeste Arbeitsposition ein! Vor Beginn der Arbeiten an elektrischen Anlagen ist sicherzustellen, dass sich keine spannungsführenden Teile in unmittelbarer Nähe des Arbeitsbereiches befi... - Seite 23 Drücken Sie für den Akkuaustausch auf die Entriegelung (7) (siehe Bild 1) und führen Sie den neuen Akku bis zum Einrasten ein. Auf dem Display werden die Betriebsparameter des Werkzeuges angezeigt. Sie können laut der Bedienungsanleitung Pkt. 2.7 persönliche Einstellungen vornehmen. Passenden Presseinsatz auswählen.
- Seite 24 ANMERKUNG: Zum Anzeigen der aktuellen Kraft- = 60.0 kN = 60.0 kN oder Presswerte während der Arbeitszyklen stellen = 58.3 kN Sie bitte die entsprechenden Ansichten ein (siehe Pkt. 4). Wenn Sie den Startknopf vor der automatischen = 661 bar = 661 bar Abschaltung des Motors loslassen, zeigt das Display = 485 bar...
-
Seite 25: Verwendung Des Ladegerätes
2.8) Akkuladung Der Akku ist mit LED-Anzeigen ausgestattet, der jederzeit über die verbleibende Akku- laufzeit Auskunft gibt, indem man auf die Taste (P) (siehe Bild 5) drückt: 4 LED eingeschaltet: Maximale Ladung 2 LED eingeschaltet: Ladung zu 50 % 1 LED blinkend: Minimale Ladung, Akku austauschen bzw. aufl aden Wenn sich der Akku im Werkzeug befi... - Seite 26 = 9587 psi Pm: Mindestdruck in psi. Pp = 4525 psi Pp: Erreichter Momentandruck in psi. Ladezustand des Akkus. BATTERY Anzahl der ausgeführten Zyklen. 34990 Anzahl der ausstehenden Zyklen bis zur normale Wartung. Cembre-Logo, Werkzeugtyp. B500 Seriennummer des Werkzeuges. NR 13AJ002...
- Seite 27 35001 ERREICHT: Das Werkzeug funktioniert weiterhin, es wird aber empfohlen, es für eine Wartung an Cembre zu schicken (siehe Pkt. 6). ANMERKUNG. Diese Meldung erscheint zusammen mit einem akusti- schen Signal immer nach 30 Sekunden, in denen das Werkzeug nicht...
-
Seite 28: Anschluss An Einen Computer
Sie gerne beraten und Ihnen alle nötigen Informationen zum Einsenden des Gerätes an unseren Hauptsitz geben wird. Wenn vorhanden, legen Sie dem Gerät bitte eine Ko- pie des von Cembre mitgelieferten Zertifi kates bei oder füllen das, unter dem Bereich “SUPPORT“ der Cembre Website, verfügbare Formular aus und fügen es bei. - Seite 45 300 (11.8) 83 (3.3) 300 mm 83 mm FIG. / BILD 7 mm (inch) FIG. / BILD 8...
- Seite 46 – Following information applies in member states of the European Union: – Les informations suivantes sont destinées aux pays membres del'Union Européenne: – Die folgenden Hinweise gelten für Mitglieder der Europäischen Union: – Las siguientes informaciones conciernen a los estados miembros de la Unión Europea: –...
- Seite 48 CS 92014 - 91423 Morangis Cédex E-mail: sales@cembre.co.uk E-mail: info@cembre.fr www.cembre.co.uk www.cembre.fr Cembre Inc. Cembre España S.L.U. Raritan Center Business Park Calle Verano 6 y 8 181 Fieldcrest Avenue 28850 Torrejón de Ardoz - Madrid (España) Edison, New Jersey 08837 (USA) Teléfono: 91 4852580...
