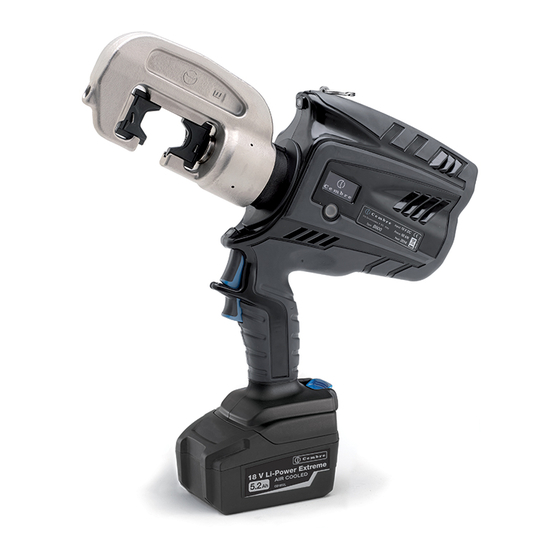

Cembre B600 Bedienungsanleitung
Hydraulisches akku-presswerkzeug
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BATTERY OPERATED HYDRAULIC CRIMPING TOOL
OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE
HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B600 B600A B600E B600T
ENGLISH
OPERATION AND MAINTENANCE MANUAL ....................................5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN ........................................... 13
DEUTSCH
BEDIENUNGSANLEITUNG ................................................................... 21
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ........................................... 29
ITALIANO
MANUALE D'USO E MANUTENZIONE ............................................. 37
1
HYDRAULISCHES AKKU-PRESSWERKZEUG
Certified Quality
Certified Environmental
Management System
Management System
Certified Occupational
Health & Safety
Management System
Inhaltsverzeichnis
Verwandte Anleitungen für Cembre B600
Inhaltszusammenfassung für Cembre B600
- Seite 1 BATTERY OPERATED HYDRAULIC CRIMPING TOOL OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE HYDRAULISCHES AKKU-PRESSWERKZEUG HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA B600 B600A B600E B600T ENGLISH OPERATION AND MAINTENANCE MANUAL ........5 FRANÇAIS NOTICE D’UTILISATION ET ENTRETIEN ........... 13 DEUTSCH BEDIENUNGSANLEITUNG ..............
- Seite 2 FIG. / BILD 1 FIG. / BILD 2 Die set - Matrices - Presseinsätze Battery Matrices - Matrici Batterie Akku Batería Batteria Connector Connecteur Kabelschuh Conector Connettore FIG. / BILD 3 FIG. / BILD 5 FIG. / BILD 4...
- Seite 3 FIG. / BILD 6 1 + 3 LED WORKLIGHT / ECLAIRAGE PAR LED / LED-BELEUCHTUNG / LUCES LED / ILLUMINAZIONE LED HEAD / TETE / KOPF / CABEZA / TESTA OPERATING BUTTON / GACHETTE DE COMMANDE / STARTKNOPF / BOTÓN DE ACCIONAMIENTO / PULSANTE DI AZIONAMENTO PRESSURE RELEASE BUTTON / GACHETTE DE DECOMPRESSION / DRUCKABLASSKNOPF / BOTÓN DESBLOQUEO PRESIÓN / PULSANTE SBLOCCO PRESSIONE...
- Seite 4 TG.0960 WARNING SYMBOLS - SYMBOLES D'AVERTISSEMENT - WARNSYMBOLE - SÍMBOLOS DE ADVERTENCIA - SIMBOLI DI AVVERTENZA dimensione 63,5x16,5 mm Tool - Outil - Werkzeug - Herramienta - Utensile – Before using the pump, carefully read the instructions in this manual. –...
-
Seite 21: Allgemeine Eigenschaften
1. ALLGEMEINE EIGENSCHAFTEN B600 B600E B600T B600A Anwendungsbereich Geeignet zum Verpressen von Verbindern und Kabelschuhen bis zu einem Querschnitt von max. 240 mm (500 MCM) Nennpreßkraft kN (US sh. ton) 68 (7.65) Minimale Preßkraft kN (US sh. ton) 64.6 (7.27) -
Seite 22: Bedienungshinweise
HINWEISE Verwenden Sie das Akkuwerkzeug ausschließlich für den vom Hersteller vorgesehenen Anwendungszweck. Arbeiten Sie konzentriert und lassen Sie sich während des Einsatzes nicht ablenken und nehmen zur Arbeit eine sichere und standfeste Arbeitsposition ein! Vor Beginn der Arbeiten an elektrischen Anlagen ist sicherzustellen, dass sich keine span- nungsführenden Teile in unmittelbarer Nähe des Arbeitsbereiches befinden. - Seite 23 Setzen Sie die Presseinsätze in den Presskopf, zuerst den unteren Presseinsatz (1) auf dem Kolben positionieren (siehe Bild 2). Mit diesem Werkzeug ist es auch möglich, die Presseinsätze aus dem 50kN Werkzeugprogramm von Cembre (zum Beispiel HT51, RH50) zu verwenden. Dazu ist eine Feder Art.Nr. 6522051 notwendig, Feder die auf Anfrage geliefert werden kann.
- Seite 24 -9000 Pp = 4438 psi Die LED Leuchten können wie unter Pkt. 4.2 beschrieben deaktiviert werden. 2.6) Drehbewegung des Kopfes B600 BATTERY NR14ABC2 Das Werkzeug ist mit einem Kopf ausgerüstet, der um 180° drehbar ist und somit ein komfortables Arbeiten ermöglicht.
-
Seite 25: Wartung
2.9) Verwendung des Ladegerätes Die in der Bedienungsanleitung gegebenen Hinweise sind zu beachten. 1000 -9000 3. WARTUNG B600 Das Werkzeug ist robust und benötigt keine spezielle Pflege. NR14ABC2 Zur Erhaltung der Garantieansprüche beachten Sie folgende Hinweise: 3.1) Pflege Dieses hydraulische Werkzeug sollte vor starker Verschmutzung geschützt werden, da dies für ein 3 SEC. -
Seite 26: Informationsansichten
= 8267 psi Pm: Mindestdruck in psi. Pp = 4438 psi Pp: Erreichter Momentandruck in psi. Ladezustand des Akkus. BATTERY 1000 Anzahl der ausgeführten Zyklen. Anzahl der ausstehenden Zyklen bis zur normale Wartung. -9000 B600 Cembre-Logo, Werkzeugtyp. NR14ABC2 Seriennummer des Werkzeuges. - Seite 27 Das Werkzeug funktioniert weiterhin, es wird aber empfohlen, es für eine Wartung an Cembre zu schicken (siehe Pkt. 6). ANMERKUNG. Diese Meldung erscheint zusammen mit einem akusti- RESET schen Signal immer nach 30 Sekunden, in denen das Werkzeug nicht ...
-
Seite 28: Anschluss An Einen Computer
Sie gerne beraten und Ihnen alle nötigen Informationen zum Einsenden des Gerätes an unseren Hauptsitz geben wird. Wenn vorhanden, legen Sie dem Gerät bitte eine Kopie des von Cembre mitgelieferten Zertifikates bei oder füllen das, unter dem Bereich “SUPPORT“ der Cembre Website,... - Seite 45 347 (13.6) 83 (3.3) FIG. / BILD 7 mm (inch) FIG. / BILD 8...
