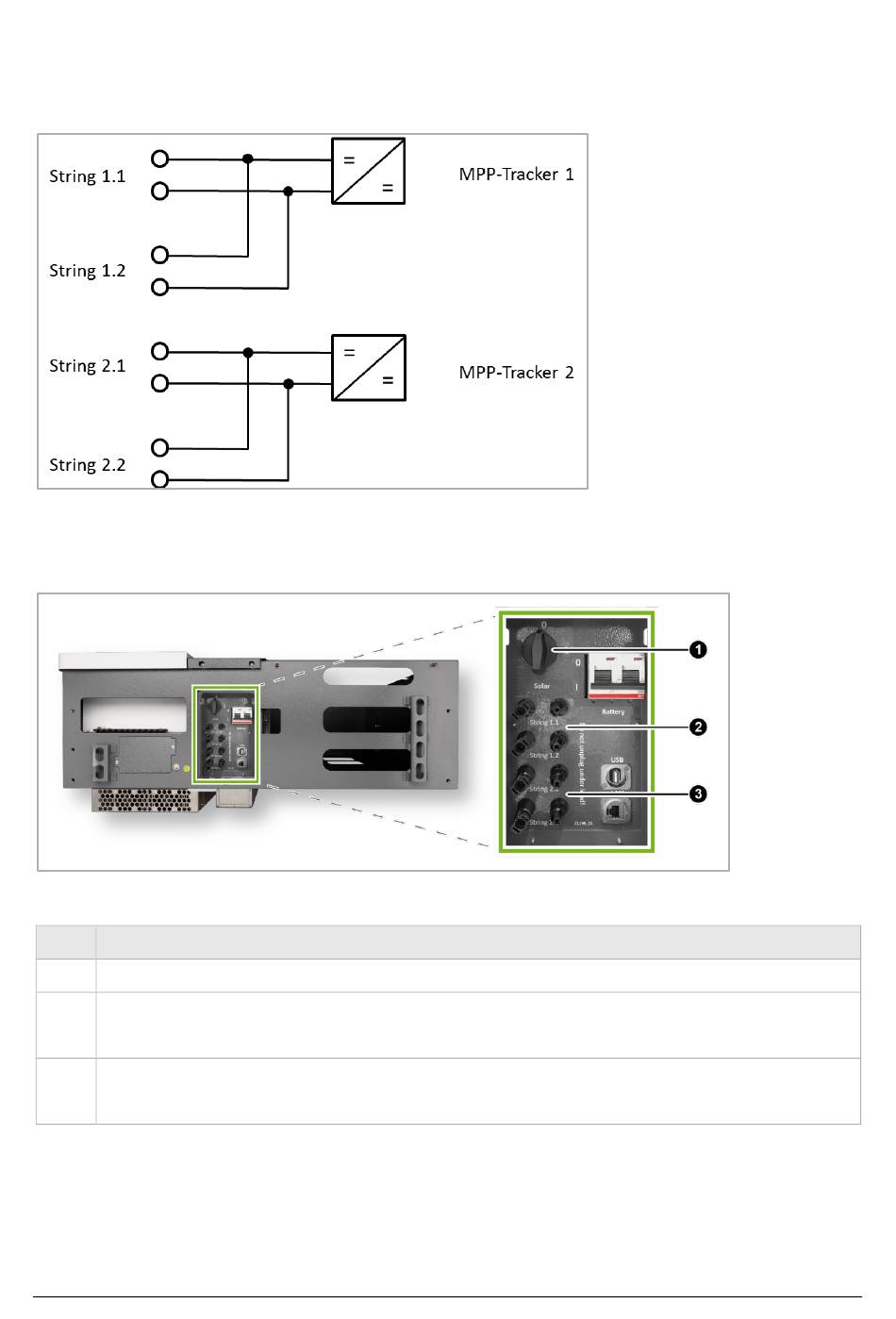

6.6.3 Interne Stringverschaltung der 2 MPP-Tracker – Schema
Abb. 58: Schema Stringverschaltung MPP-Tracker
6.6.4 PV-Strings an das Gerät anschließen
Abb. 59: Unterseite Gerät | DC-Trennschalter und PV-Strings (Abbildung zeigt S10 E)
Pos.

Benennung

[1] DC-Trennschalter
[2] MPP-Tracker 1:
String 1.1 / String 1.2
[3] MPP-Tracker 2:
String 2.1 / String 2.2
S10 E COMPACT – Installationsanleitung
6 Elektrischer Anschluss
S10E-74xxx_IA | V1.20 83
