Kabelverlauf vom Batterieschrank unterhalb der elektrischen Funktionseinheit in
das Batterieanschlussfeld 2 (wenn vorhanden):
•
Die Batteriekabel direkt von den Batterien in das Batterieanschlussfeld unterhalb des Geräts
führen.

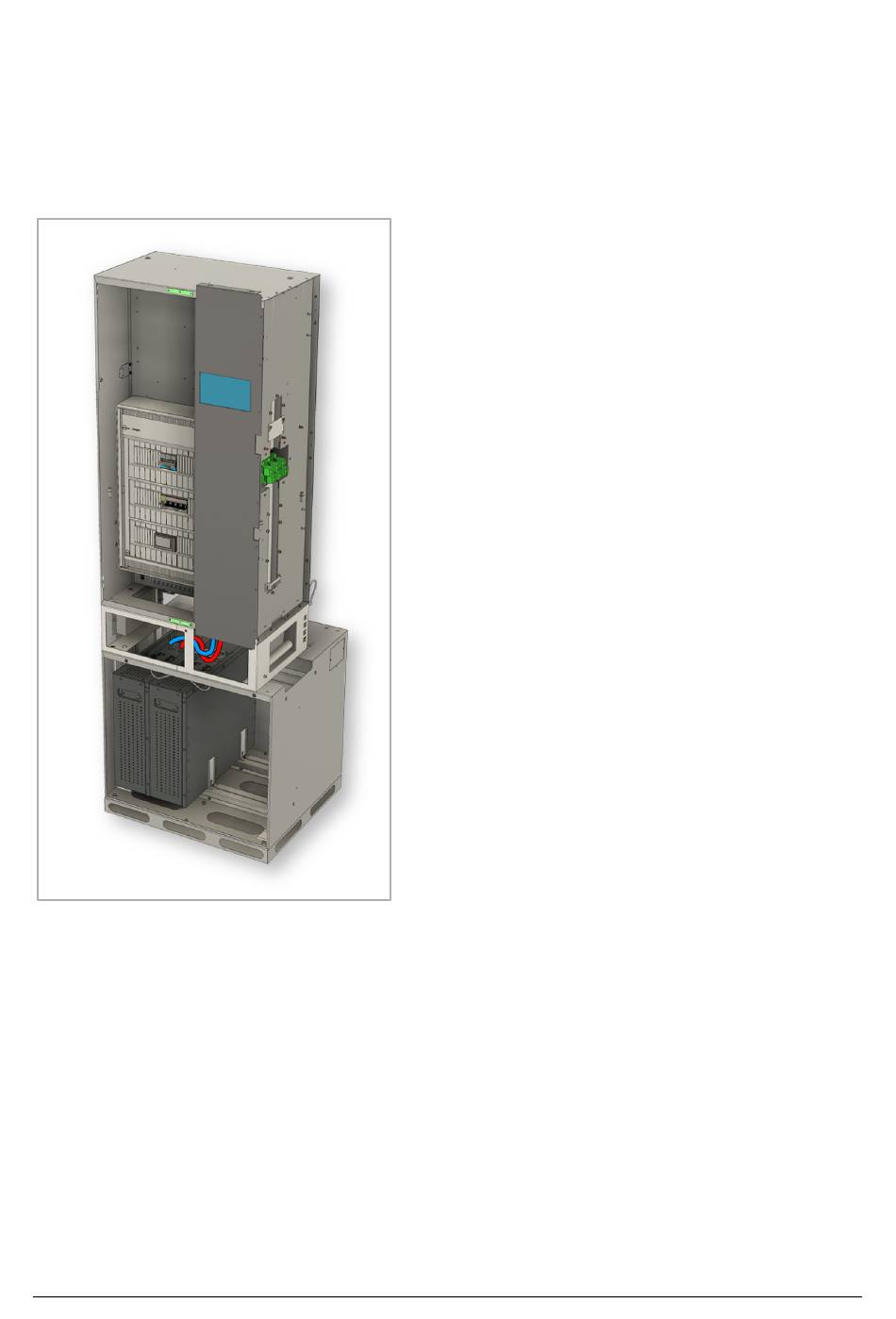

Abb. 70: Schematischer Kabelverlauf für ein Batteriemodul (Abbildung ähnlich)
S10 E COMPACT – Installationsanleitung
7 Batteriemontage und -installation
S10E-74xxx_IA | V1.20
103
