7 Batteriemontage und -installation
7.10 Kommunikationskabel an Batteriemodule anschließen
Hinweis:
•
Die Kommunikationskabel müssen ordnungsgemäß verlegt und auf der Geräteseite
angeschlossen worden sein.
•
Die Batterie-Leistungskabel müssen ordnungsgemäß verlegt und auf der
Geräteseite angeschlossen worden sein.
7.10.1 Gerät mit 1 Batteriekreis
Hinweise:
•
Im Folgenden wird der Anschluss von drei Batteriemodulen beschrieben.
•
Beim Anschluss von zwei Batteriemodulen entfällt das zweite Kommunikationskabel
[C]. Der Abschlusswiderstand muss dann in die zweite Batterie gesteckt werden.
•
Beim Anschluss von vier Batteriemodulen muss zusätzlich ein Kommunikationskabel
von der dritten in die vierte Batterie gesteckt werden. Der Abschlusswiderstand muss
dann in die vierte Batterie gesteckt werden.

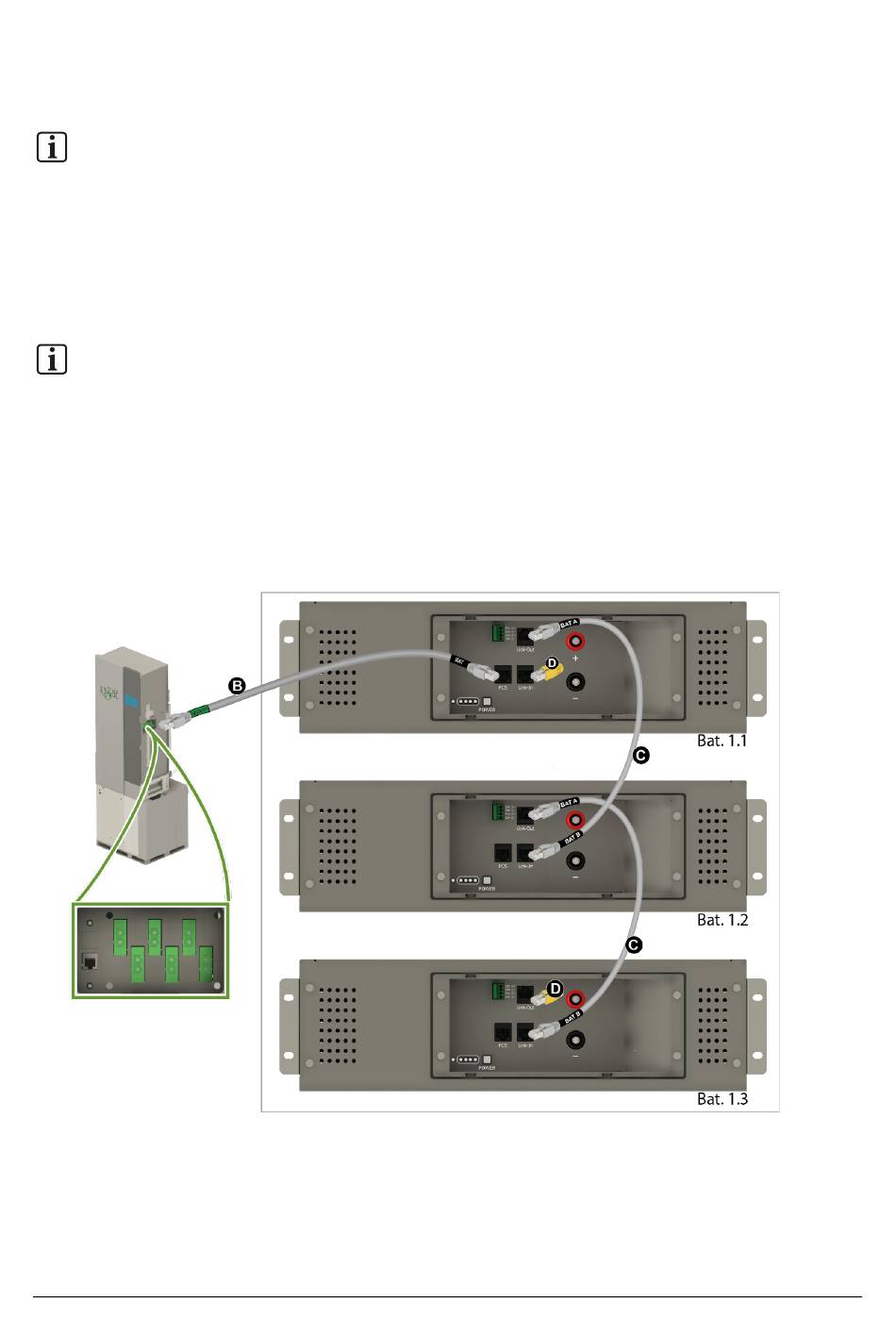

Abb. 81: Kommunikationskabel anschließen (Gerät mit einem Batteriekreis)
