Die im Folgenden beschriebenen und abgebildeten Hutschienen-Bestückungen entsprechen
denen der Standardgeräteausstattung bzw. den gängigsten Bestückungsvarianten.
6.4.2 Hutschiene 1 – Ansicht ohne Optionen

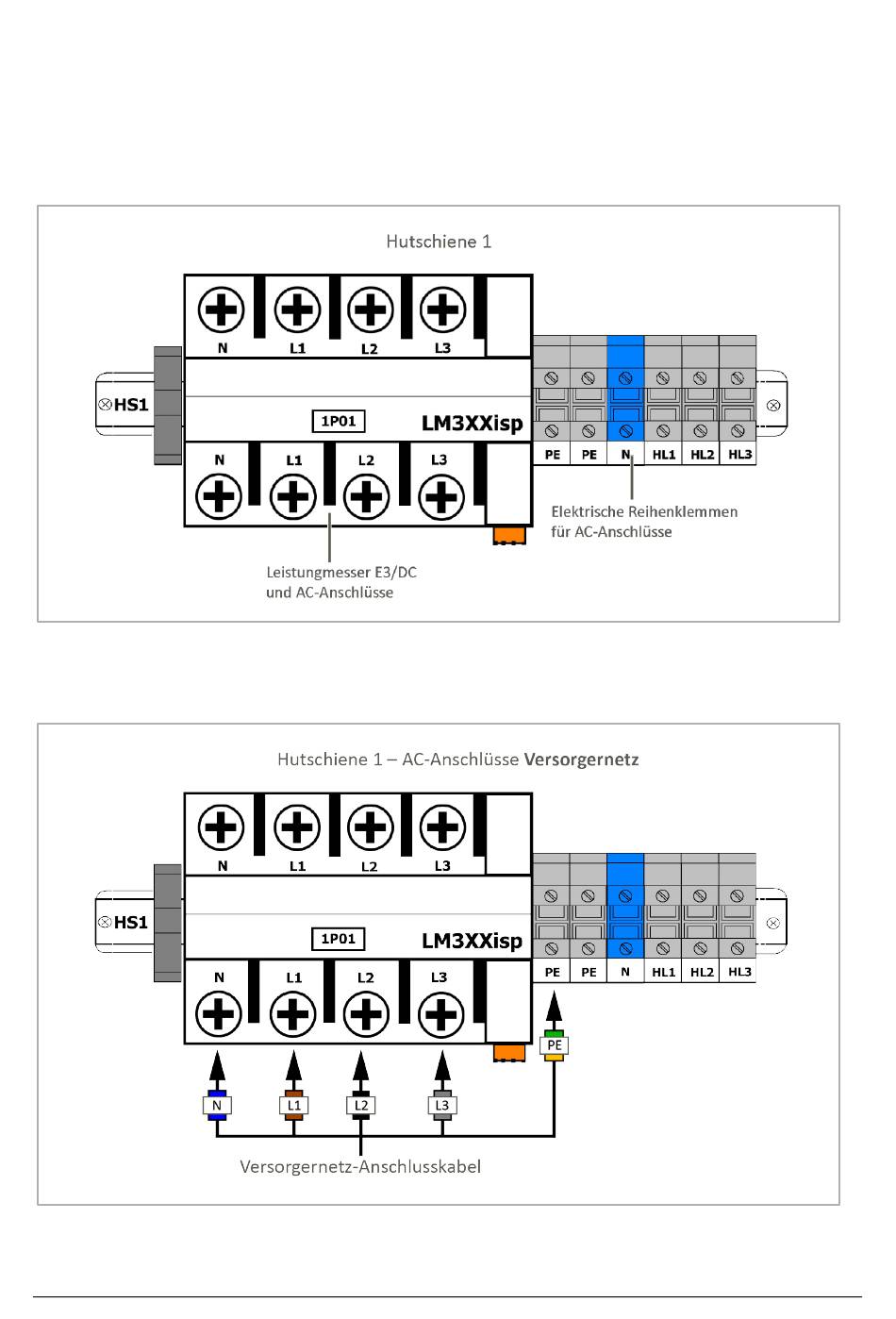

Abb. 41: Hutschiene 1 (Schema)
6.4.3 Hutschiene 1 – AC-Anschluss an das Versorgernetz
Abb. 42: Hutschiene 1 – AC-Anschluss Versorgernetz (Schema)
