6 Elektrischer Anschluss
6.5.2.2 Versorgernetz anschließen
1
Versorgernetz-Anschlusskabel von unten links in den AC-Anschlussraum einführen.
2
Leiter L1, L2, L3, N und PE auflegen (siehe die folgende Abbildung):
–
Die Leiter L1, L2, L3 und der Neutralleiter (N) müssen an den Anschlussklemmen des
verbauten Leistungsmessers aufgelegt werden.
–
Der Schutzleiter (PE) muss direkt an der Hutschiene 1 aufgelegt werden.

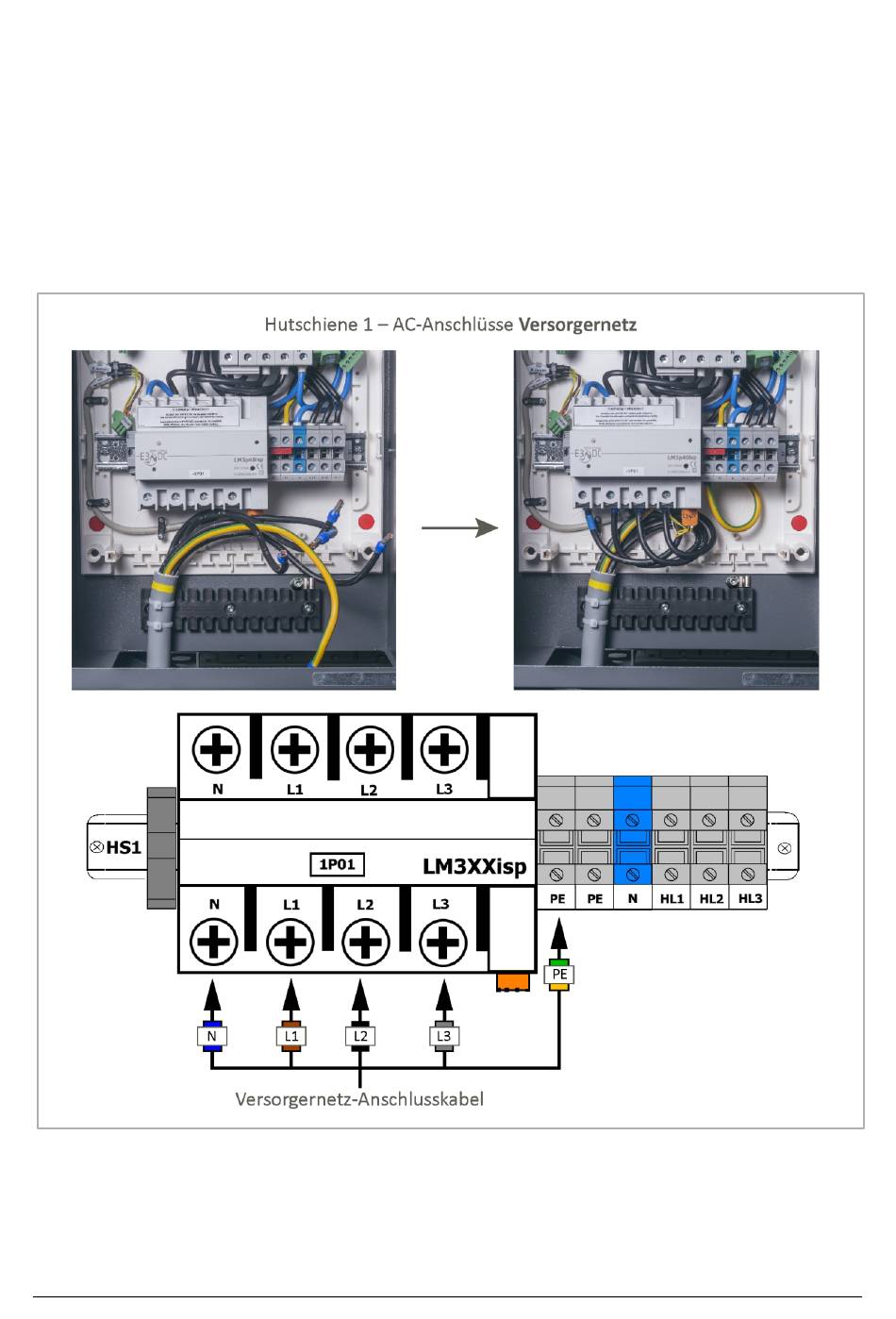

Abb. 53: Versorgernetz AC-seitig anschließen
3
Nach Auflegen der Leiter das Versorgernetz-Anschlusskabel mit Kabelbinder auf der
Zugentlastungsschiene fixieren.
