Kabelverlauf vom Batterieschrank rechts neben der elektrischen Funktionseinheit in
das Batterieanschlussfeld 2 (wenn vorhanden):
•
[1]: Zugentlastung am Batterieschrank verwenden (in der folgenden Abbildung außen am
Batterieschrank unter der elektrischen Funktionseinheit montiert).
•
[2]: Zugentlastung am Anschluss-Sockel verwenden, wenn möglich.
•
[3]: Die Batteriekabel von hinten in die Öffnung des Anschluss-Sockels führen.

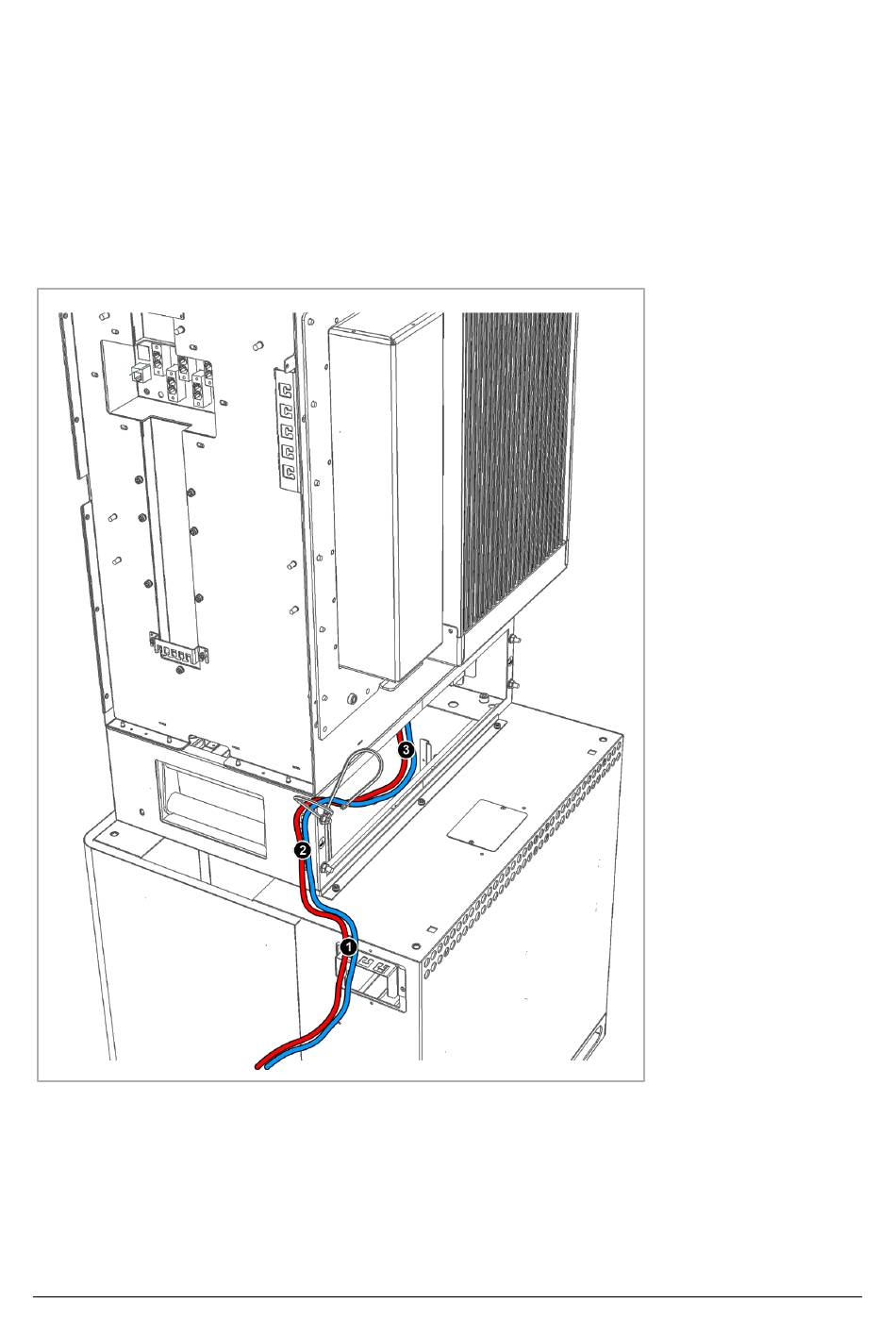

Abb. 72: Schematischer Kabelverlauf für ein Batteriemodul (Abbildung ähnlich)
