Pv-Schutzmodule - E3/DC S10 E COMPACT Installationsanleitung

HagerEnergy GmbH
Beschreibung
Montage auf
Gehäusewerkstoff
Einbauort
Schutzart
Einbaumaße
Zulassungen
Bruttogewicht
Stand: 04.2020

12.8.2 PV-Schutzmodule

Typ: DG MOD PV SCI 500
E3/DC-Artikelnummer: OPT1450120000
•
Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren / Funkenstrecken
•
Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit
Modulentriegelungstaste
•
Das Auswechseln des steckbaren Schutzmoduls kann ohne Abschalten der Netzspannung und
auch ohne Abnahme der Verteiler-Abdeckplatte erfolgen

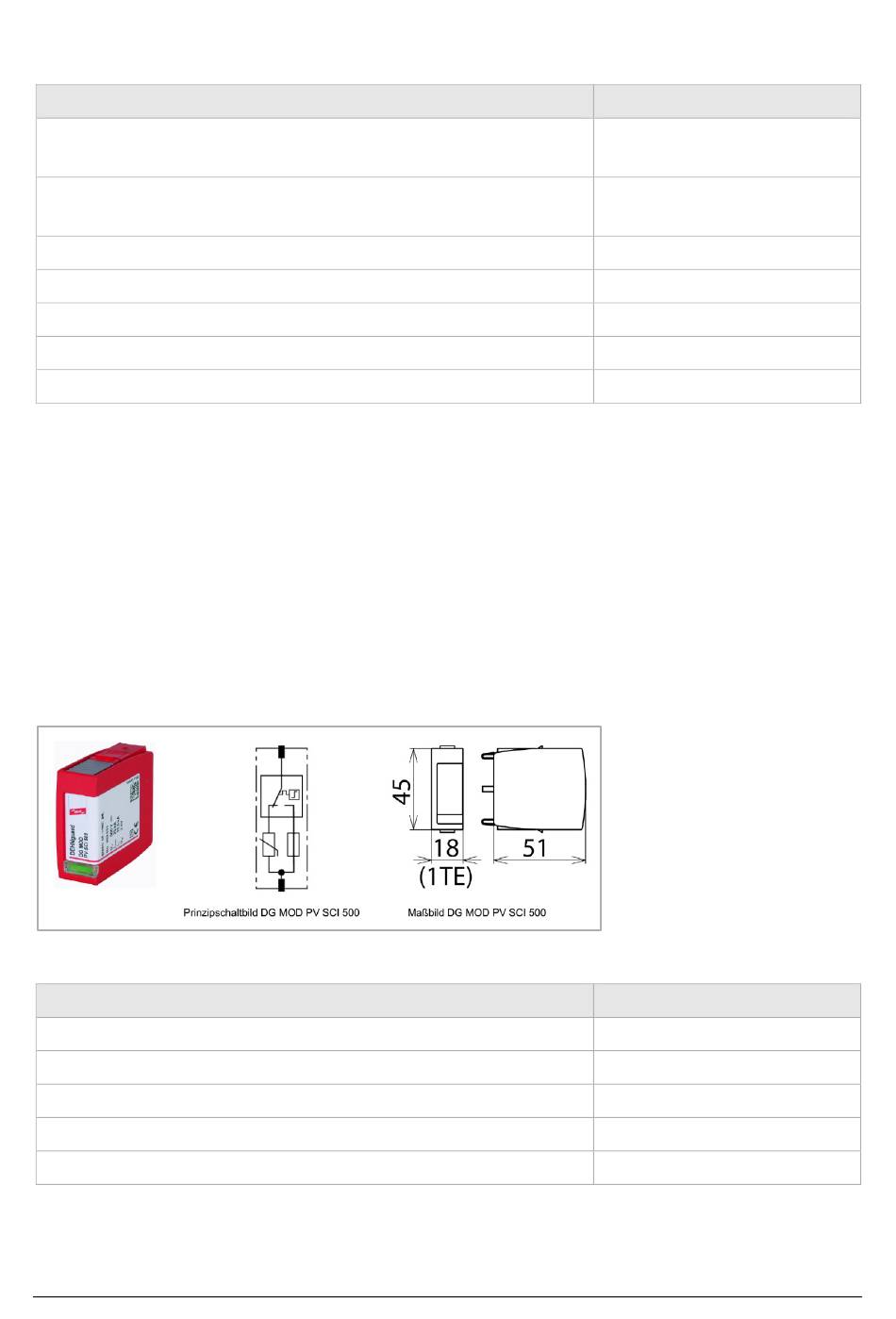

Abb. 161: DC-Überspannungsschutz (PV-Schutzmodule)
Beschreibung
Nennableitstoßstrom (8/20 μs) (I
Max. Ableitstoßstrom (8/20 μs) (I
Höchste Dauerspannung DC (U
Gewicht
Anzahl verwendeter Module
Stand: 11.2019
S10 E COMPACT – Installationsanleitung
)
n
)
max
)
C
12 Option: DC-Überspannungsschutz (ÜSS)
Spezifikation
35 mm Hutschiene nach
EN 60715
Thermoplast, Farbe rot,
UL 94 V-0
Innenraum
IP 20
5 TE, DIN 43880
UL, KEMA
588 g
Spezifikation
12,5 kA
25 kA
500 V
49 g
4
S10E-74xxx_IA | V1.20 183
