7.12 Vordere Batterieabdeckung montieren

Vorgehensweise:
1
Die vordere Batterieabdeckung einhängen.
2
Den Flachstecker des PE-Kabels des Batterieschranks mit der Flachsteckzunge der
Abdeckblende verbinden wie in der folgenden Abbildung.

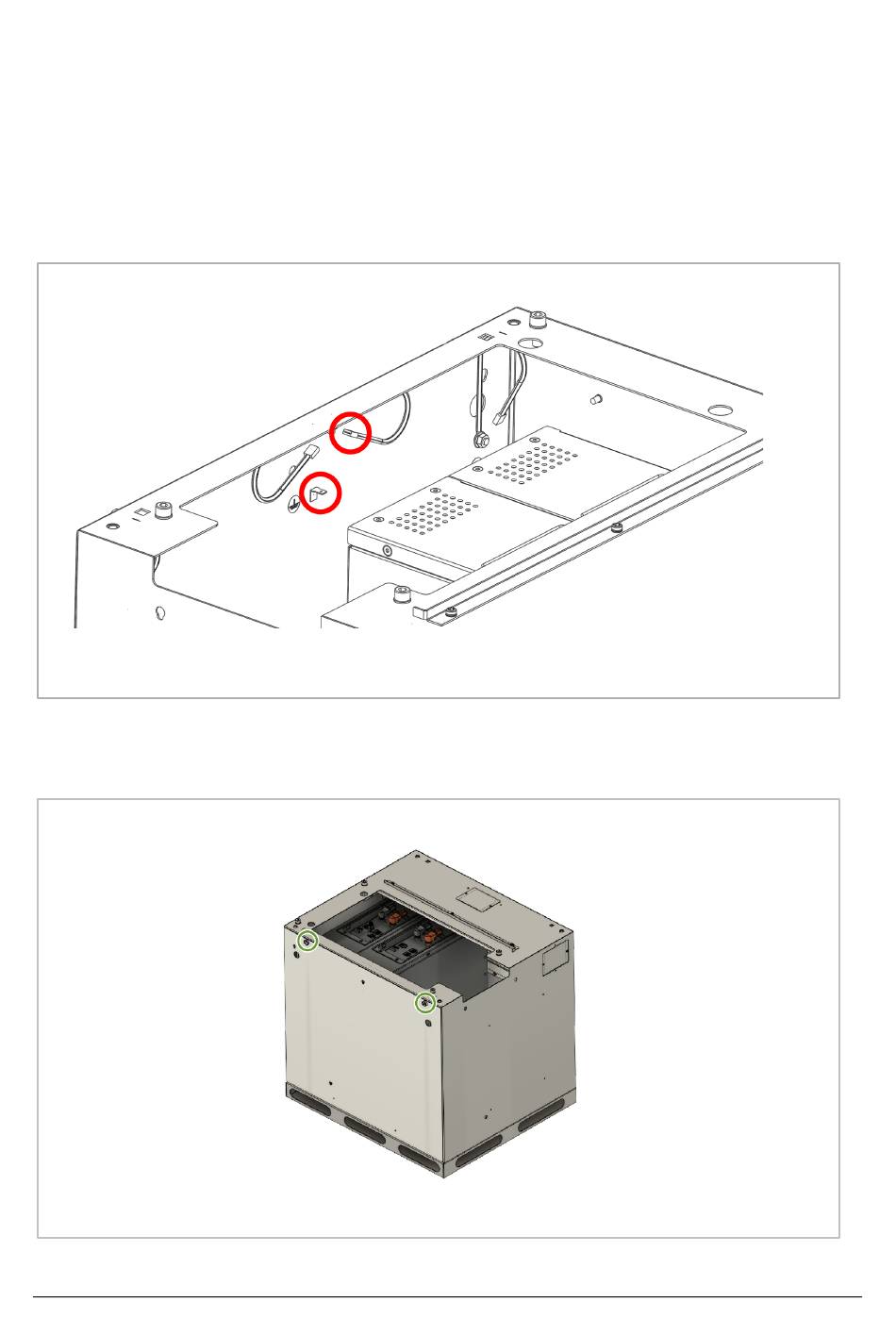

Abb. 84: Batterieabdeckung des Batterieschranks erden
3
Beide Schnellverschlüsse mit einem 3 mm Innensechskantschlüssel festziehen.
Abb. 85: Vordere Batterieabdeckung montieren
