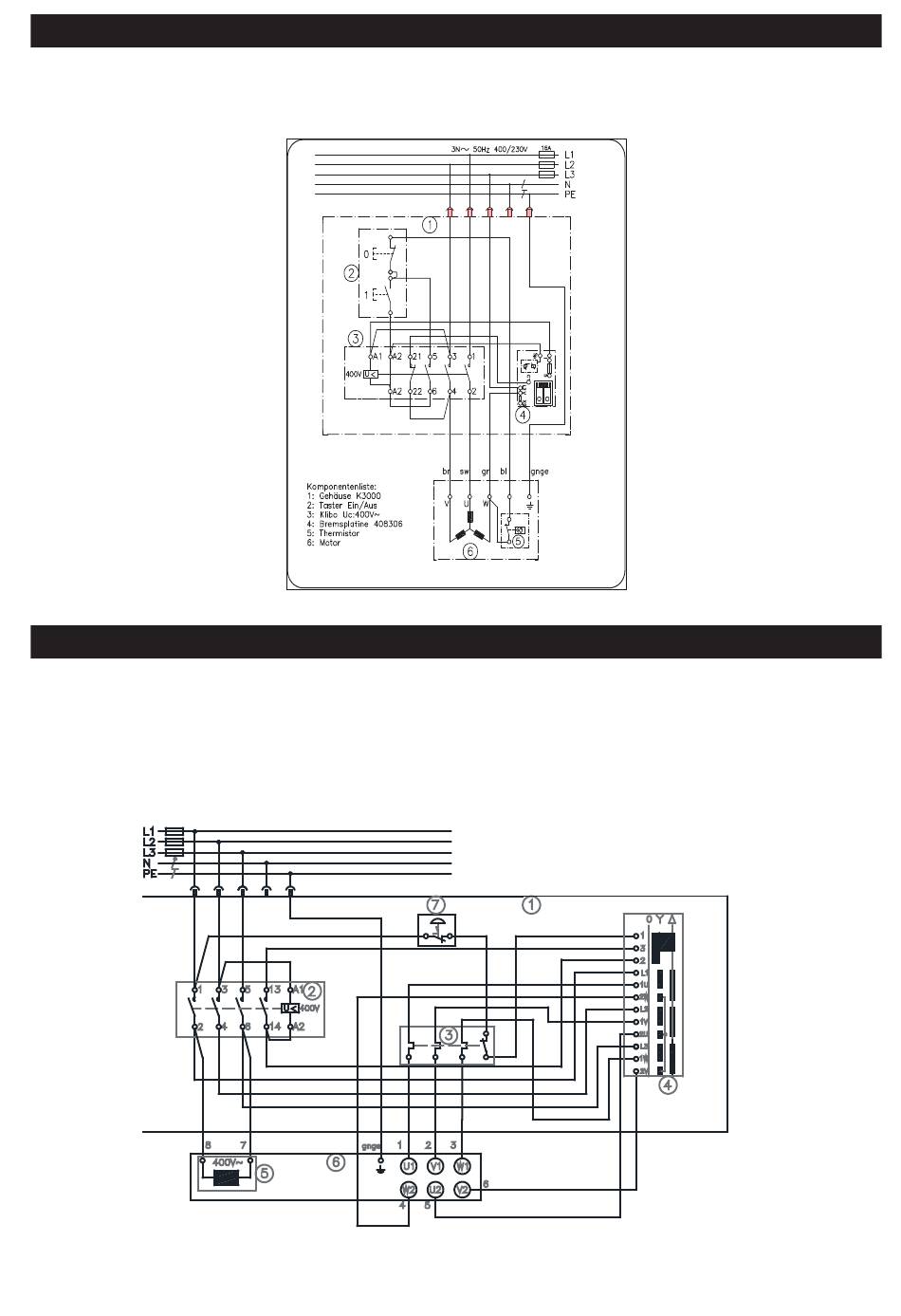

Schaltplan Ke Und Kw, 380 - 420V - Scheppach kw7 Original Bedienungsanleitung

Connection diagram
Schéma des connexions
P1= 5,2 KW; P2 = 4,0 KW mit Bremsplatine
Connection diagram
Schéma des connexions
P1= 6,1 KW; P2 = 5,0 KW mit mechanischer Bremse
Standardlast
16A
3N~50Hz 400/230V
Schaltplan ke d700, ke, kw, 380 – 420V / 5,2kW
Schaltplan ke und kw, 380 – 420V
15300109
Komponentenliste:
1:Gehäuse K3000
2: K ibo-Schütz Uc:400V~ 7,5KW
3: Überlastschutz 15,0 Ax0,58=8,7A(9)
4: Nockenschalter
5: Motor
6: Anschluß Bremse 400V~
7: Not-Aus
10648308
U 6
