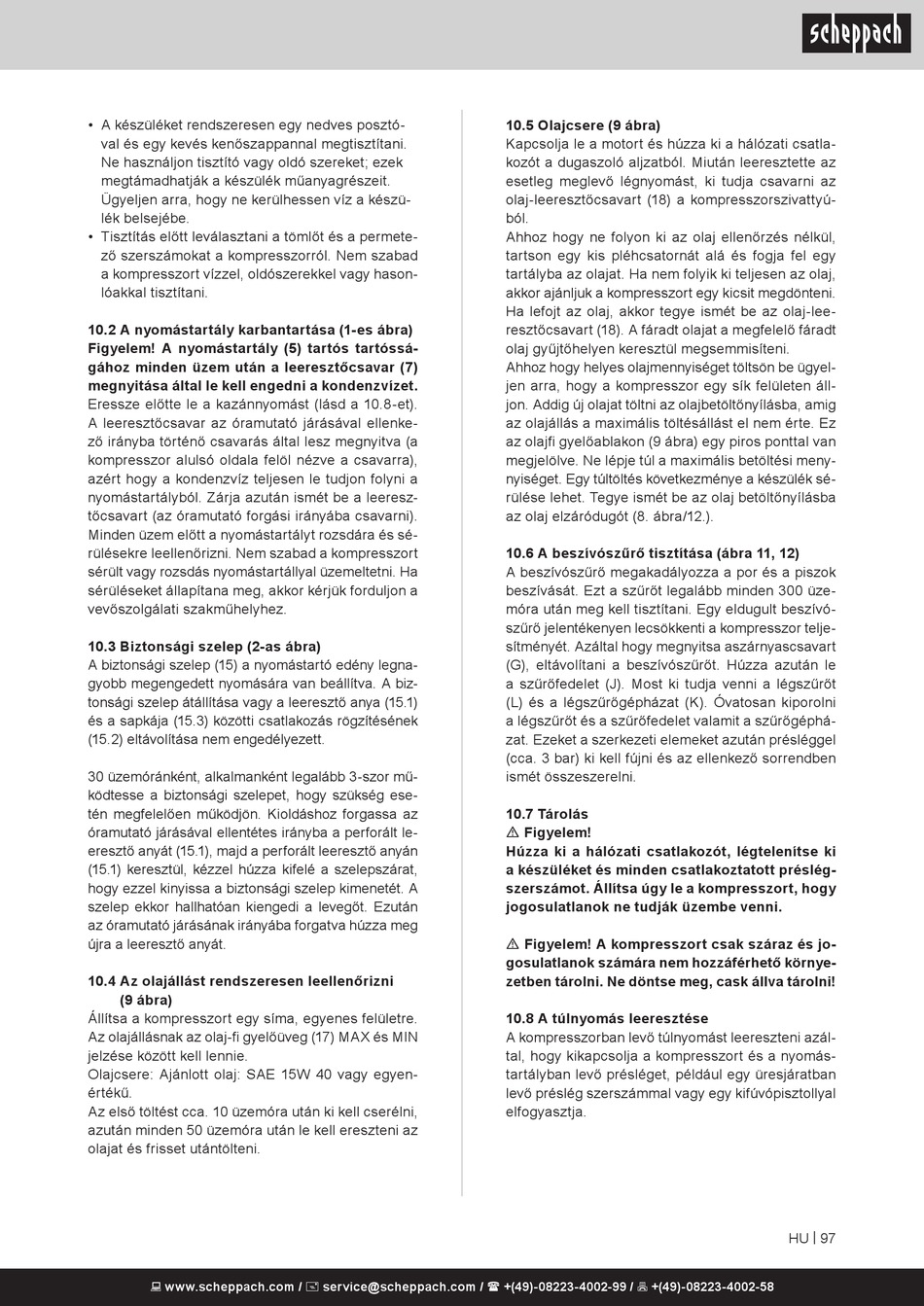

Scheppach HC26 Originalbetriebsanleitung Seite 97

• A készüléket rendszeresen egy nedves posztó-
val és egy kevés kenőszappannal megtisztítani.
Ne használjon tisztító vagy oldó szereket; ezek
megtámadhatják a készülék műanyagrészeit.
Ügyeljen arra, hogy ne kerülhessen víz a készü-
lék belsejébe.
• Tisztítás előtt leválasztani a tömlőt és a permete-
ző szerszámokat a kompresszorról. Nem szabad
a kompresszort vízzel, oldószerekkel vagy hason-
lóakkal tisztítani.
10.2 A nyomástartály karbantartása (1-es ábra)
Figyelem! A nyomástartály (5) tartós tartóssá-
gához minden üzem után a leeresztőcsavar (7)
megnyitása által le kell engedni a kondenzvízet.
Eressze előtte le a kazánnyomást (lásd a 10.8-et).
A leeresztőcsavar az óramutató járásával ellenke-
ző irányba történő csavarás által lesz megnyitva (a
kompresszor alulsó oldala felöl nézve a csavarra),
azért hogy a kondenzvíz teljesen le tudjon folyni a
nyomástartályból. Zárja azután ismét be a leeresz-
tőcsavart (az óramutató forgási irányába csavarni).
Minden üzem előtt a nyomástartályt rozsdára és sé-
rülésekre leellenőrizni. Nem szabad a kompresszort
sérült vagy rozsdás nyomástartállyal üzemeltetni. Ha
sérüléseket állapítana meg, akkor kérjük forduljon a
vevőszolgálati szakműhelyhez.
10.3 Biztonsági szelep (2-as ábra)
A biztonsági szelep (15) a nyomástartó edény legna-
gyobb megengedett nyomására van beállítva. A biz-
tonsági szelep átállítása vagy a leeresztő anya (15.1)
és a sapkája (15.3) közötti csatlakozás rögzítésének
(15.2) eltávolítása nem engedélyezett.
30 üzemóránként, alkalmanként legalább 3-szor mű-
ködtesse a biztonsági szelepet, hogy szükség ese-
tén megfelelően működjön. Kioldáshoz forgassa az
óramutató járásával ellentétes irányba a perforált le-
eresztő anyát (15.1), majd a perforált leeresztő anyán
(15.1) keresztül, kézzel húzza kifelé a szelepszárat,
hogy ezzel kinyissa a biztonsági szelep kimenetét. A
szelep ekkor hallhatóan kiengedi a levegőt. Ezután
az óramutató járásának irányába forgatva húzza meg
újra a leeresztő anyát.
10.4 Az olajállást rendszeresen leellenőrizni
(9 ábra)
Állítsa a kompresszort egy síma, egyenes felületre.
Az olajállásnak az olaj-fi gyelőüveg (17) MAX és MIN
jelzése között kell lennie.
Olajcsere: Ajánlott olaj: SAE 15W 40 vagy egyen-
értékű.
Az első töltést cca. 10 üzemóra után ki kell cserélni,
azután minden 50 üzemóra után le kell ereszteni az
olajat és frisset utántölteni.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10.5 Olajcsere (9 ábra)
Kapcsolja le a motort és húzza ki a hálózati csatla-
kozót a dugaszoló aljzatból. Miután leeresztette az
esetleg meglevő légnyomást, ki tudja csavarni az
olaj-leeresztőcsavart (18) a kompresszorszivattyú-
ból.
Ahhoz hogy ne folyon ki az olaj ellenőrzés nélkül,
tartson egy kis pléhcsatornát alá és fogja fel egy
tartályba az olajat. Ha nem folyik ki teljesen az olaj,
akkor ajánljuk a kompresszort egy kicsit megdönteni.
Ha lefojt az olaj, akkor tegye ismét be az olaj-lee-
resztőcsavart (18). A fáradt olajat a megfelelő fáradt
olaj gyűjtőhelyen keresztül megsemmisíteni.
Ahhoz hogy helyes olajmennyiséget töltsön be ügyel-
jen arra, hogy a kompresszor egy sík felületen áll-
jon. Addig új olajat töltni az olajbetöltőnyílásba, amig
az olajállás a maximális töltésállást el nem érte. Ez
az olajfi gyelőablakon (9 ábra) egy piros ponttal van
megjelölve. Ne lépje túl a maximális betöltési meny-
nyiséget. Egy túltöltés következménye a készülék sé-
rülése lehet. Tegye ismét be az olaj betöltőnyílásba
az olaj elzáródugót (8. ábra/12.).
10.6 A beszívószűrő tisztítása (ábra 11, 12)
A beszívószűrő megakadályozza a por és a piszok
beszívását. Ezt a szűrőt legalább minden 300 üze-
móra után meg kell tisztítani. Egy eldugult beszívó-
szűrő jelentékenyen lecsökkenti a kompresszor telje-
sítményét. Azáltal hogy megnyitsa aszárnyascsavart
(G), eltávolítani a beszívószűrőt. Húzza azután le
a szűrőfedelet (J). Most ki tudja venni a légszűrőt
(L) és a légszűrőgépházat (K). Óvatosan kiporolni
a légszűrőt és a szűrőfedelet valamit a szűrőgéphá-
zat. Ezeket a szerkezeti elemeket azután présléggel
(cca. 3 bar) ki kell fújni és az ellenkező sorrendben
ismét összeszerelni.
10.7 Tárolás
m Figyelem!
Húzza ki a hálózati csatlakozót, légtelenítse ki
a készüléket és minden csatlakoztatott préslég-
szerszámot. Állítsa úgy le a kompresszort, hogy
jogosulatlanok ne tudják üzembe venni.
m Figyelem! A kompresszort csak száraz és jo-
gosulatlanok számára nem hozzáférhető környe-
zetben tárolni. Ne döntse meg, cask állva tárolni!
10.8 A túlnyomás leeresztése
A kompresszorban levő túlnyomást leereszteni azál-
tal, hogy kikapcsolja a kompresszort és a nyomás-
tartályban levő présléget, például egy üresjáratban
levő préslég szerszámmal vagy egy kifúvópisztollyal
elfogyasztja.
HU | 97
