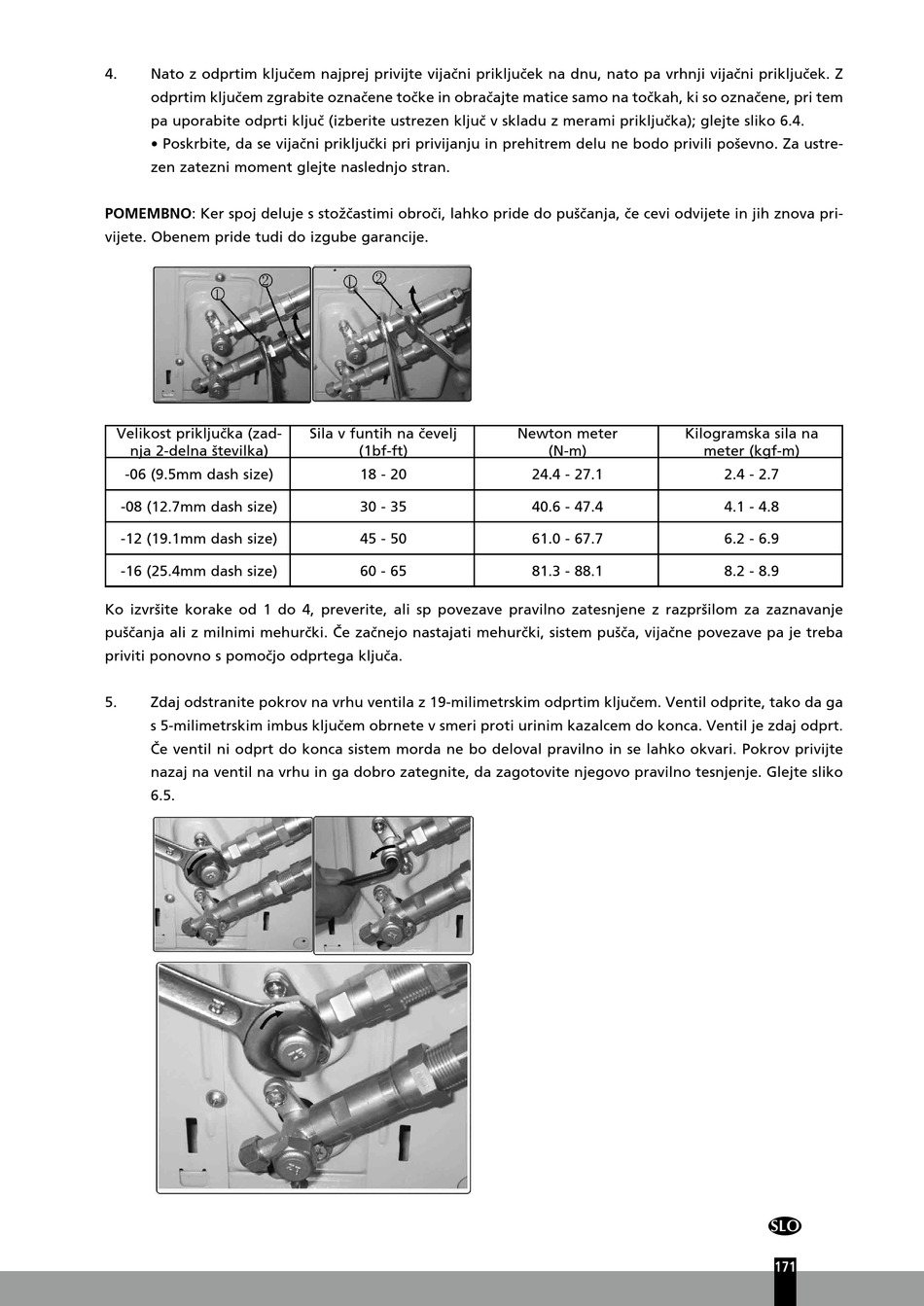

Qlima SC42 Serie Installations-Handbuch Seite 171

4. Nato z odprtim ključem najprej privijte vijačni priključek na dnu, nato pa vrhnji vijačni priključek. Z
odprtim ključem zgrabite označene točke in obračajte matice samo na točkah, ki so označene, pri tem
pa uporabite odprti ključ (izberite ustrezen ključ v skladu z merami priključka); glejte sliko 6.4.
• Poskrbite, da se vijačni priključki pri privijanju in prehitrem delu ne bodo privili poševno. Za ustre-
zen zatezni moment glejte naslednjo stran.
POMEMBNO: Ker spoj deluje s stožčastimi obroči, lahko pride do puščanja, če cevi odvijete in jih znova pri-
vijete. Obenem pride tudi do izgube garancije.
Velikost priključka (zad-
nja 2-delna številka)
-06 (9.5mm dash size)
-08 (12.7mm dash size)
-12 (19.1mm dash size)
-16 (25.4mm dash size)
Ko izvršite korake od 1 do 4, preverite, ali sp povezave pravilno zatesnjene z razpršilom za zaznavanje
puščanja ali z milnimi mehurčki. Če začnejo nastajati mehurčki, sistem pušča, vijačne povezave pa je treba
priviti ponovno s pomočjo odprtega ključa.
5. Zdaj odstranite pokrov na vrhu ventila z 19-milimetrskim odprtim ključem. Ventil odprite, tako da ga
s 5-milimetrskim imbus ključem obrnete v smeri proti urinim kazalcem do konca. Ventil je zdaj odprt.
Če ventil ni odprt do konca sistem morda ne bo deloval pravilno in se lahko okvari. Pokrov privijte
nazaj na ventil na vrhu in ga dobro zategnite, da zagotovite njegovo pravilno tesnjenje. Glejte sliko
6.5.
Sila v funtih na čevelj
(1bf-ft)
18 - 20
30 - 35
45 - 50
60 - 65
Newton meter Kilogramska sila na
(N-m)
24.4 - 27.1
40.6 - 47.4
61.0 - 67.7
81.3 - 88.1
meter (kgf-m)
2.4 - 2.7
4.1 - 4.8
6.2 - 6.9
8.2 - 8.9
