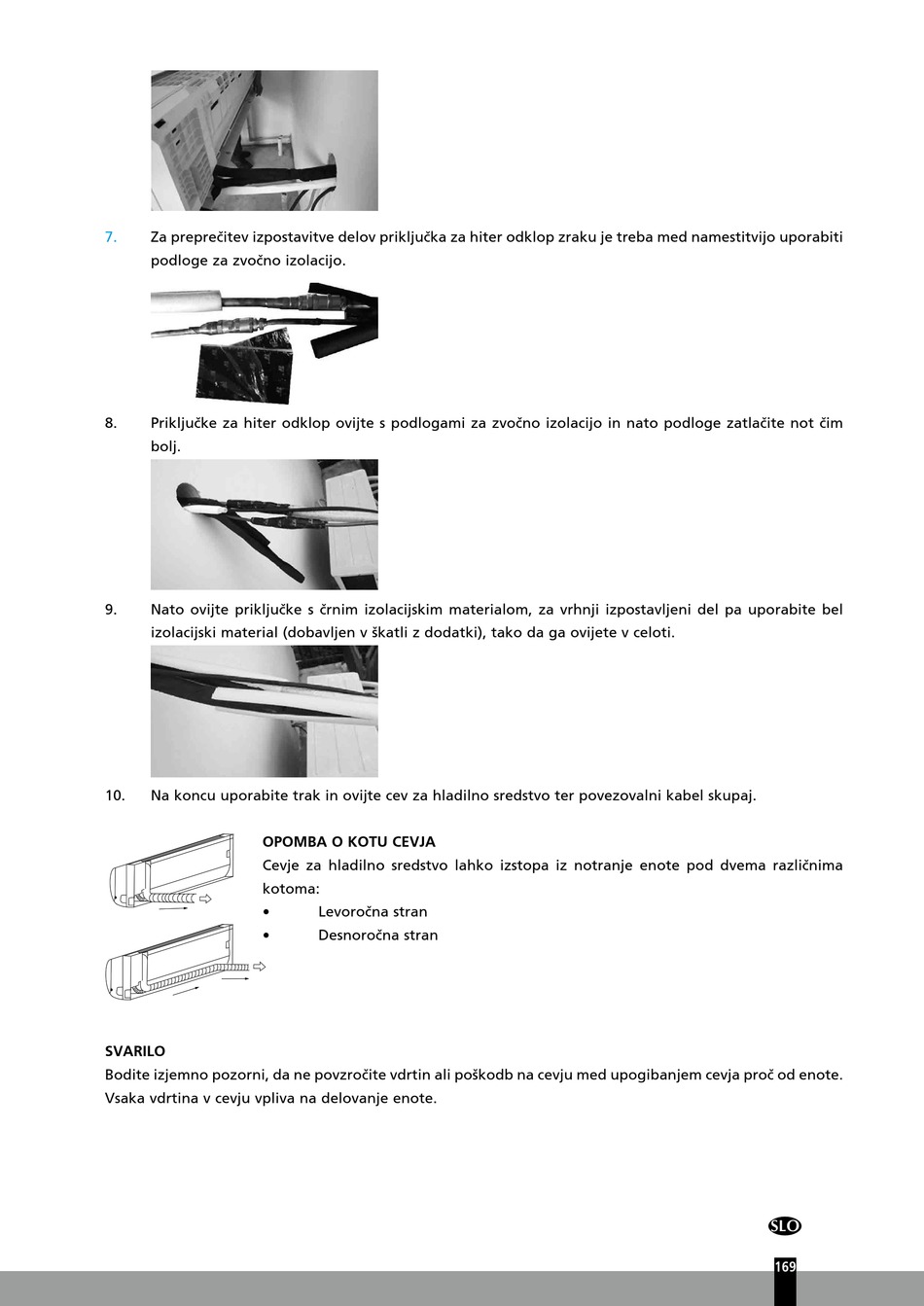

7. Za preprečitev izpostavitve delov priključka za hiter odklop zraku je treba med namestitvijo uporabiti
podloge za zvočno izolacijo.
8. Priključke za hiter odklop ovijte s podlogami za zvočno izolacijo in nato podloge zatlačite not čim
bolj.
9. Nato ovijte priključke s črnim izolacijskim materialom, za vrhnji izpostavljeni del pa uporabite bel
izolacijski material (dobavljen v škatli z dodatki), tako da ga ovijete v celoti.
10. Na koncu uporabite trak in ovijte cev za hladilno sredstvo ter povezovalni kabel skupaj.
OPOMBA O KOTU CEVJA
Cevje za hladilno sredstvo lahko izstopa iz notranje enote pod dvema različnima
kotoma:
•
•
SVARILO
Bodite izjemno pozorni, da ne povzročite vdrtin ali poškodb na cevju med upogibanjem cevja proč od enote.
Vsaka vdrtina v cevju vpliva na delovanje enote.
Levoročna stran
Desnoročna stran
