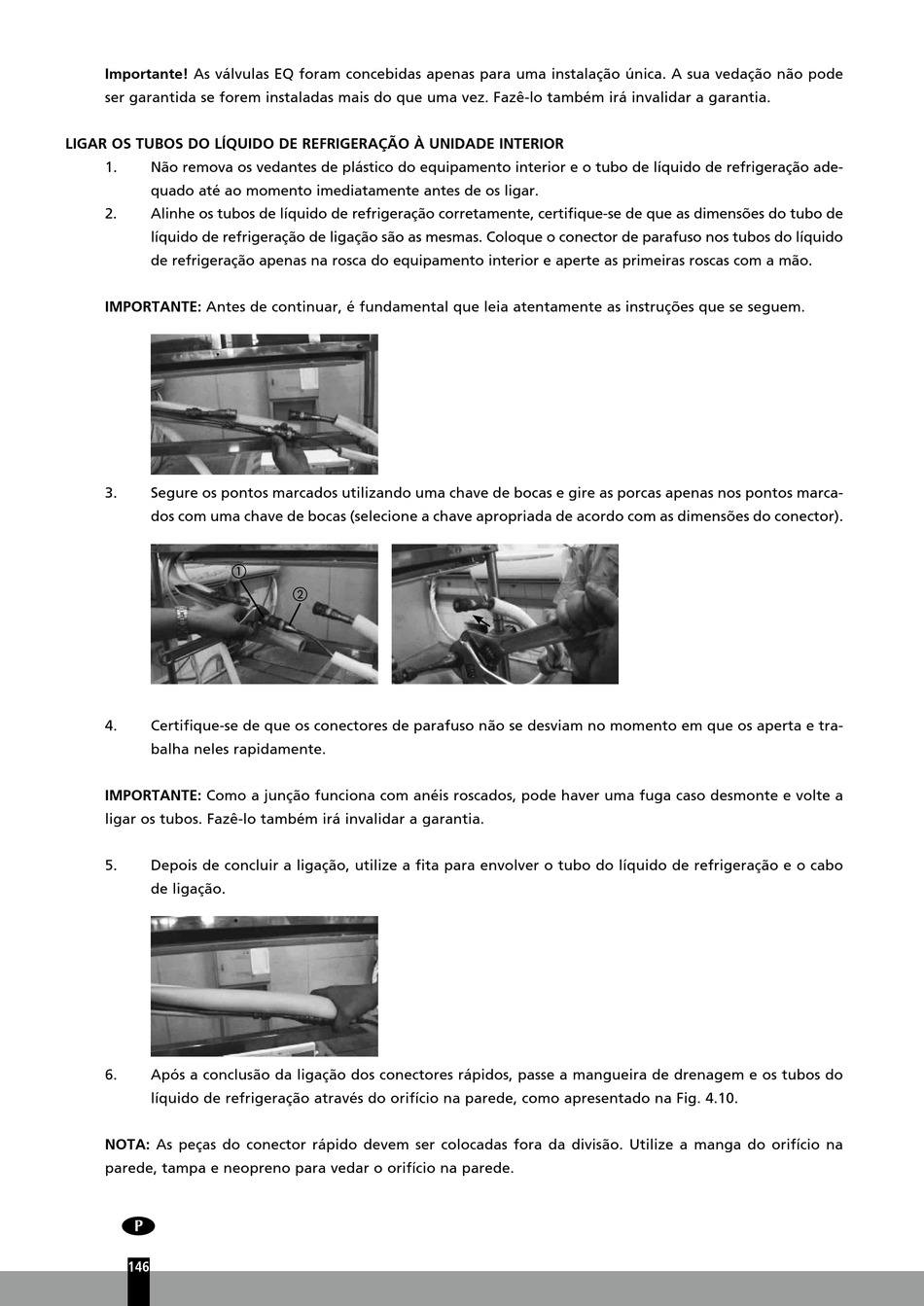

Importante! As válvulas EQ foram concebidas apenas para uma instalação única. A sua vedação não pode
ser garantida se forem instaladas mais do que uma vez. Fazê-lo também irá invalidar a garantia.
LIGAR OS TUBOS DO LÍQUIDO DE REFRIGERAÇÃO À UNIDADE INTERIOR
1. Não remova os vedantes de plástico do equipamento interior e o tubo de líquido de refrigeração ade-
quado até ao momento imediatamente antes de os ligar.
2. Alinhe os tubos de líquido de refrigeração corretamente, certifique-se de que as dimensões do tubo de
líquido de refrigeração de ligação são as mesmas. Coloque o conector de parafuso nos tubos do líquido
de refrigeração apenas na rosca do equipamento interior e aperte as primeiras roscas com a mão.
IMPORTANTE: Antes de continuar, é fundamental que leia atentamente as instruções que se seguem.
3. Segure os pontos marcados utilizando uma chave de bocas e gire as porcas apenas nos pontos marca-
dos com uma chave de bocas (selecione a chave apropriada de acordo com as dimensões do conector).

4. Certifique-se de que os conectores de parafuso não se desviam no momento em que os aperta e tra-
balha neles rapidamente.
IMPORTANTE: Como a junção funciona com anéis roscados, pode haver uma fuga caso desmonte e volte a
ligar os tubos. Fazê-lo também irá invalidar a garantia.
5. Depois de concluir a ligação, utilize a fita para envolver o tubo do líquido de refrigeração e o cabo
de ligação.
6. Após a conclusão da ligação dos conectores rápidos, passe a mangueira de drenagem e os tubos do
líquido de refrigeração através do orifício na parede, como apresentado na Fig. 4.10.
NOTA: As peças do conector rápido devem ser colocadas fora da divisão. Utilize a manga do orifício na
parede, tampa e neopreno para vedar o orifício na parede.
