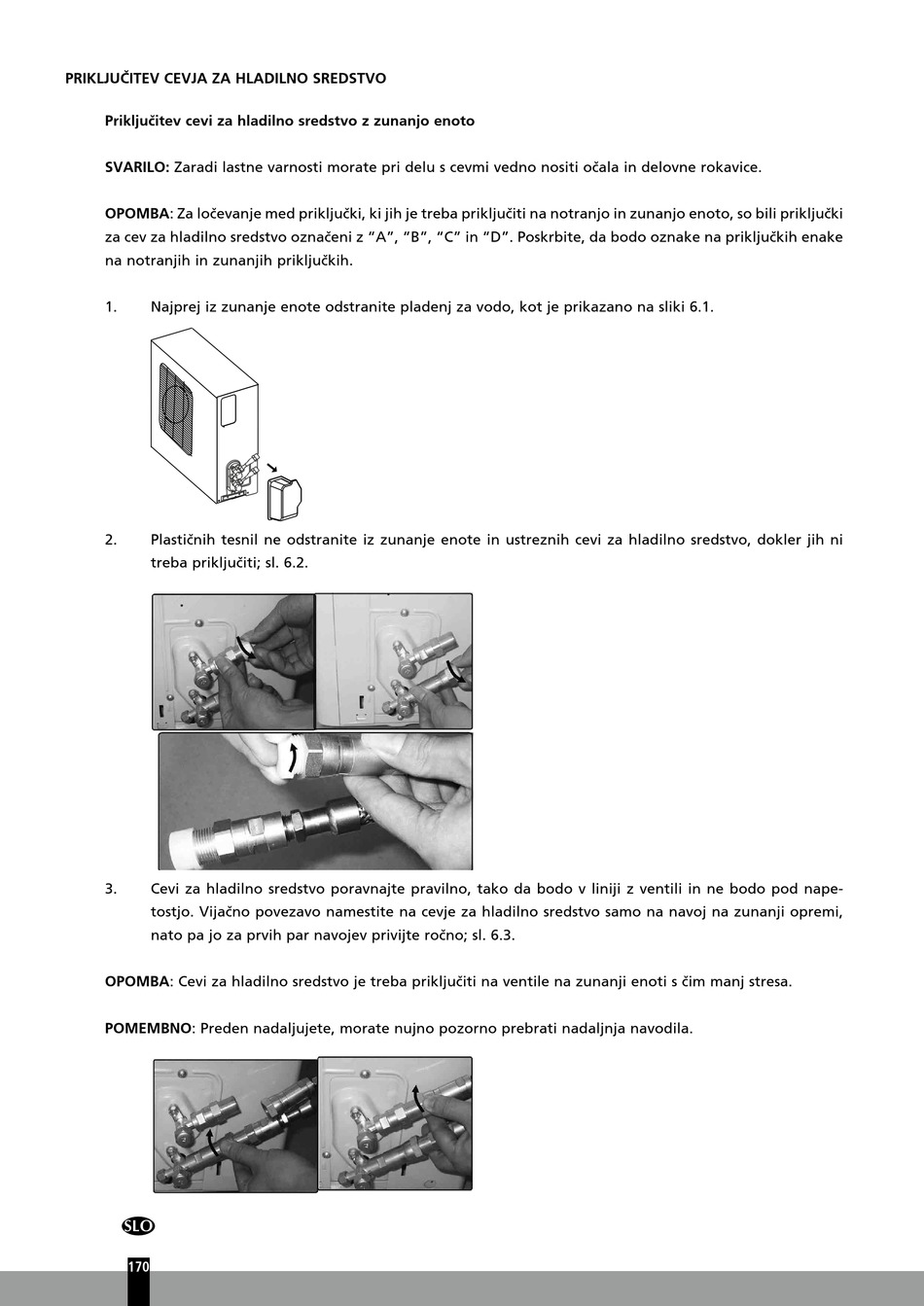

PRIKLJUČITEV CEVJA ZA HLADILNO SREDSTVO
Priključitev cevi za hladilno sredstvo z zunanjo enoto
SVARILO: Zaradi lastne varnosti morate pri delu s cevmi vedno nositi očala in delovne rokavice.
OPOMBA: Za ločevanje med priključki, ki jih je treba priključiti na notranjo in zunanjo enoto, so bili priključki
za cev za hladilno sredstvo označeni z "A", "B", "C" in "D". Poskrbite, da bodo oznake na priključkih enake
na notranjih in zunanjih priključkih.
1. Najprej iz zunanje enote odstranite pladenj za vodo, kot je prikazano na sliki 6.1.
2. Plastičnih tesnil ne odstranite iz zunanje enote in ustreznih cevi za hladilno sredstvo, dokler jih ni
treba priključiti; sl. 6.2.
3. Cevi za hladilno sredstvo poravnajte pravilno, tako da bodo v liniji z ventili in ne bodo pod nape-
tostjo. Vijačno povezavo namestite na cevje za hladilno sredstvo samo na navoj na zunanji opremi,
nato pa jo za prvih par navojev privijte ročno; sl. 6.3.
OPOMBA: Cevi za hladilno sredstvo je treba priključiti na ventile na zunanji enoti s čim manj stresa.
POMEMBNO: Preden nadaljujete, morate nujno pozorno prebrati nadaljnja navodila.
