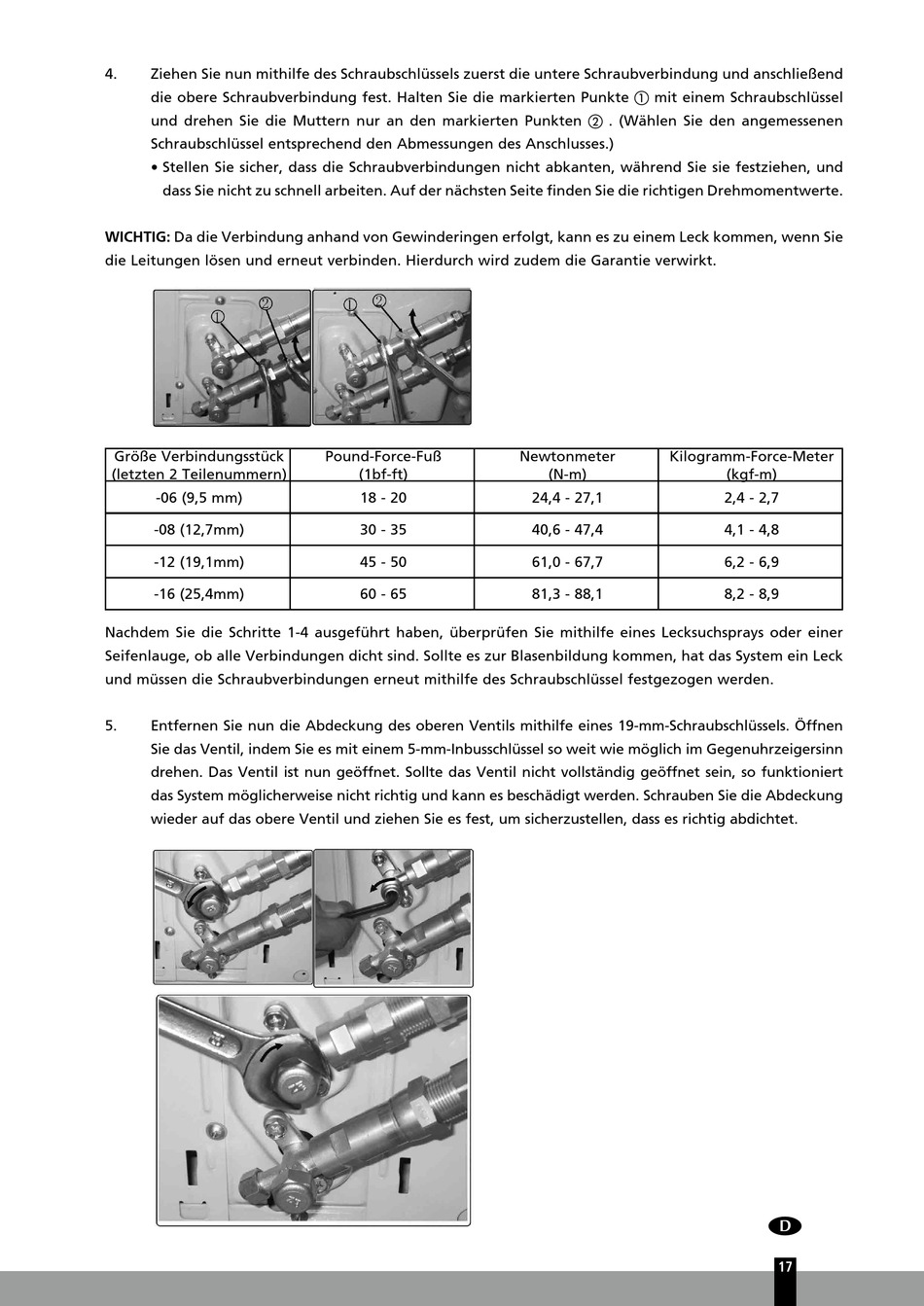

4. Ziehen Sie nun mithilfe des Schraubschlüssels zuerst die untere Schraubverbindung und anschließend
die obere Schraubverbindung fest. Halten Sie die markierten Punkte  mit einem Schraubschlüssel
und drehen Sie die Muttern nur an den markierten Punkten  . (Wählen Sie den angemessenen
Schraubschlüssel entsprechend den Abmessungen des Anschlusses.)
• Stellen Sie sicher, dass die Schraubverbindungen nicht abkanten, während Sie sie festziehen, und
dass Sie nicht zu schnell arbeiten. Auf der nächsten Seite finden Sie die richtigen Drehmomentwerte.
WICHTIG: Da die Verbindung anhand von Gewinderingen erfolgt, kann es zu einem Leck kommen, wenn Sie
die Leitungen lösen und erneut verbinden. Hierdurch wird zudem die Garantie verwirkt.
Größe Verbindungsstück
(letzten 2 Teilenummern)
-06 (9,5 mm)
-08 (12,7mm)
-12 (19,1mm)
-16 (25,4mm)
Nachdem Sie die Schritte 1-4 ausgeführt haben, überprüfen Sie mithilfe eines Lecksuchsprays oder einer
Seifenlauge, ob alle Verbindungen dicht sind. Sollte es zur Blasenbildung kommen, hat das System ein Leck
und müssen die Schraubverbindungen erneut mithilfe des Schraubschlüssel festgezogen werden.
5. Entfernen Sie nun die Abdeckung des oberen Ventils mithilfe eines 19-mm-Schraubschlüssels. Öffnen
Sie das Ventil, indem Sie es mit einem 5-mm-Inbusschlüssel so weit wie möglich im Gegenuhrzeigersinn
drehen. Das Ventil ist nun geöffnet. Sollte das Ventil nicht vollständig geöffnet sein, so funktioniert
das System möglicherweise nicht richtig und kann es beschädigt werden. Schrauben Sie die Abdeckung
wieder auf das obere Ventil und ziehen Sie es fest, um sicherzustellen, dass es richtig abdichtet.
Pound-Force-Fuß
(1bf-ft)
18 - 20
30 - 35
45 - 50
60 - 65
Newtonmeter Kilogramm-Force-Meter
(N-m)
24,4 - 27,1
40,6 - 47,4
61,0 - 67,7
81,3 - 88,1
(kgf-m)
2,4 - 2,7
4,1 - 4,8
6,2 - 6,9
8,2 - 8,9
