Abgleich
Dämpfung
Die Dämpfung beeinflusst die Geschwindigkeit, mit der Anzeige, Ausgangssignal und Schaltausgänge
auf Änderungen des Messsignals reagieren.

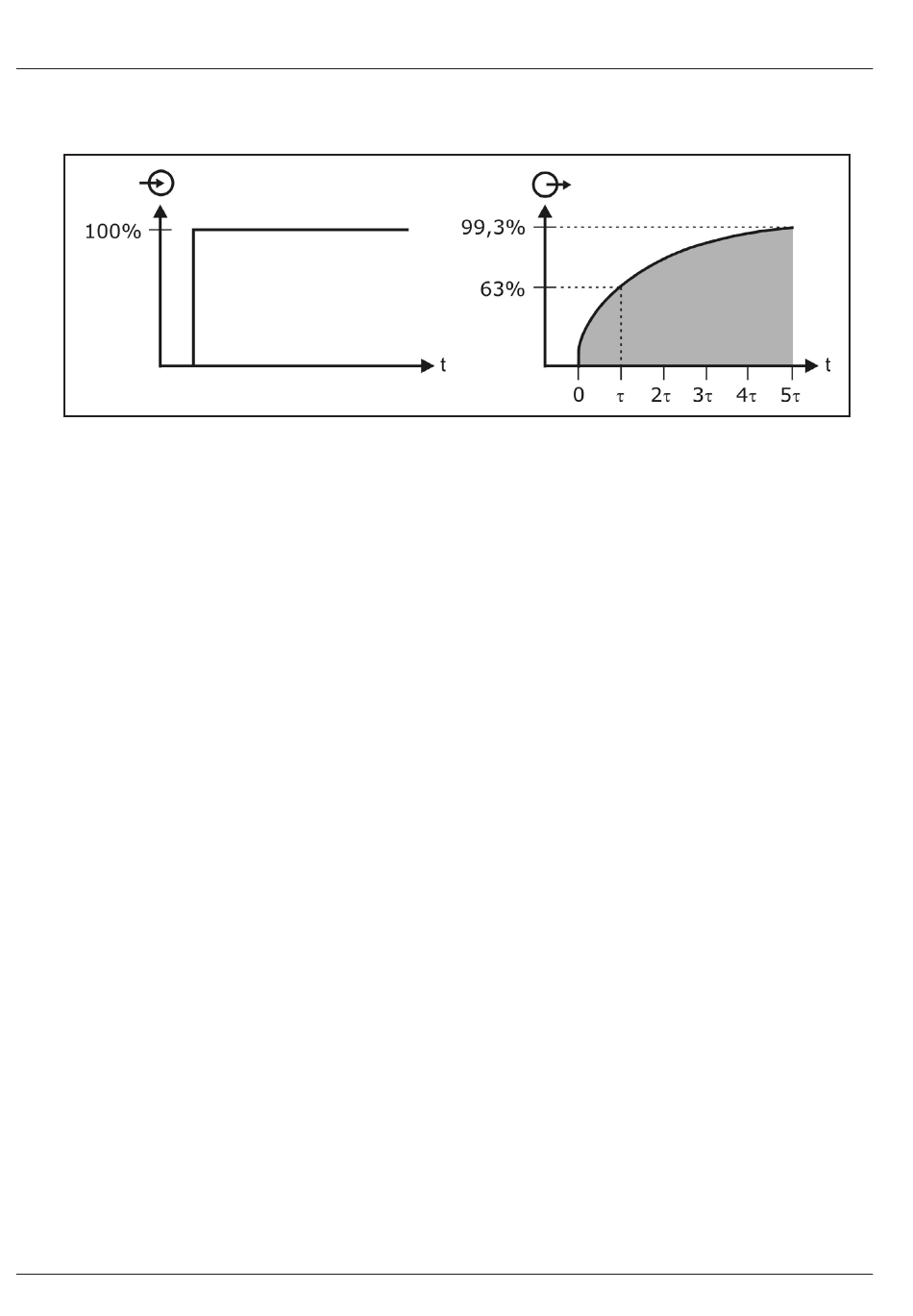

Der Verlauf von Anzeige und Ausgangssignal erfolgt in einer exponentiellen Kennlinie mit der
Dämpfungszeitkonstante t.
Innerhalb des Zeitraumes t erhöht sich das Ausgangssignal um jeweils 63% der vorhandenen
Abweichung.
Nach 5 t sind 99,3%, also nahezu der Endwert, erreicht.
Bei den Ausführung Typ A / B / E / F ist die Dämpfung einstellbar von 0...60 Sekunden in 100 Stufen
von 0...100, wobei eine Stufe somit 0,6 Sekunden entspricht.
Die eingestellte Zeit (Wert x 0,6 Sekunden) entspricht 5 t.
Bei den Ausführungen Typ C und G ist die Dämpfung einstellbar von 0...6 Sekunden in 10 Stufen von
0...10, wobei eine Stufe somit 0,6 Sekunden entspricht.
Die eingestellte Zeit (Wert x 0,6 Sekunden) entspricht 5 t.
Offset Abgleich
Mit dem Offset Abgleich kann ein konstanter Wert zum Messwert hinzu addiert werden, um z.B.
überlagerte Messsignale in einem druckbeaufschlagten System auszublenden.
Der gemessene Druck wird um den hier eingestellten Wert verschoben.
Es werden hierbei unterer und oberer Druckbezugswert um den gleichen Betrag verschoben.
Um z.B. bei einem einbaulageabhängigen angezeigten Druck von 0.004 eine Anzeige (Sollwert) von
0.000 bzw. ein Ausgangssignal von 4mA/0V zu erhalten, ist die Differenz zwischen Solldruckwert und
angezeigten Druckwert (0.000 – 0.004) einzugeben.
Somit ist der Wert -0.004 einzugeben.
Min/Max-Abgleich
Abgleich mit anliegendem Signal – Nassabgleich
Beim Abgleich mit anliegendem Signal entspricht der abgeglichene Signalnullpunkt einem
Ausgangssignal von 4mA/0V und der abgeglichene Signalendpunkt einem Ausgangssignal von
20mA/10V.
Es können auch Messsignale innerhalb des benötigten Messbereichs 0% und 100% angelegt werden
z.B. bei 11% und bei 87% und dazu der benötigte Ausgangssignalwert eingestellt werden, z.B.
5,45mA und 14,44mA. Es erfolgt automatisch eine Weiterrechnung bis 4mA/0V und 20mA/10V. Je
weiter die Punkte allerdings auseinander liegen desto genauer ist diese anschließende Berechnung.
Abgleich ohne anliegendem Signal – Trockenabgleich
Beim Abgleich ohne anliegenden Signal kann der benötigte Signalnull- bzw. Signalendpunkt den
jeweiligen Analogsignalendwerten 4mA/0V und 20mA/10V zugewiesen werden.
