Signal 0...10V
Ein Lastwiderstand (Bürde), z.B. der Messwiderstand eines Auswertegerätes, erfordert bei einer
bestimmten Ausgangsspannung einen Ausgangsstrom. Da dieser Ausgangsstrom begrenzt ist, ergibt
sich für den Widerstand ein Minimalwert, bei dem noch eine korrekte Funktion möglich ist.
Dieser Widerstand lässt sich mit folgender Gleichung ermitteln:
R
>> minimaler Lastwiderstand
Lmin
U
>> Ausgangsspannung
Out

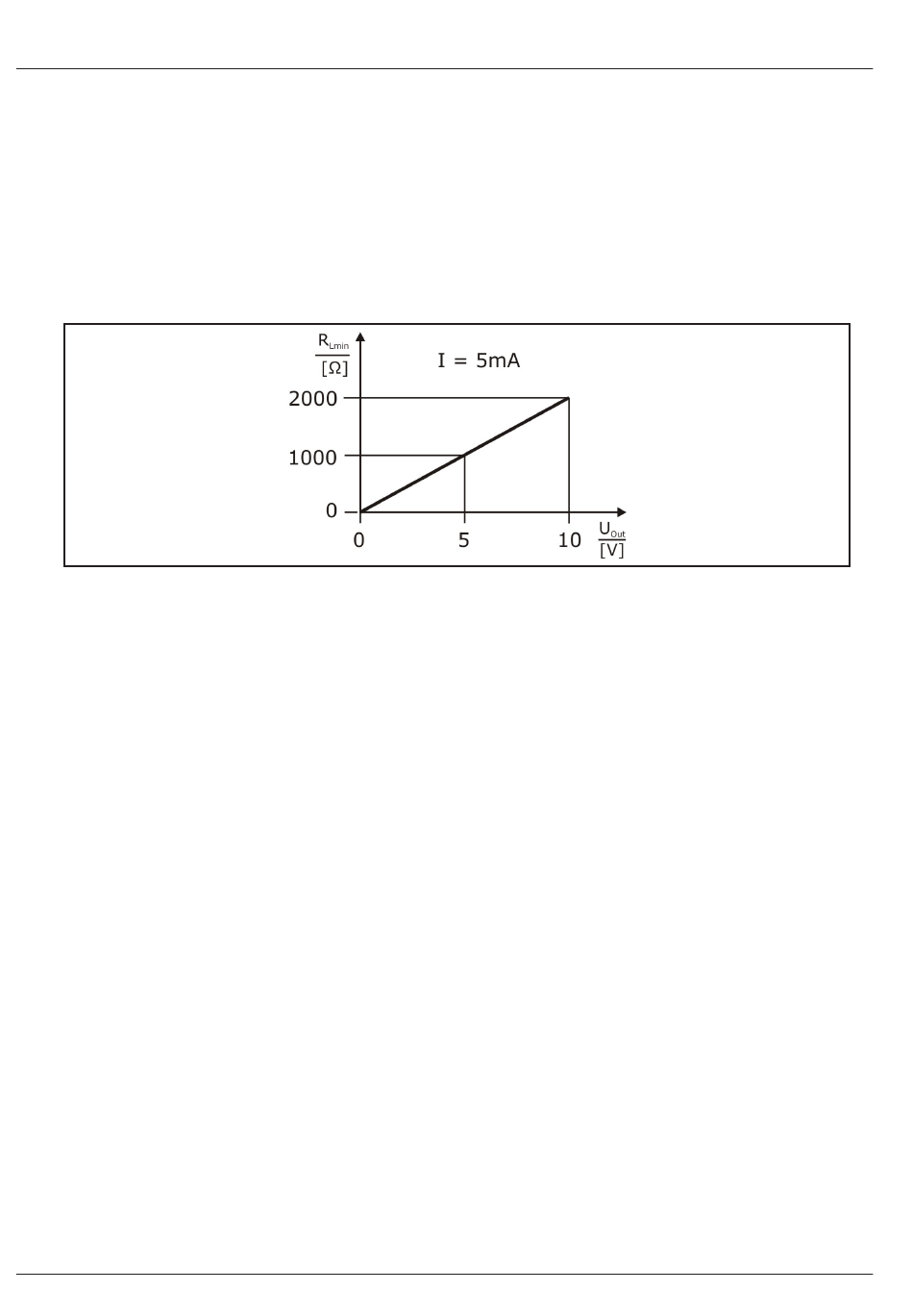

Lastwiderstandkennlinie
Elektronik - Ausgang Typ E/F/G/H
Schaltausgang
Induktive Lasten an den PNP- Schaltausgängen, z.B. Relais oder Hilfsschütze sind zur Vermeidung von
Spannungsspitzen nur mit Freilaufdiode oder RC-Glied zu betreiben.
Die am PNP-Schaltausgang angeschlossene Last wird kontaktlos und damit prellfrei über einen
Halbleiterschalter mit dem +Kontakt der Versorgungsspannung verbunden.
Im aktivierten Schaltzustand steht am Ausgang ein positives Signal nahe der Versorgungsspannung
an.
Bei deaktivem Schaltzustand und bei Versorgungsspannungsausfall sperrt der Halbleiterschalter.
Der PNP-Schaltausgang ist strombegrenzt auf 0,2...0,25 A und ist überlast- und kurzschlussfest.
